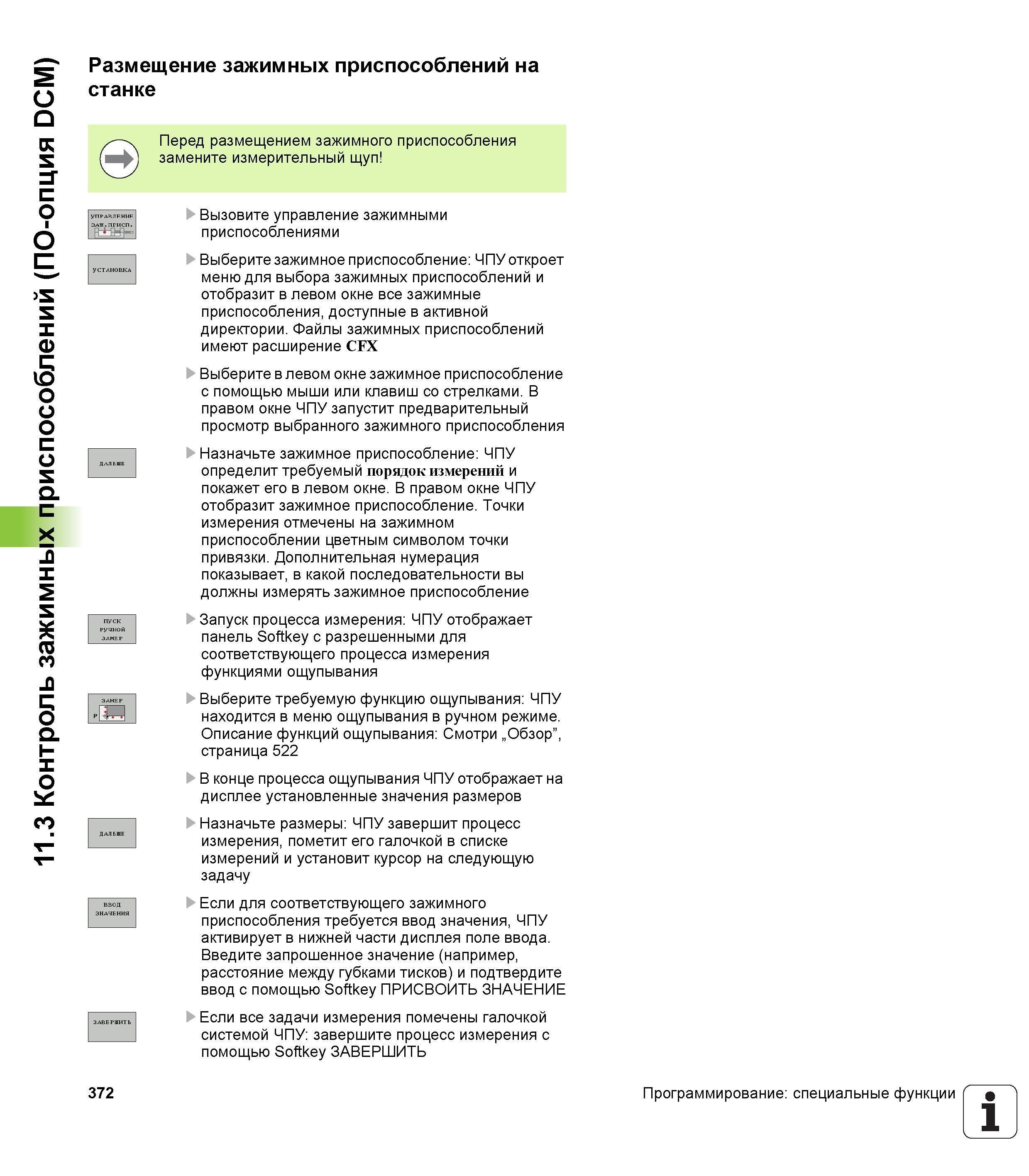

11.3 Контроль зажимных приспособлений (ПО-опция DCM) Размещение зажимных приспособлений на станке Перед размещением зажимного приспособления замените измерительный щуп Вызовите управление зажимными приспособлениями Выберите зажимное приспособление ЧПУ откроет меню для выбора зажимных приспособлений и отобразит в левом окне все зажимные приспособления, доступные в активной директории. Файлы зажимных приспособлений имеют расширение CFX Выберите в левом окне зажимное приспособление с помощью мыши или клавиш со стрелками. В правом окне ЧПУ запустит предварительный просмотр выбранного зажимного приспособления Назначьте зажимное приспособление ЧПУ определит требуемый порядок измерений и покажет его в левом окне. В правом окне ЧПУ отобразит зажимное приспособление. Точки измерения отмечены на зажимном приспособлении цветным символом точки привязки. Дополнительная нумерация показывает, в какой последовательности вы должны измерять зажимное приспособление Запуск процесса измерения ЧПУ отображает панель Softkey с разрешенными для соответствующего процесса измерения функциями ощупывания Выберите требуемую функцию ощупывания ЧПУ находится в меню ощупывания в ручном режиме. Описание функций ощупывания Смотри „Обзор”, страница 522 В конце процесса ощупывания ЧПУ отображает на дисплее установленные значения размеров Назначьте размеры ЧПУ завершит процесс измерения, пометит его галочкой в списке измерений и установит курсор на следующую задачу Если для соответствующего зажимного приспособления требуется ввод значения, ЧПУ активирует в нижней части дисплея поле ввода. Введите запрошенное значение (например, расстояние между губками тисков) и подтвердите ввод с помощью Softkey ПРИСВОИТЬ ЗНАЧЕНИЕ Если все задачи измерения помечены галочкой системой ЧПУ завершите процесс измерения с помощью Softkey ЗАВЕРШИТЬ 372 Программирование специальные функции
