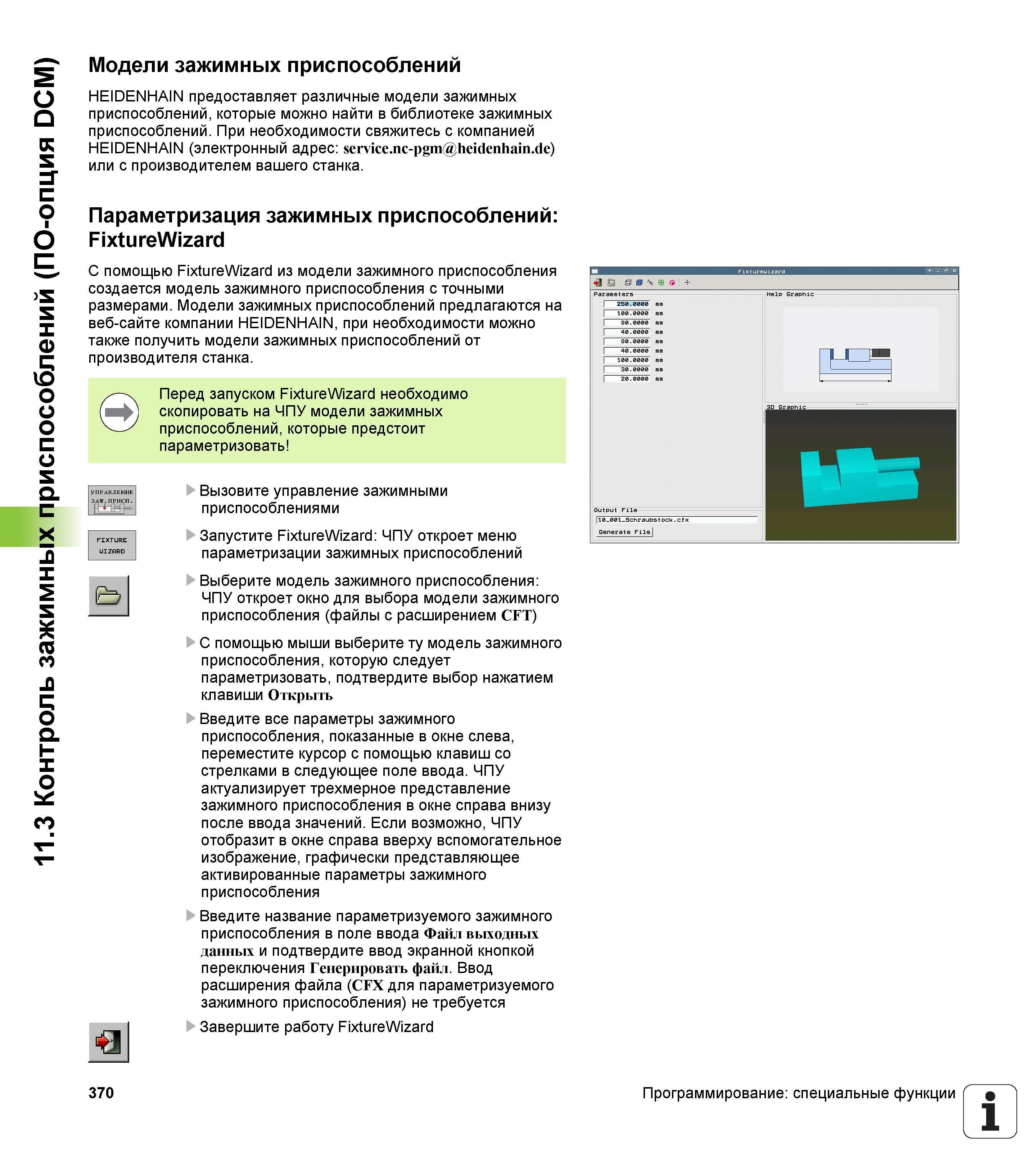

370 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.370

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 370 0370 Lab2u

11.3 Контроль зажимных приспособлений (ПО-опция DCM) Модели зажимных приспособлений HEIDENHAIN предоставляет различные модели зажимных приспособлений, которые можно найти в библиотеке зажимных приспособлений. При необходимости свяжитесь с компанией HEIDENHAIN (электронный адрес service.nc-pgm heidenhain.de) или с производителем вашего станка. ЁЭ Параметризация зажимных приспособлений FixtureWizard С помощью FixtureWizard из модели зажимного приспособления создается модель зажимного приспособления с точными размерами. Модели зажимных приспособлений предлагаются на веб-сайте компании HEIDENHAIN, при необходимости можно также получить модели зажимных приспособлений от производителя станка. Перед запуском FixtureWizard необходимо скопировать на ЧПУ модели зажимных приспособлений, которые предстоит параметризовать Вызовите управление зажимными приспособлениями Запустите FixtureWizard ЧПУ откроет меню параметризации зажимных приспособлений Выберите модель зажимного приспособления ЧПУ откроет окно для выбора модели зажимного приспособления (файлы с расширением CFT) С помощью мыши выберите ту модель зажимного приспособления, которую следует параметризовать, подтвердите выбор нажатием клавиши Открыть Введите все параметры зажимного приспособления, показанные в окне слева, переместите курсор с помощью клавиш со стрелками в следующее поле ввода. ЧПУ актуализирует трехмерное представление зажимного приспособления в окне справа внизу после ввода значений. Если возможно, ЧПУ отобразит в окне справа вверху вспомогательное изображение, графически представляющее активированные параметры зажимного приспособления Введите название параметризуемого зажимного приспособления в поле ввода Файл выходных данных и подтвердите ввод экранной кнопкой переключения Генерировать файл. Ввод расширения файла (CFX для параметризуемого зажимного приспособления) не требуется Завершите работу FixtureWizard _ J 370 Программирование специальные функции 1
