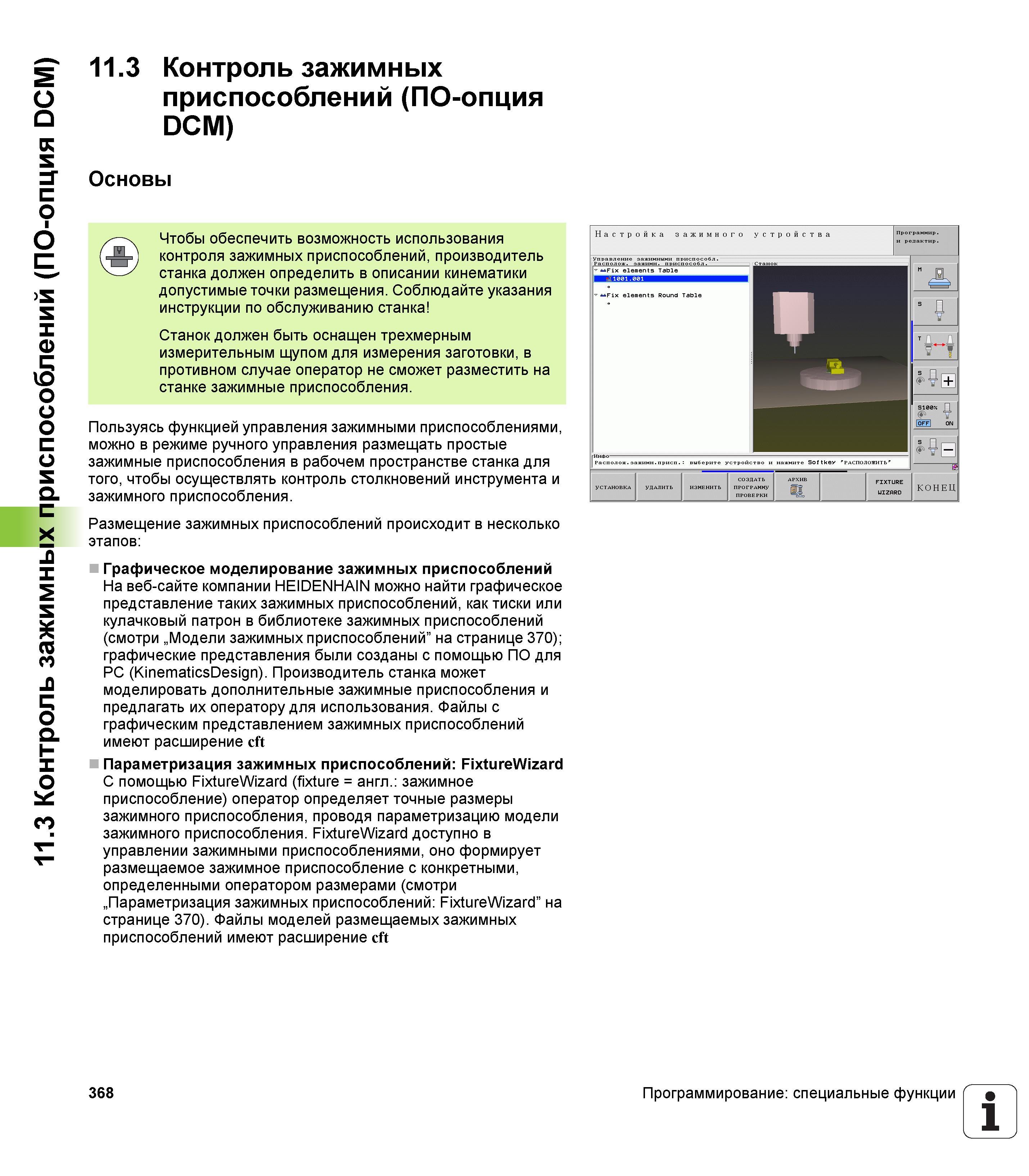

11.3 Контроль зажимных приспособлений (ПО-опция DCM) 11.3 Контроль зажимных приспособлений (ПО-опция DCM) Основы Чтобы обеспечить возможность использования контроля зажимных приспособлений, производитель станка должен определить в описании кинематики допустимые точки размещения. Соблюдайте указания инструкции по обслуживанию станка Станок должен быть оснащен трехмерным измерительным щупом для измерения заготовки, в противном случае оператор не сможет разместить на станке зажимные приспособления. Пользуясь функцией управления зажимными приспособлениями, можно в режиме ручного управления размещать простые зажимные приспособления в рабочем пространстве станка для того, чтобы осуществлять контроль столкновений инструмента и зажимного приспособления. Размещение зажимных приспособлений происходит в несколько этапов Графическое моделирование зажимных приспособлений На веб-сайте компании HEIDENHAIN можно найти графическое представление таких зажимных приспособлений, как тиски или кулачковый патрон в библиотеке зажимных приспособлений (смотри „Модели зажимных приспособлений” на странице 370); графические представления были созданы с помощью По для PC (KinematicsDesign). Производитель станка может моделировать дополнительные зажимные приспособления и предлагать их оператору для использования. Файлы с графическим представлением зажимных приспособлений имеют расширение cft Параметризация зажимных приспособлений FixtureWizard С помощью FixtureWizard (fixture = англ. зажимное приспособление) оператор определяет точные размеры зажимного приспособления, проводя параметризацию модели зажимного приспособления. FixtureWizard доступно в управлении зажимными приспособлениями, оно формирует размещаемое зажимное приспособление с конкретными, определенными оператором размерами (смотри „Параметризация зажимных приспособлений FixtureWizard” на странице 370). Файлы моделей размещаемых зажимных приспособлений имеют расширение cft УСТАНОВКА УДАЛИТЬ ИЗМЕНИТЬ s Softkey ’расположить' 368 Программирование специальные функции 1
