188 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.188

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 188 0188 Lab2u

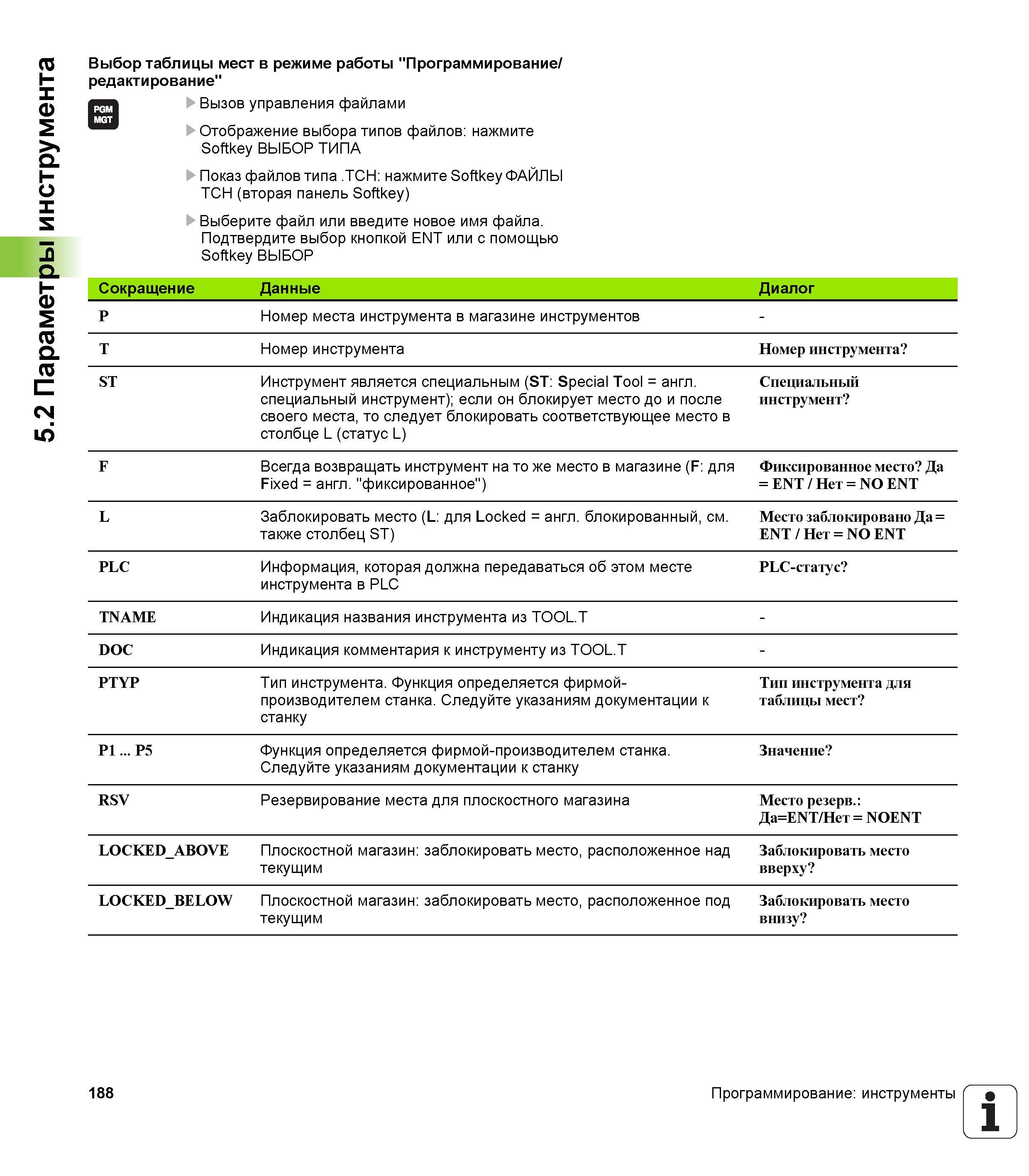

5.2 Параметры инструмента Выбор таблицы мест в режиме работы "Программирование/ редактирование" Вызов управления файлами Отображение выбора типов файлов нажмите Softkey ВЫБОР ТИПА Показ файлов типа .TCH нажмите Softkey ФАЙЛЫ TCH (вторая панель Softkey) Выберите файл или введите новое имя файла. Подтвердите выбор кнопкой ENT или с помощью Softkey ВЫБОР Сокращение Данные Диалог P Номер места инструмента в магазине инструментов T Номер инструмента Номер инструмента ST Инструмент является специальным (ST Special Tool = англ. специальный инструмент); если он блокирует место до и после своего места, то следует блокировать соответствующее место в столбце L (статус L) Специальный инструмент F Всегда возвращать инструмент на то же место в магазине (F для Fixed = англ. "фиксированное") Фиксированное место Да = ENT / Нет = NO ENT L Заблокировать место (L для Locked = англ. блокированный, см. также столбец ST) Место заблокировано Да = ENT / Нет = NO ENT PLC Информация, которая должна передаваться об этом месте инструмента в PLC PLC-статус TNAME Индикация названия инструмента из TOOL.T - DOC Индикация комментария к инструменту из TOOL.T - PTYP Тип инструмента. Функция определяется фирмой-производителем станка. Следуйте указаниям документации к станку Тип инструмента для таблицы мест Си 1 P Функция определяется фирмой-производителем станка. Следуйте указаниям документации к станку Значение RSV Резервирование места для плоскостного магазина Место резерв. Да=ENT/Нет = NOENT LOCKED_ABOVE Плоскостной магазин заблокировать место, расположенное над текущим Заблокировать место вверху LOCKED_BELOW Плоскостной магазин заблокировать место, расположенное под текущим Заблокировать место внизу 188 Программирование инструменты 1
