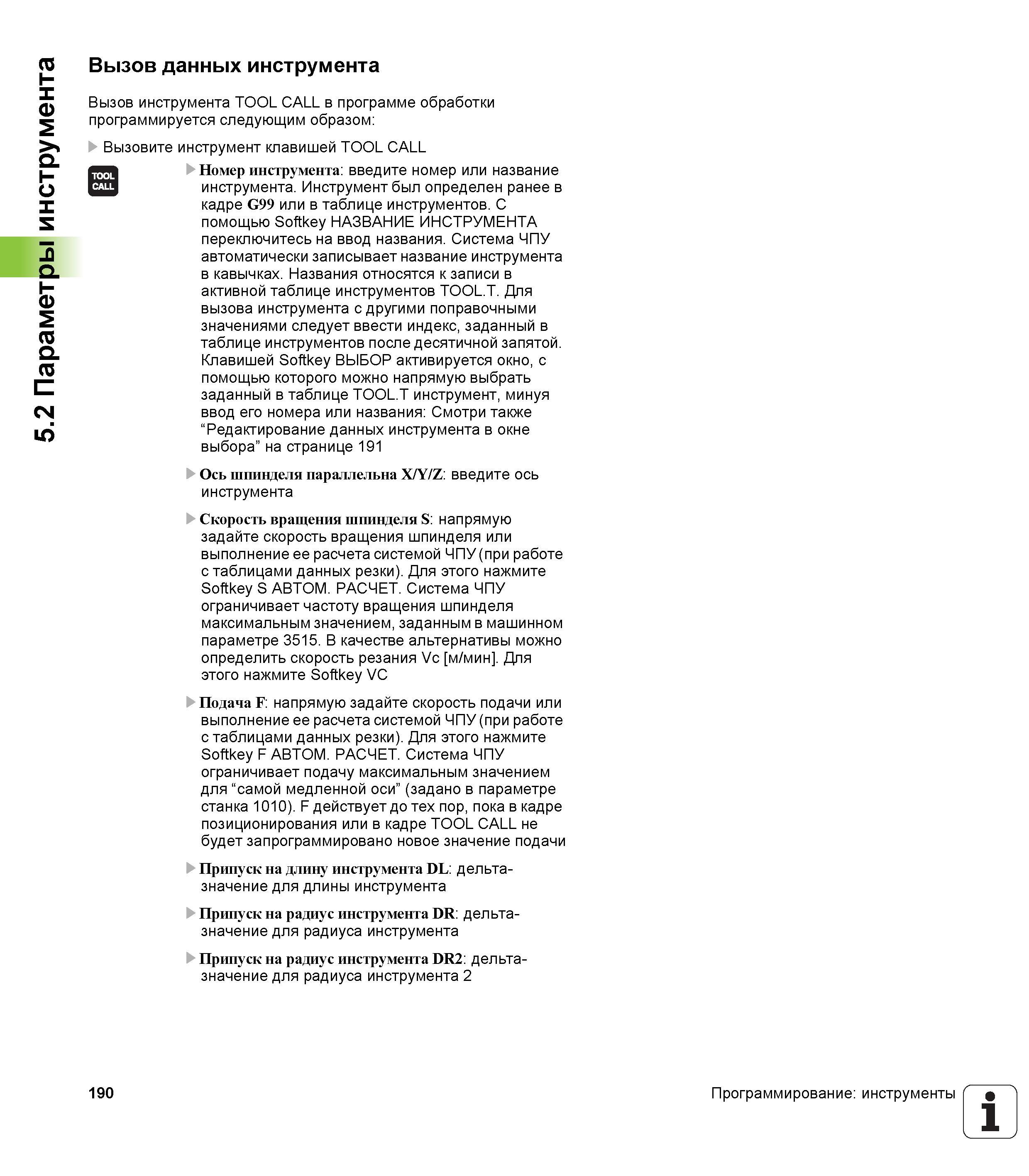

5.2 Параметры инструмента Вызов данных инструмента Вызов инструмента TOOL CALL в программе обработки программируется следующим образом Вызовите инструмент клавишей TOOL CALL Номер инструмента введите номер или название инструмента. Инструмент был определен ранее в кадре G99 или в таблице инструментов. С помощью Softkey НАЗВАНИЕ ИНСТРУМЕНТА переключитесь на ввод названия. Система ЧПУ автоматически записывает название инструмента в кавычках. Названия относятся к записи в активной таблице инструментов TOOL.T. Для вызова инструмента с другими поправочными значениями следует ввести индекс, заданный в таблице инструментов после десятичной запятой. Клавишей Softkey ВЫБОР активируется окно, с помощью которого можно напрямую выбрать заданный в таблице TOOL.T инструмент, минуя ввод его номера или названия Смотри также “Редактирование данных инструмента в окне выбора” на странице 191 Ось шпинделя параллельна X/Y/Z введите ось инструмента Скорость вращения шпинделя S напрямую задайте скорость вращения шпинделя или выполнение ее расчета системой ЧПУ (при работе с таблицами данных резки). Для этого нажмите Softkey S АВТОМ. РАСЧЕТ. Система ЧПУ ограничивает частоту вращения шпинделя максимальным значением, заданным в машинном параметре 3515. В качестве альтернативы можно определить скорость резания Vc м/мин . Для этого нажмите Softkey VC Подача F напрямую задайте скорость подачи или выполнение ее расчета системой ЧПУ (при работе с таблицами данных резки). Для этого нажмите Softkey F АВТОМ. РАСЧЕТ. Система ЧПУ ограничивает подачу максимальным значением для “самой медленной оси” (задано в параметре станка 1010). F действует до тех пор, пока в кадре позиционирования или в кадре TOOL CALL не будет запрограммировано новое значение подачи Припуск на длину инструмента DL дельтазначение для длины инструмента Припуск на радиус инструмента DR дельтазначение для радиуса инструмента Припуск на радиус инструмента DR2 дельтазначение для радиуса инструмента 2 TOOL CALL 190 Программирование инструменты 1
