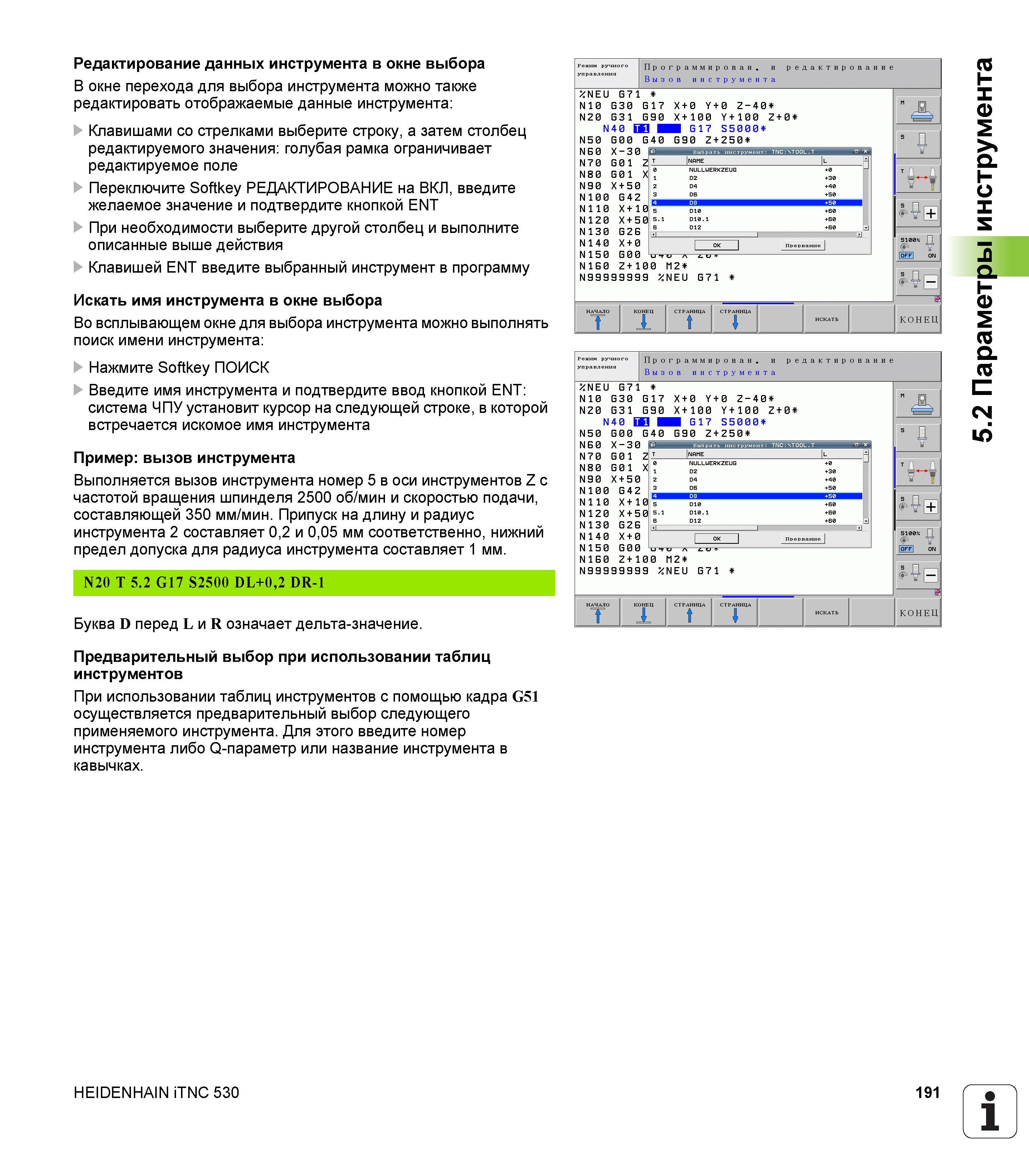

Редактирование данных инструмента в окне выбора В окне перехода для выбора инструмента можно также редактировать отображаемые данные инструмента Клавишами со стрелками выберите строку, а затем столбец редактируемого значения голубая рамка ограничивает редактируемое поле Переключите Softkey РЕДАКТИРОВАНИЕ на ВКЛ, введите желаемое значение и подтвердите кнопкой ENT При необходимости выберите другой столбец и выполните описанные выше действия Клавишей ENT введите выбранный инструмент в программу Искать имя инструмента в окне выбора Во всплывающем окне для выбора инструмента можно выполнять поиск имени инструмента Нажмите Softkey ПОИСК Введите имя инструмента и подтвердите ввод кнопкой ENT система ЧПУ установит курсор на следующей строке, в которой встречается искомое имя инструмента Пример вызов инструмента Выполняется вызов инструмента номер 5 в оси инструментов Z с частотой вращения шпинделя 2500 об/мин и скоростью подачи, составляющей 350 мм/мин. Припуск на длину и радиус инструмента 2 составляет 0,2 и 0,05 мм соответственно, нижний предел допуска для радиуса инструмента составляет 1 мм. N20 T 5.2 G17 S2500 DL+0,2 DR-1 Буква D перед L и R означает дельта-значение. Предварительный выбор при использовании таблиц инструментов При использовании таблиц инструментов с помощью кадра G51 осуществляется предварительный выбор следующего применяемого инструмента. Для этого введите номер инструмента либо Q-параметр или название инструмента в кавычках. HEIDENHAIN iTNC 530 191 1 5.2 Параметры инструмента
