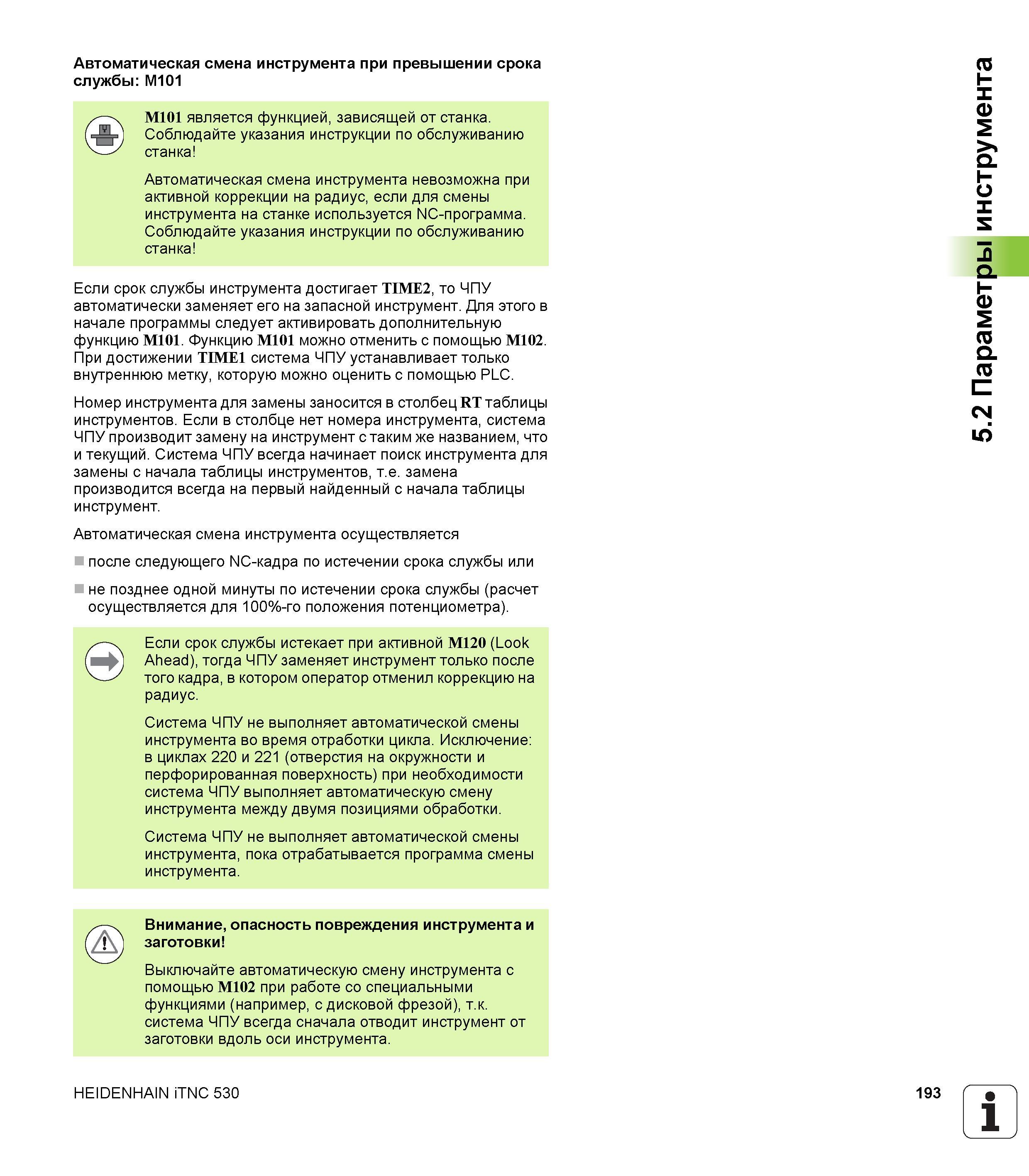

Автоматическая смена инструмента при превышении срока службы M101 M101 является функцией, зависящей от станка. Соблюдайте указания инструкции по обслуживанию станка Автоматическая смена инструмента невозможна при активной коррекции на радиус, если для смены инструмента на станке используется NC-программа. Соблюдайте указания инструкции по обслуживанию станка Если срок службы инструмента достигает TIME2, то ЧПУ автоматически заменяет его на запасной инструмент. Для этого в начале программы следует активировать дополнительную функцию M101. Функцию M101 можно отменить с помощью M102. При достижении TIME1 система ЧПУ устанавливает только внутреннюю метку, которую можно оценить с помощью PLC. Номер инструмента для замены заносится в столбец RT таблицы инструментов. Если в столбце нет номера инструмента, система ЧПУ производит замену на инструмент с таким же названием, что и текущий. Система ЧПУ всегда начинает поиск инструмента для замены с начала таблицы инструментов, т.е. замена производится всегда на первый найденный с начала таблицы инструмент. Автоматическая смена инструмента осуществляется после следующего NC-кадра по истечении срока службы или не позднее одной минуты по истечении срока службы (расчет осуществляется для 100%-го положения потенциометра). Если срок службы истекает при активной M120 (Look Ahead), тогда ЧПУ заменяет инструмент только после того кадра, в котором оператор отменил коррекцию на радиус. Система ЧПУ не выполняет автоматической смены инструмента во время отработки цикла. Исключение в циклах 220 и 221 (отверстия на окружности и перфорированная поверхность) при необходимости система ЧПУ выполняет автоматическую смену инструмента между двумя позициями обработки. Система ЧПУ не выполняет автоматической смены инструмента, пока отрабатывается программа смены инструмента. Внимание, опасность повреждения инструмента и заготовки Выключайте автоматическую смену инструмента с помощью M102 при работе со специальными функциями (например, с дисковой фрезой), т.к. система ЧПУ всегда сначала отводит инструмент от заготовки вдоль оси инструмента. HEIDENHAIN iTNC 530 193 1 5.2 Параметры инструмента
