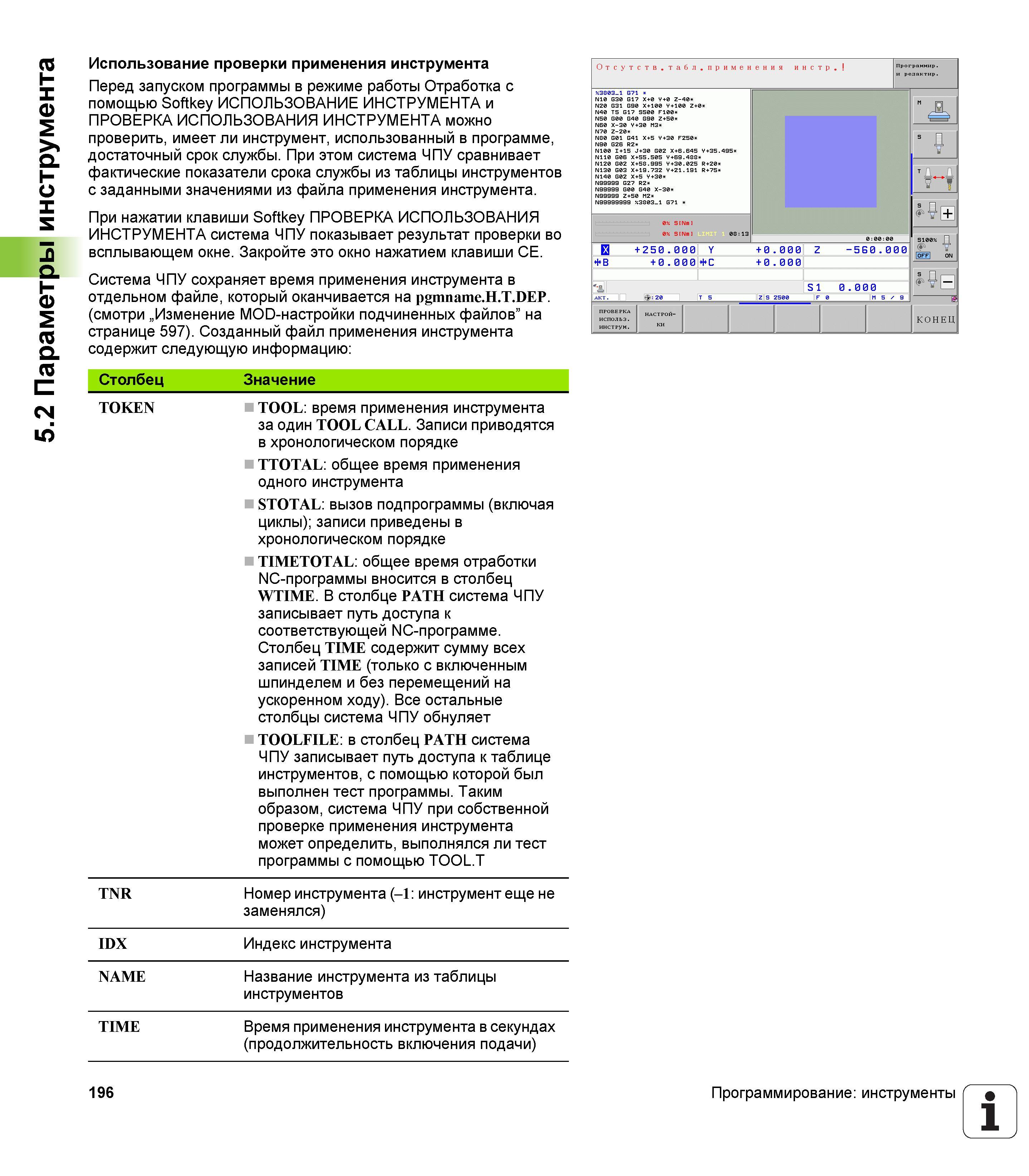

196 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.196

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 196 0196 Lab2u

5.2 Параметры инструмента Использование проверки применения инструмента Перед запуском программы в режиме работы Отработка с помощью Softkey ИСПОЛЬЗОВАНИЕ ИНСТРУМЕНТА и ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА можно проверить, имеет ли инструмент, использованный в программе, достаточный срок службы. При этом система ЧПУ сравнивает фактические показатели срока службы из таблицы инструментов с заданными значениями из файла применения инструмента. При нажатии клавиши Softkey ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА система ЧПУ показывает результат проверки во всплывающем окне. Закройте это окно нажатием клавиши СЕ. Система ЧПУ сохраняет время применения инструмента в отдельном файле, который оканчивается на pgmname.H.T.DEP. (смотри „Изменение MOD-настройки подчиненных файлов” на странице 597). Созданный файл применения инструмента содержит следующую информацию Столбец Значение TOKEN TOOL время применения инструмента за один TOOL CALL. Записи приводятся в хронологическом порядке TTOTAL общее время применения одного инструмента STOTAL вызов подпрограммы (включая циклы); записи приведены в хронологическом порядке TIMETOTAL общее время отработки NC-программы вносится в столбец WTIME. В столбце PATH система ЧПУ записывает путь доступа к соответствующей NC-программе. Столбец TIME содержит сумму всех записей TIME (только с включенным шпинделем и без перемещений на ускоренном ходу). Все остальные столбцы система ЧПУ обнуляет TOOLFILE в столбец PATH система ЧПУ записывает путь доступа к таблице инструментов, с помощью которой был выполнен тест программы. Таким образом, система ЧПУ при собственной проверке применения инструмента может определить, выполнялся ли тест программы с помощью TOOL.T TNR Номер инструмента (-1 инструмент еще не заменялся) IDX Индекс инструмента NAME Название инструмента из таблицы инструментов TIME Время применения инструмента в секундах (продолжительность включения подачи) 196 Программирование инструменты 1
