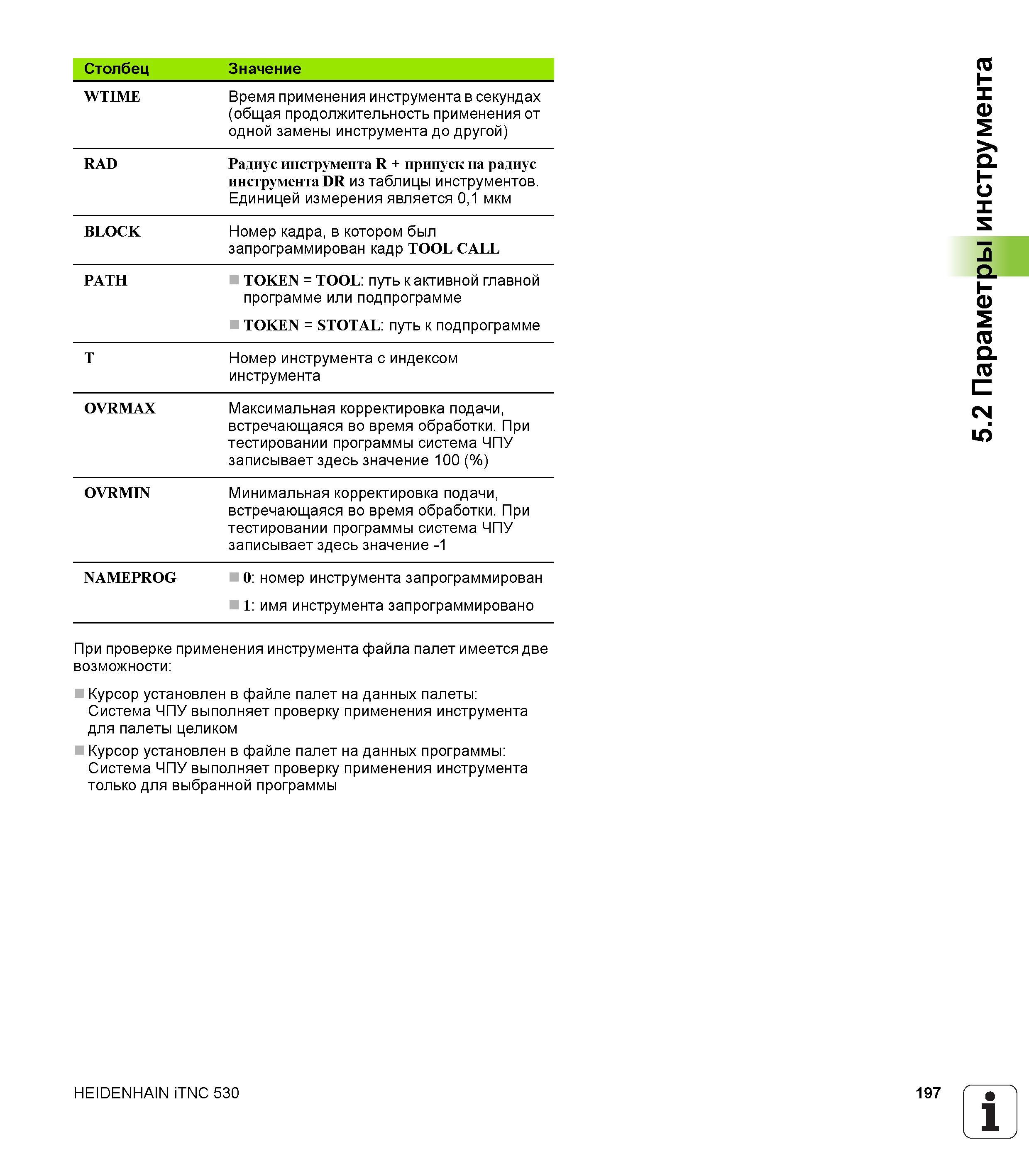

Столбец Значение WTIME Время применения инструмента в секундах (общая продолжительность применения от одной замены инструмента до другой) RAD Радиус инструмента R + припуск на радиус инструмента DR из таблицы инструментов. Единицей измерения является 0,1 мкм BLOCK Номер кадра, в котором был запрограммирован кадр TOOL CALL PATH TOKEN = TOOL путь к активной главной программе или подпрограмме TOKEN = STOTAL путь к подпрограмме T Номер инструмента с индексом инструмента OVRMAX Максимальная корректировка подачи, встречающаяся во время обработки. При тестировании программы система ЧПУ записывает здесь значение 100 (%) OVRMIN Минимальная корректировка подачи, встречающаяся во время обработки. При тестировании программы система ЧПУ записывает здесь значение-1 NAMEPROG 0 номер инструмента запрограммирован 1 имя инструмента запрограммировано При проверке применения инструмента файла палет имеется две возможности Курсор установлен в файле палет на данных палеты Система ЧПУ выполняет проверку применения инструмента для палеты целиком Курсор установлен в файле палет на данных программы Система ЧПУ выполняет проверку применения инструмента только для выбранной программы HEIDENHAIN iTNC 530 197 1 5.2 Параметры инструмента
