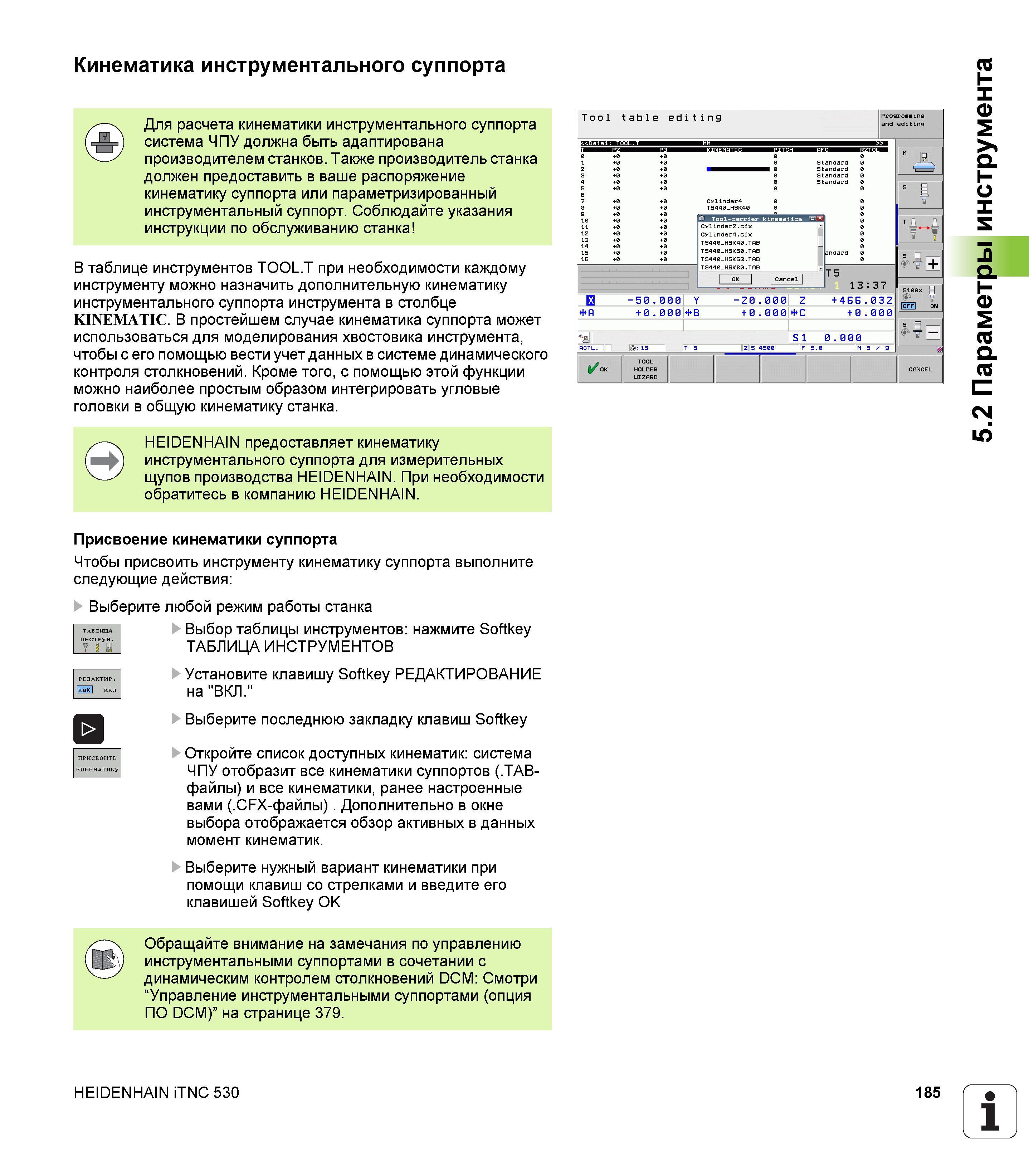

Кинематика инструментального суппорта Для расчета кинематики инструментального суппорта система ЧПУ должна быть адаптирована производителем станков. Также производитель станка должен предоставить в ваше распоряжение кинематику суппорта или параметризированный инструментальный суппорт. Соблюдайте указания инструкции по обслуживанию станка В таблице инструментов TOOL.T при необходимости каждому инструменту можно назначить дополнительную кинематику инструментального суппорта инструмента в столбце KINEMATIC. В простейшем случае кинематика суппорта может использоваться для моделирования хвостовика инструмента, чтобы с его помощью вести учет данных в системе динамического контроля столкновений. Кроме того, с помощью этой функции можно наиболее простым образом интегрировать угловые головки в общую кинематику станка. HEIDENHAIN предоставляет кинематику инструментального суппорта для измерительных щупов производства HEIDENHAIN. При необходимости обратитесь в компанию HEIDENHAIN. ТАБЛИЦА инструм. Т 1 В ПРИСВОИТЬ КИНЕМАТИКУ Присвоение кинематики суппорта Чтобы присвоить инструменту кинематику суппорта выполните следующие действия Выберите любой режим работы станка Выбор таблицы инструментов нажмите Softkey ТАБЛИЦА ИНСТРУМЕНТОВ Установите клавишу Softkey РЕДАКТИРОВАНИЕ на "ВКЛ." Выберите последнюю закладку клавиш Softkey Откройте список доступных кинематик система ЧПУ отобразит все кинематики суппортов (.TAB-файлы) и все кинематики, ранее настроенные вами (.CFX-файлы) . Дополнительно в окне выбора отображается обзор активных в данных момент кинематик. Выберите нужный вариант кинематики при помощи клавиш со стрелками и введите его клавишей Softkey OK Обращайте внимание на замечания по управлению инструментальными суппортами в сочетании с динамическим контролем столкновений DCM Смотри “Управление инструментальными суппортами (опция ПО DCM)” на странице 379. HEIDENHAIN iTNC 530 185 5.2 Параметры инструмента
