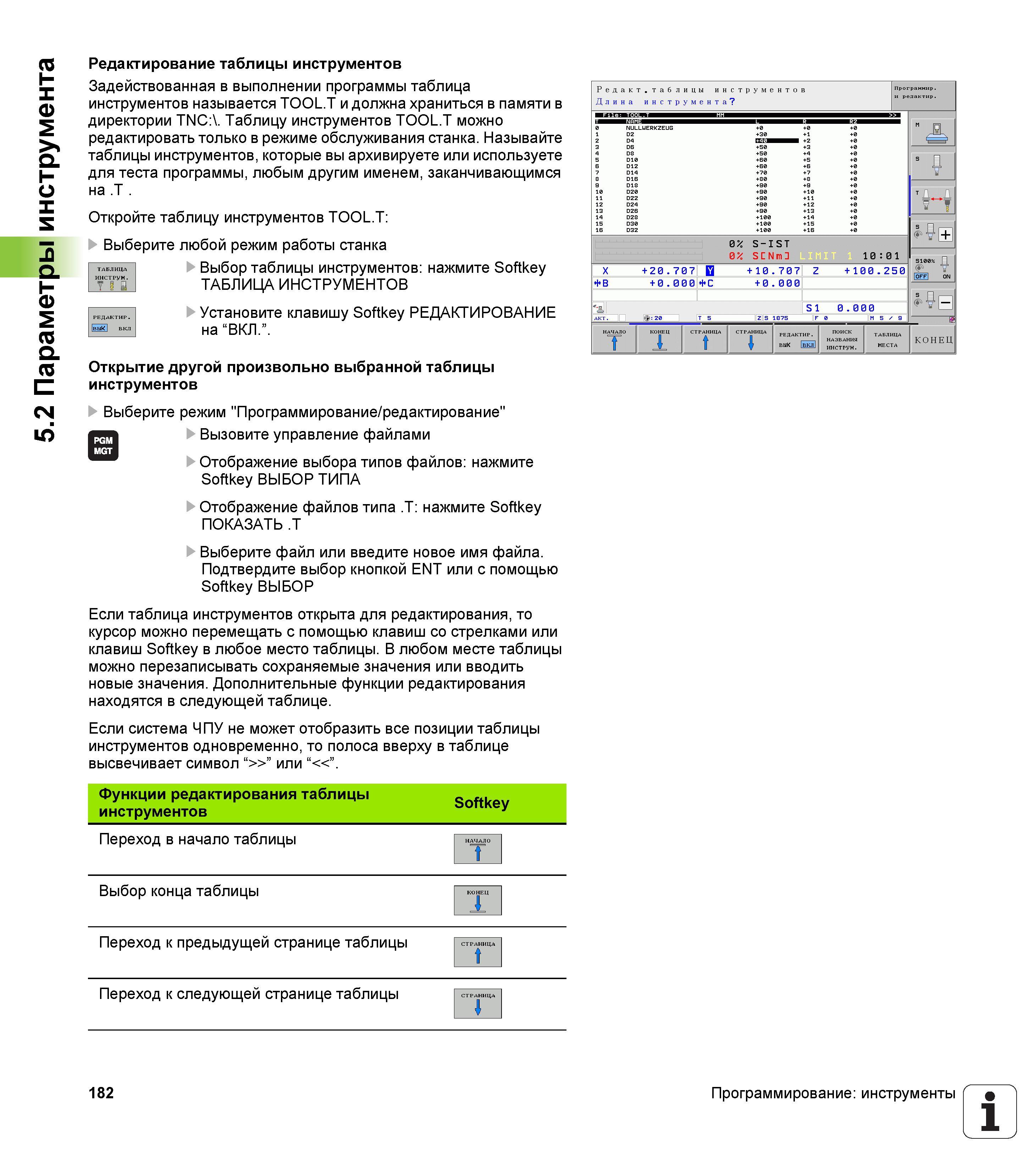

182 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.182

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 182 0182 Lab2u

5.2 Параметры инструмента ТАБЛИЦА ИНСТРУМ. _ Редактирование таблицы инструментов Задействованная в выполнении программы таблица инструментов называется TOOL.T и должна храниться в памяти в директории TNC:\. Таблицу инструментов TOOL.T можно редактировать только в режиме обслуживания станка. Называйте таблицы инструментов, которые вы архивируете или используете для теста программы, любым другим именем, заканчивающимся на .T . Откройте таблицу инструментов TOOL.T Выберите любой режим работы станка Выбор таблицы инструментов нажмите Softkey ТАБЛИЦА ИНСТРУМЕНТОВ tPB„iK„,P. Установите клавишу Softkey РЕДАКТИРОВАНИЕ вкд на “ВКЛ.”. Открытие другой произвольно выбранной таблицы инструментов Выберите режим "Программирование/редактирование" Вызовите управление файлами Отображение выбора типов файлов нажмите Softkey ВЫБОР ТИПА Отображение файлов типа .T нажмите Softkey ПОКАЗАТЬ .T Выберите файл или введите новое имя файла. Подтвердите выбор кнопкой ENT или с помощью Softkey ВЫБОР Если таблица инструментов открыта для редактирования, то курсор можно перемещать с помощью клавиш со стрелками или клавиш Softkey в любое место таблицы. В любом месте таблицы можно перезаписывать сохраняемые значения или вводить новые значения. Дополнительные функции редактирования находятся в следующей таблице. Если система ЧПУ не может отобразить все позиции таблицы инструментов одновременно, то полоса вверху в таблице высвечивает символ “>>” или “<<”. Функции редактирования таблицы _ ftk инструментов y Переход в начало таблицы I НАЧАЛО I Выбор конца таблицы Переход к предыдущей странице таблицы Переход к следующей странице таблицы 182 Программирование инструменты 1
