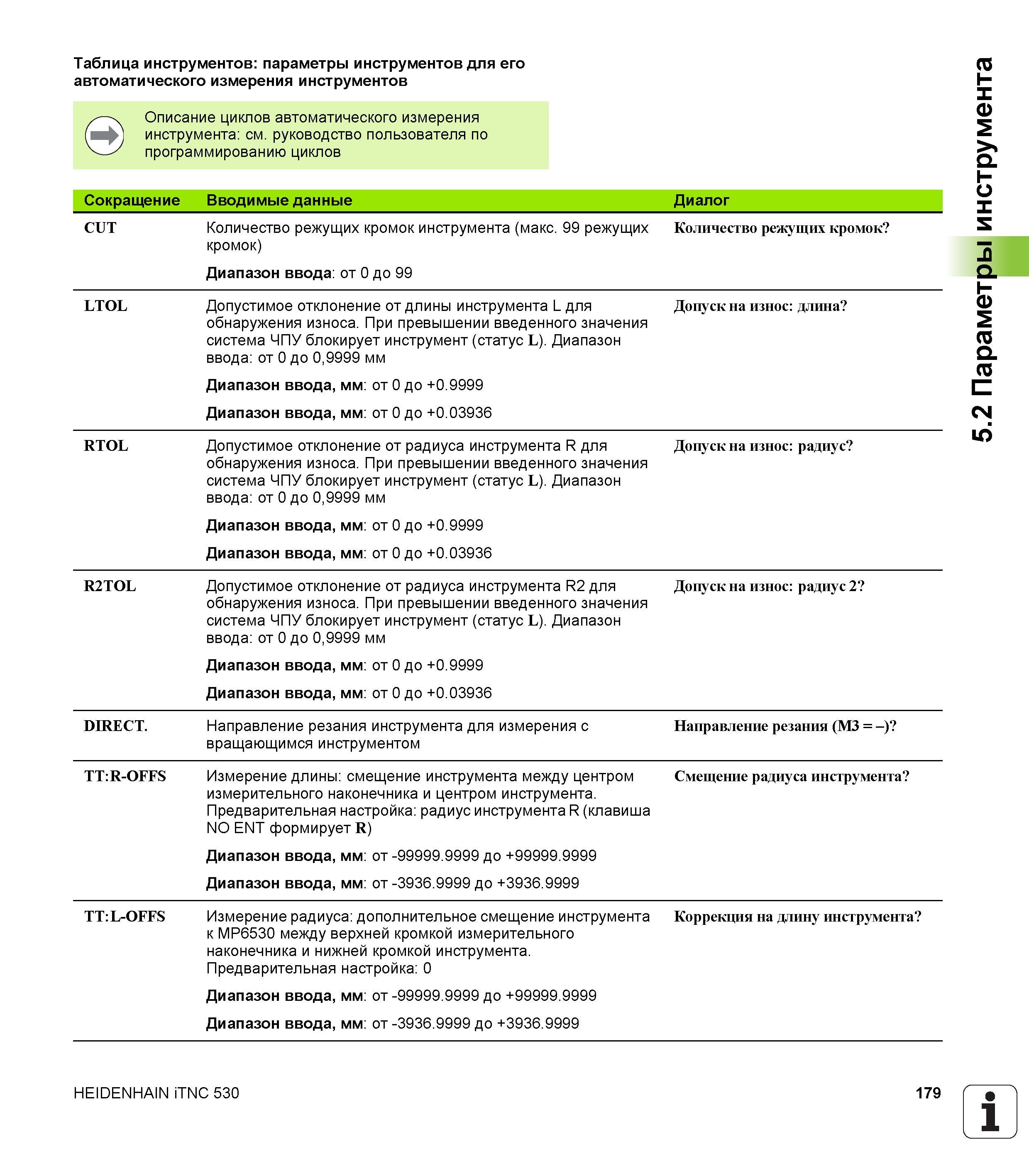

179 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.179

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 179 0179 Lab2u

Таблица инструментов параметры инструментов для его автоматического измерения инструментов Описание циклов автоматического измерения инструмента см. руководство пользователя по программированию циклов Сокращение Вводимые данные Диалог CUT Количество режущих кромок инструмента (макс. 99 режущих кромок) Диапазон ввода от 0 до 99 Количество режущих кромок LTOL Допустимое отклонение от длины инструмента L для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 0,9999 мм Диапазон ввода, мм от 0 до +0.9999 Диапазон ввода, мм от 0 до +0.03936 Допуск на износ длина RTOL Допустимое отклонение от радиуса инструмента R для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 0,9999 мм Диапазон ввода, мм от 0 до +0.9999 Диапазон ввода, мм от 0 до +0.03936 Допуск на износ радиус R2TOL Допустимое отклонение от радиуса инструмента R2 для обнаружения износа. При превышении введенного значения система ЧПУ блокирует инструмент (статус L). Диапазон ввода от 0 до 0,9999 мм Диапазон ввода, мм от 0 до +0.9999 Диапазон ввода, мм от 0 до +0.03936 Допуск на износ радиус 2 DIRECT. Направление резания инструмента для измерения с вращающимся инструментом Направление резания (M3 = -) TT:R-OFFS Измерение длины смещение инструмента между центром измерительного наконечника и центром инструмента. Предварительная настройка радиус инструмента R (клавиша NO ENT формирует R) Диапазон ввода, мм от -99999.9999 до +99999.9999 Диапазон ввода, мм от -3936.9999 до +3936.9999 Смещение радиуса инструмента TT:L-OFFS Измерение радиуса дополнительное смещение инструмента к MP6530 между верхней кромкой измерительного наконечника и нижней кромкой инструмента. Предварительная настройка 0 Диапазон ввода, мм от -99999.9999 до +99999.9999 Диапазон ввода, мм от -3936.9999 до +3936.9999 Коррекция на длину инструмента HEIDENHAIN iTNC 530 179 5.2 Параметры инструмента
