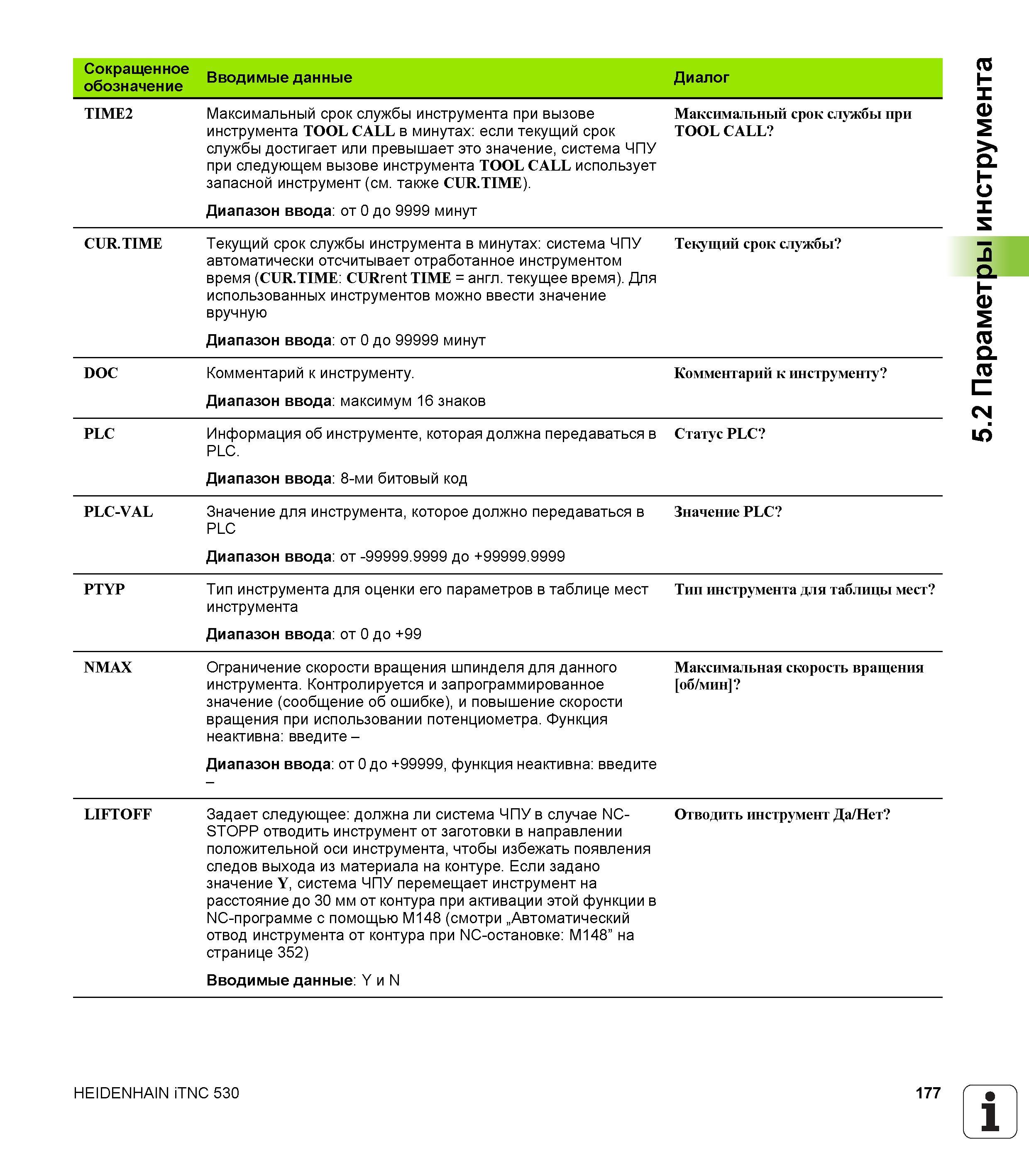

177 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.177

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 177 0177 Lab2u

Сокращенное обозначение Вводимые данные Диалог TIME2 Максимальный срок службы инструмента при вызове инструмента TOOL CALL в минутах если текущий срок службы достигает или превышает это значение, система ЧПУ при следующем вызове инструмента TOOL CALL использует запасной инструмент (см. также CUR.TIME). Диапазон ввода от 0 до 9999 минут Максимальный срок службы при TOOL CALL CUR.TIME Текущий срок службы инструмента в минутах система ЧПУ автоматически отсчитывает отработанное инструментом время (CUR.TIME CURrent TIME = англ. текущее время). Для использованных инструментов можно ввести значение вручную Диапазон ввода от 0 до 99999 минут Текущий срок службы DOC Комментарий к инструменту. Диапазон ввода максимум 16 знаков Комментарий к инструменту PLC Информация об инструменте, которая должна передаваться в PLC. Диапазон ввода 8-ми битовый код Статус PLC PLC-VAL Значение для инструмента, которое должно передаваться в PLC Диапазон ввода от -99999.9999 до +99999.9999 Значение PLC PTYP Тип инструмента для оценки его параметров в таблице мест инструмента Диапазон ввода от 0 до +99 Тип инструмента для таблицы мест NMAX Ограничение скорости вращения шпинделя для данного инструмента. Контролируется и запрограммированное значение (сообщение об ошибке), и повышение скорости вращения при использовании потенциометра. Функция неактивна введите - Диапазон ввода от 0 до +99999, функция неактивна введите Максимальная скорость вращения об/мин LIFTOFF Задает следующее должна ли система ЧПУ в случае NC-STOPP отводить инструмент от заготовки в направлении положительной оси инструмента, чтобы избежать появления следов выхода из материала на контуре. Если задано значение Y, система чПу перемещает инструмент на расстояние до 30 мм от контура при активации этой функции в NC-программе с помощью M148 (смотри „Автоматический отвод инструмента от контура при NC-остановке M148” на странице 352) Вводимые данные Y и N Отводить инструмент Да/Нет HEIDENHAIN iTNC 530 177 1 Ч _ 5.2 Параметры инструмента
