178 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.178

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 178 0178 Lab2u

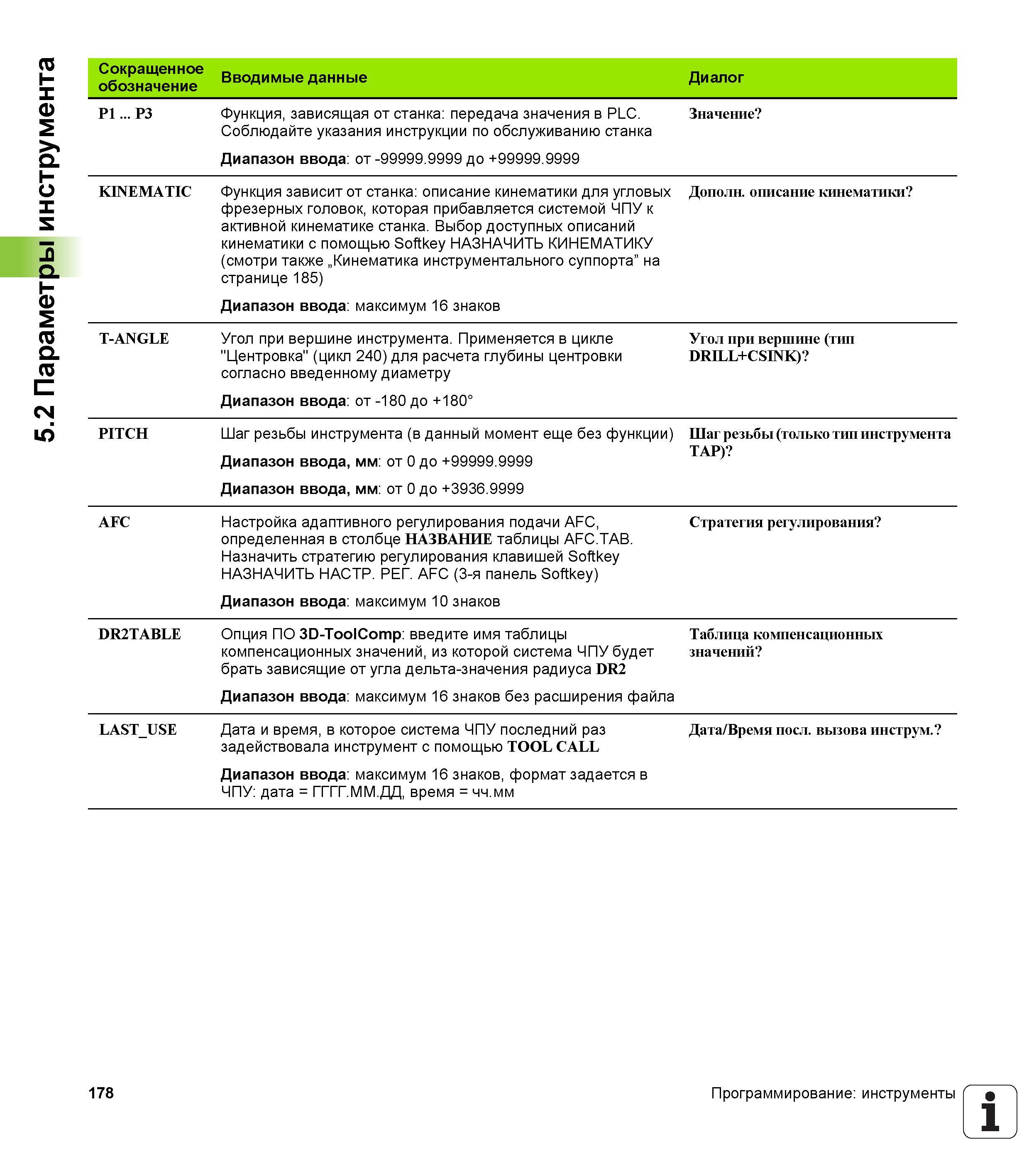

5.2 Параметры инструмента Сокращенное обозначение Вводимые данные Диалог 3 P 1 P Функция, зависящая от станка передача значения в PLC. Соблюдайте указания инструкции по обслуживанию станка Диапазон ввода от -99999.9999 до +99999.9999 Значение KINEMATIC Функция зависит от станка описание кинематики для угловых фрезерных головок, которая прибавляется системой ЧПУ к активной кинематике станка. Выбор доступных описаний кинематики с помощью Softkey НАЗНАЧИТЬ КИНЕМАТИКУ (смотри также „Кинематика инструментального суппорта” на странице 185) Диапазон ввода максимум 16 знаков Дополн. описание кинематики T-ANGLE Угол при вершине инструмента. Применяется в цикле "Центровка" (цикл 240) для расчета глубины центровки согласно введенному диаметру Диапазон ввода от -180 до +180° Угол при вершине (тип DRILL+CSINK) PITCH Шаг резьбы инструмента (в данный момент еще без функции) Диапазон ввода, мм от 0 до +99999.9999 Диапазон ввода, мм от 0 до +3936.9999 Шаг резьбы (только тип инструмента TAP) AFC Настройка адаптивного регулирования подачи AFC, определенная в столбце НАЗВАНИЕ таблицы AFC.TAB. Назначить стратегию регулирования клавишей Softkey НАЗНАЧИТЬ НАСТР. РЕГ. AFC (3-я панель Softkey) Диапазон ввода максимум 10 знаков Стратегия регулирования DR2TABLE Опция ПО 3D-ToolComp введите имя таблицы компенсационных значений, из которой система ЧПУ будет брать зависящие от угла дельта-значения радиуса DR2 Диапазон ввода максимум 16 знаков без расширения файла Таблица компенсационных значений LAST_USE Дата и время, в которое система ЧПУ последний раз задействовала инструмент с помощью TOOL CALL Диапазон ввода максимум 16 знаков, формат задается в ЧПУ дата = ГГГГ.ММ.ДД, время = чч.мм Дата/Время посл. вызова инструм. 178 Программирование инструменты 1
