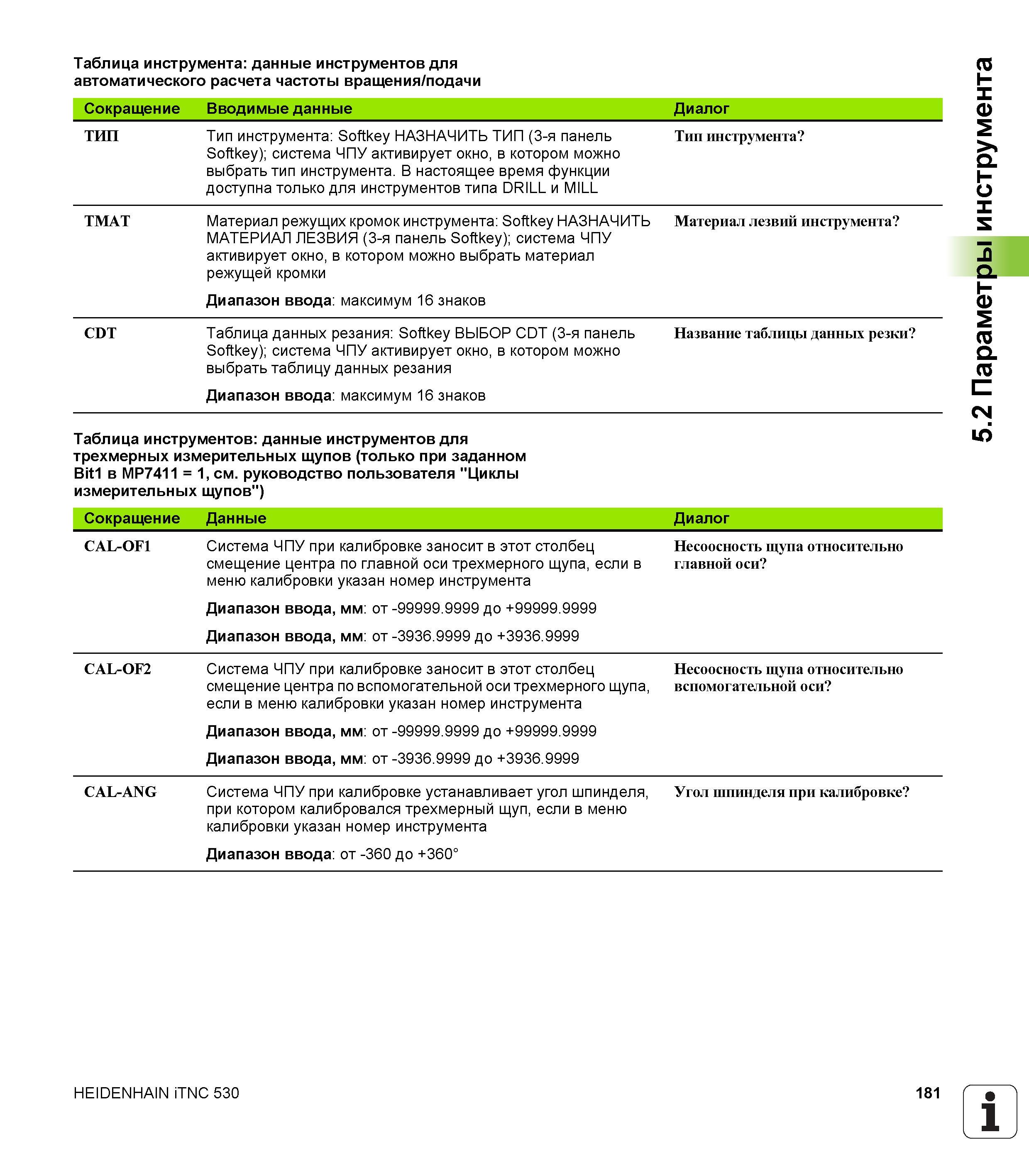

Таблица инструмента данные инструментов для автоматического расчета частоты вращения/подачи Сокращение Вводимые данные Диалог ТИП Тип инструмента Softkey НАЗНАЧИТЬ П (3-я панель Softkey); система ЧПУ активирует окно, в котором можно выбрать тип инструмента. В настоящее время функции доступна только для инструментов типа DRILL и MILL Тип инструмента TMAT Материал режущих кромок инструмента Softkey НАЗНАЧИТЬ МАТЕРИАЛ ЛЕЗВИЯ (3-я панель Softkey); система ЧПУ активирует окно, в котором можно выбрать материал режущей кромки Диапазон ввода максимум 16 знаков Материал лезвий инструмента CDT Таблица данных резания Softkey ВЫБОР CDT (3-я панель Softkey); система ЧПУ активирует окно, в котором можно выбрать таблицу данных резания Диапазон ввода максимум 16 знаков Название таблицы данных резки Таблица инструментов данные инструментов для трехмерных измерительных щупов (только при заданном Bit1 в MP7411 = 1, см. руководство пользователя "Циклы измерительных щупов") Сокращение Данные Диалог CAL-OF1 Система ЧПУ при калибровке заносит в этот столбец смещение центра по главной оси трехмерного щупа, если в меню калибровки указан номер инструмента Диапазон ввода, мм от -99999.9999 до +99999.9999 Диапазон ввода, мм от -3936.9999 до +3936.9999 Несоосность щупа относительно главной оси CAL-OF2 Система ЧПУ при калибровке заносит в этот столбец смещение центра по вспомогательной оси трехмерного щупа, если в меню калибровки указан номер инструмента Диапазон ввода, мм от -99999.9999 до +99999.9999 Диапазон ввода, мм от -3936.9999 до +3936.9999 Несоосность щупа относительно вспомогательной оси CAL-ANG Система ЧПУ при калибровке устанавливает угол шпинделя, при котором калибровался трехмерный щуп, если в меню калибровки указан номер инструмента Диапазон ввода от -360 до +360° Угол шпинделя при калибровке HEIDENHAIN iTNC 530 181 1 5.2 Параметры инструмента
