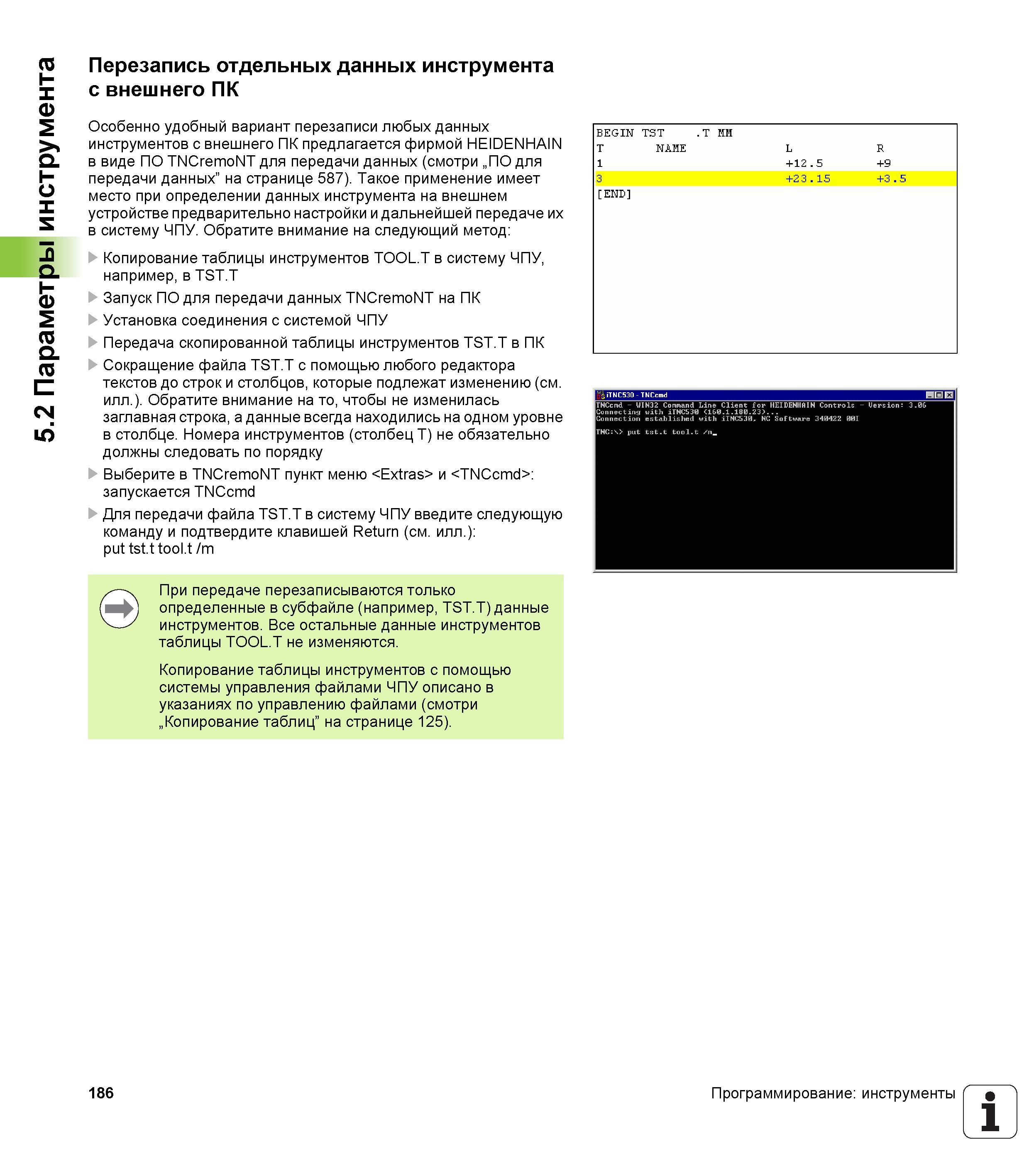

5.2 Параметры инструмента Перезапись отдельных данных инструмента с внешнего ПК Особенно удобный вариант перезаписи любых данных инструментов с внешнего ПК предлагается фирмой HEIDENHAIN в виде ПО TNCremoNT для передачи данных (смотри „ПО для передачи данных” на странице 587). Такое применение имеет место при определении данных инструмента на внешнем устройстве предварительно настройки и дальнейшей передаче их в систему ЧПУ. Обратите внимание на следующий метод Копирование таблицы инструментов TOOL.T в систему ЧПУ, например, в TST.T Запуск ПО для передачи данных TNCremoNT на ПК Установка соединения с системой ЧПУ Передача скопированной таблицы инструментов TST.T в ПК Сокращение файла TST.T с помощью любого редактора текстов до строк и столбцов, которые подлежат изменению (см. илл.). Обратите внимание на то, чтобы не изменилась заглавная строка, а данные всегда находились на одном уровне в столбце. Номера инструментов (столбец T) не обязательно должны следовать по порядку Выберите в TNCremoNT пункт меню и запускается TNCcmd Для передачи файла TST.T в систему ЧПУ введите следующую команду и подтвердите клавишей Return (см. илл.) put tst.t tool.t /m TNCcmd - WIN32 Command Line Client for HEIDENHfllN Controls Connecting with iTNC530 <160.1.180.23> Connection established with iTNC530, NC Software 340422 001 При передаче перезаписываются только определенные в субфайле (например, TST.T) данные инструментов. Все остальные данные инструментов таблицы TOOL.T не изменяются. Копирование таблицы инструментов с помощью системы управления файлами ЧПУ описано в указаниях по управлению файлами (смотри „Копирование таблиц” на странице 125). 186 Программирование инструменты 1
