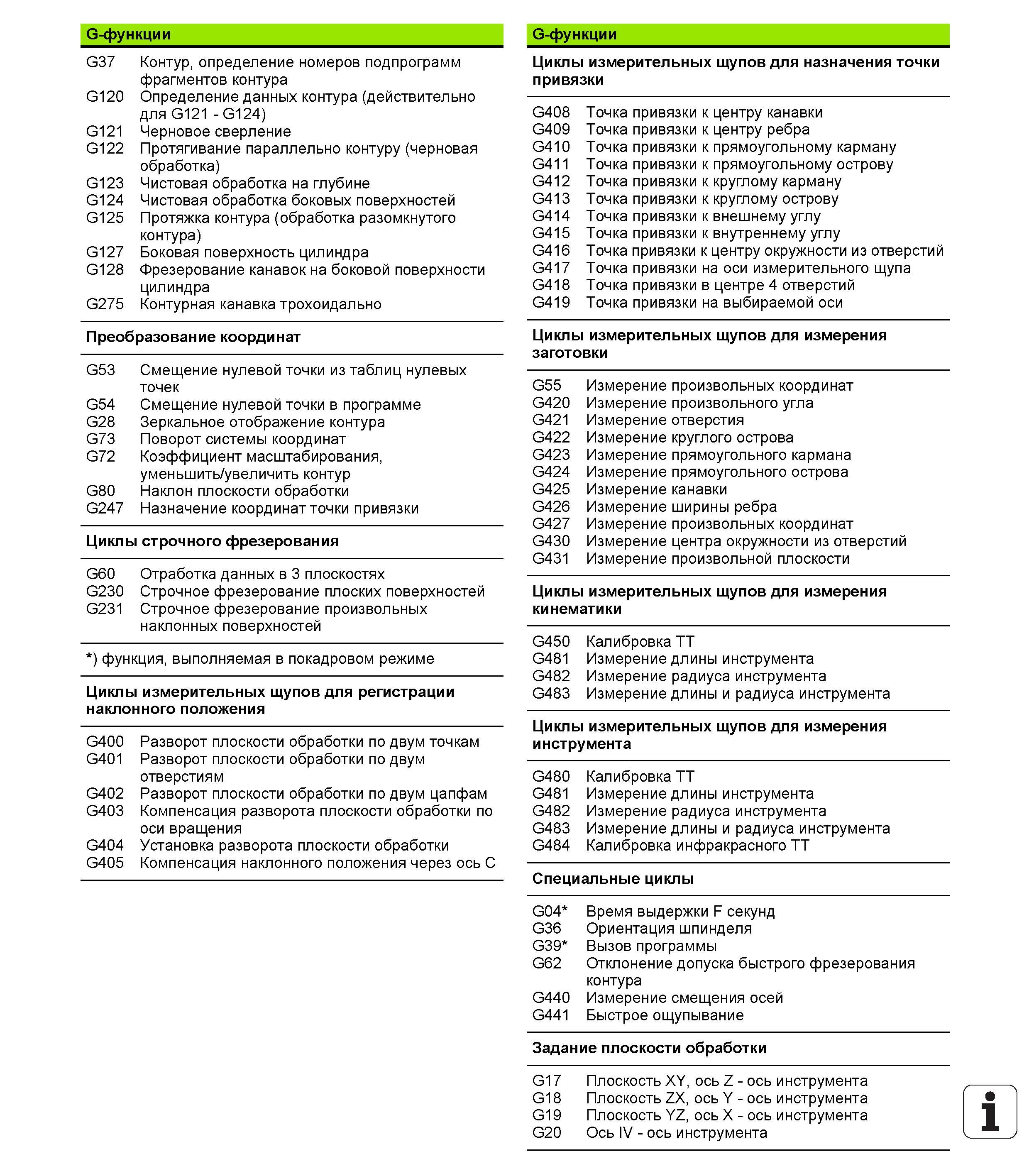

G-функции G-функции G37 Контур, определение номеров подпрограмм Циклы измерительных щупов для назначения точки фрагментов контура привязки G120 Определение данных контура (действительно для G121 - G124) G408 Точка привязки к центру канавки G121 Черновое сверление G409 Точка привязки к центру ребра G122 Протягивание параллельно контуру (черновая G410 Точка привязки к прямоугольному карману обработка) G411 Точка привязки к прямоугольному острову G123 Чистовая обработка на глубине G412 Точка привязки к круглому карману G124 Чистовая обработка боковых поверхностей G413 Точка привязки к круглому острову G125 Протяжка контура (обработка разомкнутого G414 Точка привязки к внешнему углу контура) G415 Точка привязки к внутреннему углу G127 Боковая поверхность цилиндра G416 Точка привязки к центру окружности из отверстий G128 Фрезерование канавок на боковой поверхности G417 Точка привязки на оси измерительного щупа цилиндра G418 Точка привязки в центре 4 отверстий G275 Контурная канавка трохоидально G419 Точка привязки на выбираемой оси Преобразование координат Циклы измерительных щупов для измерения заготовки G53 Смещение нулевой точки из таблиц нулевых точек G55 Измерение произвольных координат G54 Смещение нулевой точки в программе G420 Измерение произвольного угла G28 Зеркальное отображение контура G421 Измерение отверстия G73 Поворот системы координат G422 Измерение круглого острова G72 Коэффициент масштабирования, G423 Измерение прямоугольного кармана уменьшить/увеличить контур G424 Измерение прямоугольного острова G80 Наклон плоскости обработки G425 Измерение канавки G247 Назначение координат точки привязки G426 Измерение ширины ребра G427 Измерение произвольных координат Циклы строчного фрезерования G430 Измерение центра окружности из отверстий G431 Измерение произвольной плоскости G60 Отработка данных в 3 плоскостях G230 Строчное фрезерование плоских поверхностей Циклы измерительных щупов для измерения G231 Строчное фрезерование произвольных кинематики наклонных поверхностей G450 Калибровка TT ) функция, выполняемая в покадровом режиме G481 Измерение длины инструмента G482 Измерение радиуса инструмента Циклы измерительных щупов для регистрации G483 Измерение длины и радиуса инструмента наклонного положения Циклы измерительных щупов для измерения G400 Разворот плоскости обработки по двум точкам инструмента G401 Разворот плоскости обработки по двум отверстиям G480 Калибровка TT G402 Разворот плоскости обработки по двум цапфам G481 Измерение длины инструмента G403 Компенсация разворота плоскости обработки по G482 Измерение радиуса инструмента оси вращения G483 Измерение длины и радиуса инструмента G404 Установка разворота плоскости обработки G484 Калибровка инфракрасного TT G405 Компенсация наклонного положения через ось C Специальные циклы G04 Время выдержки F секунд G36 Ориентация шпинделя G39 Вызов программы G62 Отклонение допуска быстрого фрезерования контура G440 Измерение смещения осей G441 Быстрое ощупывание Задание плоскости обработки G17 Плоскость XY, ось Z - ось инструмента G18 Плоскость ZX, ось Y - ось инструмента G19 Плоскость YZ, ось X - ось инструмента G20 Ось IV - ось инструмента
