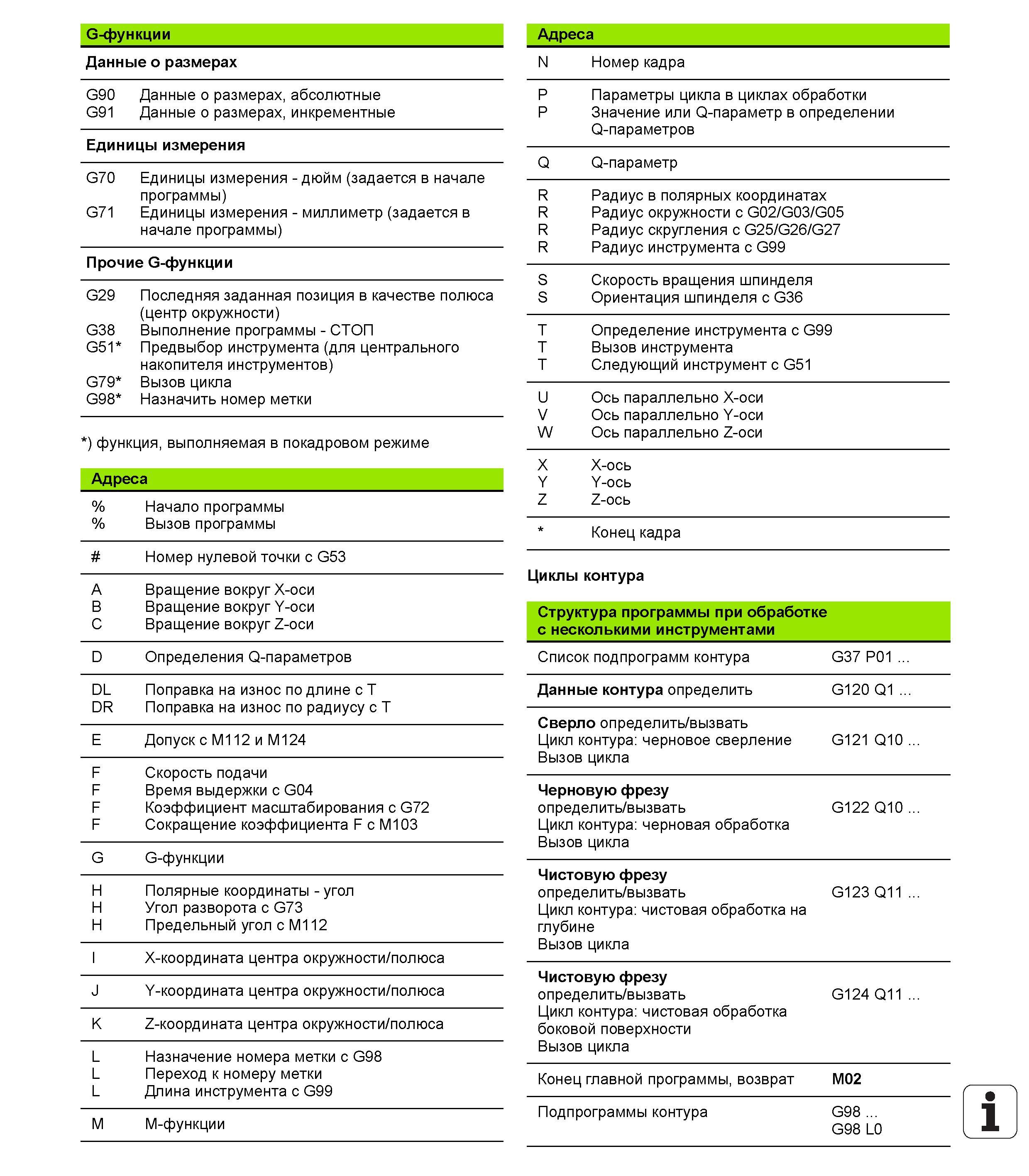

G-функции Адреса Данные о размерах G90 Данные о размерах, абсолютные G91 Данные о размерах, инкрементные Единицы измерения G70 Единицы измерения - дюйм (задается в начале программы) G71 Единицы измерения - миллиметр (задается в начале программы) Прочие G-функции % Начало программы % Вызов программы Номер нулевой точки с G53 A Вращение вокруг X-оси B Вращение вокруг Y-оси C Вращение вокруг Z-оси Определения Q-параметров Допуск с M112 и M124 G-функции H Полярные координаты - угол H Угол разворота с G73 H Предельный угол с M112 M M-функции G29 Последняя заданная позиция в качестве полюса (центр окружности) G38 Выполнение программы - СТОП G51 Предвыбор инструмента (для центрального накопителя инструментов) G79 Вызов цикла G98 Назначить номер метки ) функция, выполняемая в покадровом режиме Адреса N Номер кадра P Параметры цикла в циклах обработки P Значение или Q-параметр в определении Q-параметров Q Q-параметр R Радиус в полярных координатах R Радиус окружности с G02/G03/G05 R Радиус скругления с G25/G26/G27 R Радиус инструмента с G99 S Скорость вращения шпинделя S Ориентация шпинделя с G36 T Определение инструмента с G99 T Вызов инструмента T Следующий инструмент с G51 U Ось параллельно X-оси V Ось параллельно Y-оси W Ось параллельно Z-оси X X-ось Y Y-ось Z Z-ось Конец кадра Циклы контура Структура программы при обработке с несколькими инструментами DL Поправка на износ по длине с T DR Поправка на износ по радиусу с T F Скорость подачи F Время выдержки с G04 F Коэффициент масштабирования с G72 F Сокращение коэффициента F с M103 I X-координата центра окружности/полюса J Y-координата центра окружности/полюса K Z-координата центра окружности/полюса L Назначение номера метки с G98 L Переход к номеру метки L Длина инструмента с G99 Список подпрограмм контура G37 P01 Данные контура определить G120 Q1 Сверло определить/вызвать Цикл контура черновое сверление Вызов цикла G121 Q10 Черновую фрезу определить/вызвать Цикл контура черновая обработка Вызов цикла G122 Q10 Чистовую фрезу определить/вызвать Цикл контура чистовая обработка на глубине Вызов цикла G123 Q11 Чистовую фрезу определить/вызвать Цикл контура чистовая обработка боковой поверхности Вызов цикла G124 Q11 Конец главной программы, возврат M02 Подпрограммы контура G98 G98 L0 D E
