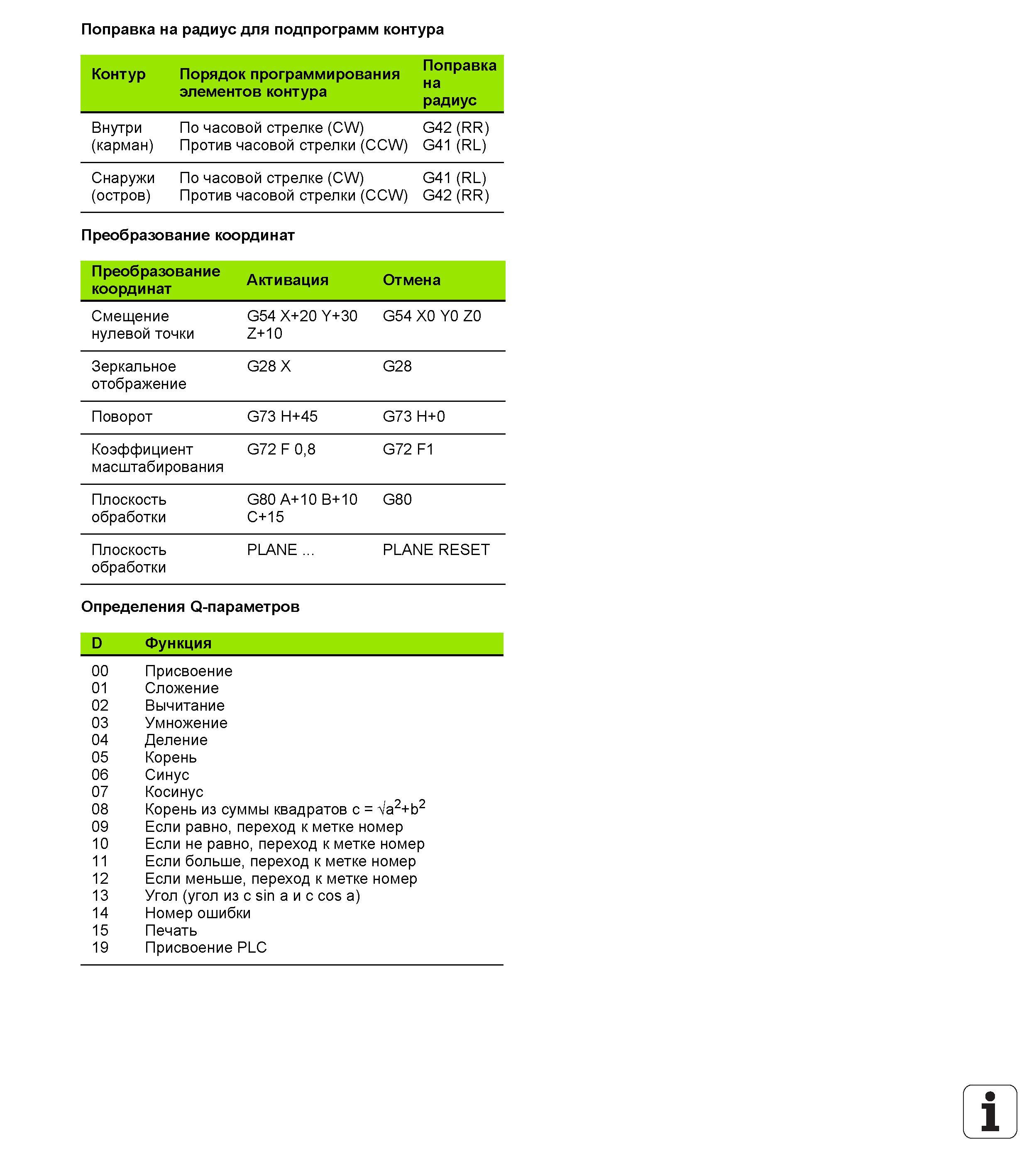

Поправка на радиус для подпрограмм контура Контур Порядок программирования элементов контура Поправка на радиус Внутри По часовой стрелке (CW) (карман) Против часовой стрелки (CCW) сс И ££ 2 1 44 GG Снаружи По часовой стрелке (CW) (остров) Против часовой стрелки (CCW) G41 (RL) G42 (RR) Преобразование координат Преобразование координат Активация Отмена Смещение нулевой точки G54 X+20 Y+30 Z+10 G54 X0 Y0 Z0 Зеркальное отображение G28 X G28 Поворот G73 H+45 G73 H+0 Коэффициент масштабирования G72 F 0,8 G72 F1 Плоскость обработки G80 A+10 B+10 C+15 G80 Плоскость обработки PLANE PLANE RESET Определения Q-параметров D Функция 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 19 Присвоение Сложение Вычитание Умножение Деление Корень Синус Косинус Корень из суммы квадратов c = Va2+b2 Если равно, переход к метке номер Если не равно, переход к метке номер Если больше, переход к метке номер Если меньше, переход к метке номер Угол (угол из c sin a и c cos a) Номер ошибки Печать Присвоение PLC
