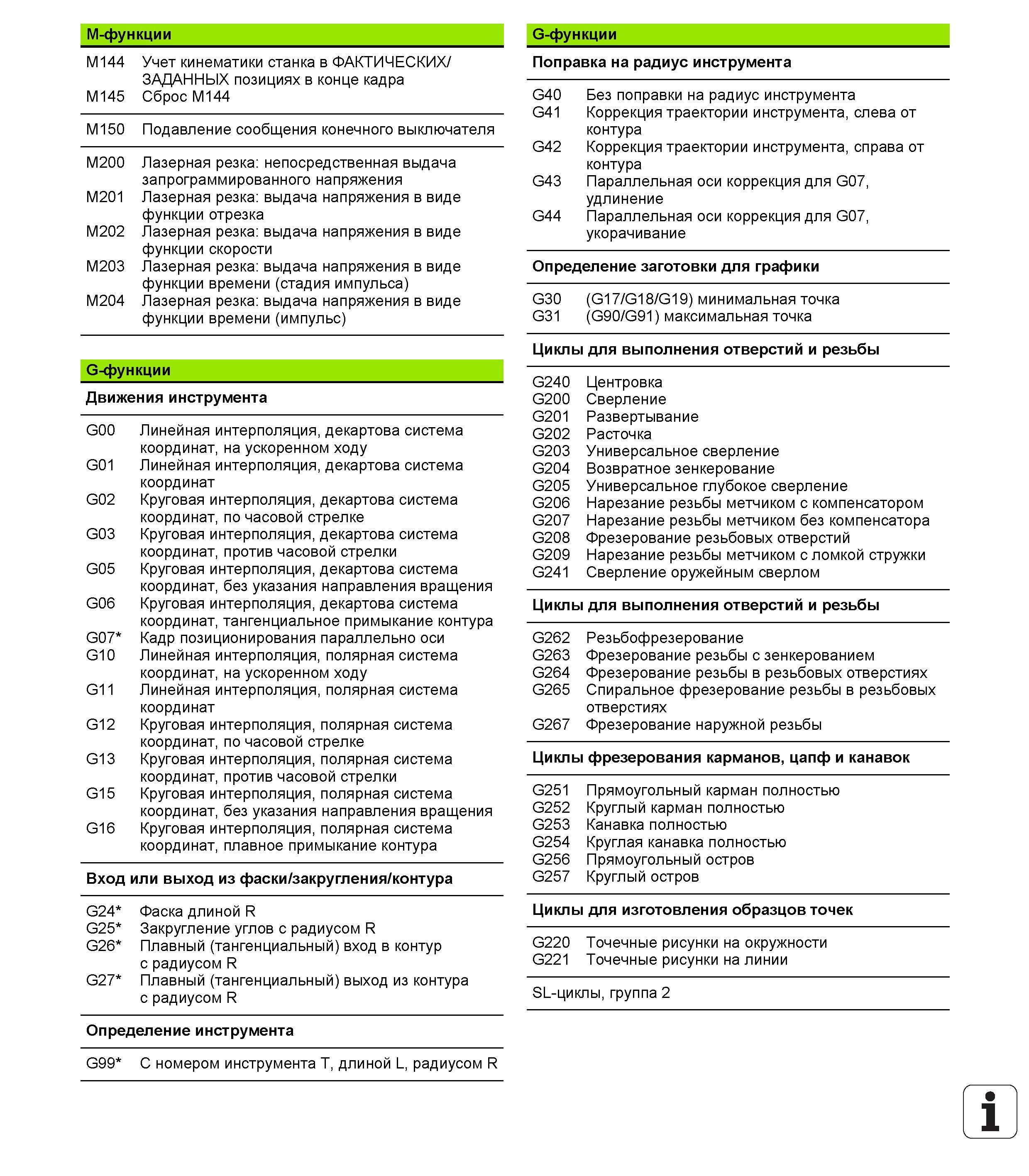

M-функции G-функции M144 M145 Учет кинематики станка в ФАКТИЧЕСКИХ/ ЗАДАННЫХ позициях в конце кадра Сброс M144 M150 Подавление сообщения конечного выключателя M200 Лазерная резка непосредственная выдача запрограммированного напряжения M201 Лазерная резка выдача напряжения в виде функции отрезка M202 Лазерная резка выдача напряжения в виде функции скорости M203 Лазерная резка выдача напряжения в виде функции времени (стадия импульса) M204 Лазерная резка выдача напряжения в виде функции времени (импульс) G-функции Движения инструмента G00 Линейная интерполяция, декартова система координат, на ускоренном ходу G01 Линейная интерполяция, декартова система координат G02 Круговая интерполяция, декартова система координат, по часовой стрелке G03 Круговая интерполяция, декартова система координат, против часовой стрелки G05 Круговая интерполяция, декартова система координат, без указания направления вращения G06 Круговая интерполяция, декартова система координат, тангенциальное примыкание контура G07 Кадр позиционирования параллельно оси G10 Линейная интерполяция, полярная система координат, на ускоренном ходу G11 Линейная интерполяция, полярная система координат G12 Круговая интерполяция, полярная система координат, по часовой стрелке G13 Круговая интерполяция, полярная система координат, против часовой стрелки G15 Круговая интерполяция, полярная система координат, без указания направления вращения G16 Круговая интерполяция, полярная система координат, плавное примыкание контура Вход или выход из фаски/закругления/контура G24 Фаска длиной R G25 Закругление углов с радиусом R G26 Плавный (тангенциальный) вход в контур с радиусом R G27 Плавный (тангенциальный) выход из контура с радиусом R Определение инструмента G99 С номером инструмента T, длиной L, радиусом R Поправка на радиус инструмента G40 Без поправки на радиус инструмента G41 Коррекция траектории инструмента, слева от контура G42 Коррекция траектории инструмента, справа от контура G43 Параллельная оси коррекция для G07, удлинение G44 Параллельная оси коррекция для G07, укорачивание Определение заготовки для графики G30 (G17/G18/G19) минимальная точка G31 (G90/G91) максимальная точка Циклы для выполнения отверстий и резьбы G240 Центровка G200 Сверление G201 Развертывание G202 Расточка G203 Универсальное сверление G204 Возвратное зенкерование G205 Универсальное глубокое сверление G206 Нарезание резьбы метчиком с компенсатором G207 Нарезание резьбы метчиком без компенсатора G208 Фрезерование резьбовых отверстий G209 Нарезание резьбы метчиком с ломкой стружки G241 Сверление оружейным сверлом Циклы для выполнения отверстий и резьбы G262 Резьбофрезерование G263 Фрезерование резьбы с зенкерованием G264 Фрезерование резьбы в резьбовых отверстиях G265 Спиральное фрезерование резьбы в резьбовых отверстиях G267 Фрезерование наружной резьбы Циклы фрезерования карманов, цапф и канавок G251 Прямоугольный карман полностью G252 Круглый карман полностью G253 Канавка полностью G254 Круглая канавка полностью G256 Прямоугольный остров G257 Круглый остров Циклы для изготовления образцов точек G220 Точечные рисунки на окружности G221 Точечные рисунки на линии SL-циклы, группа 2 1
