667 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 0667 Lab2u

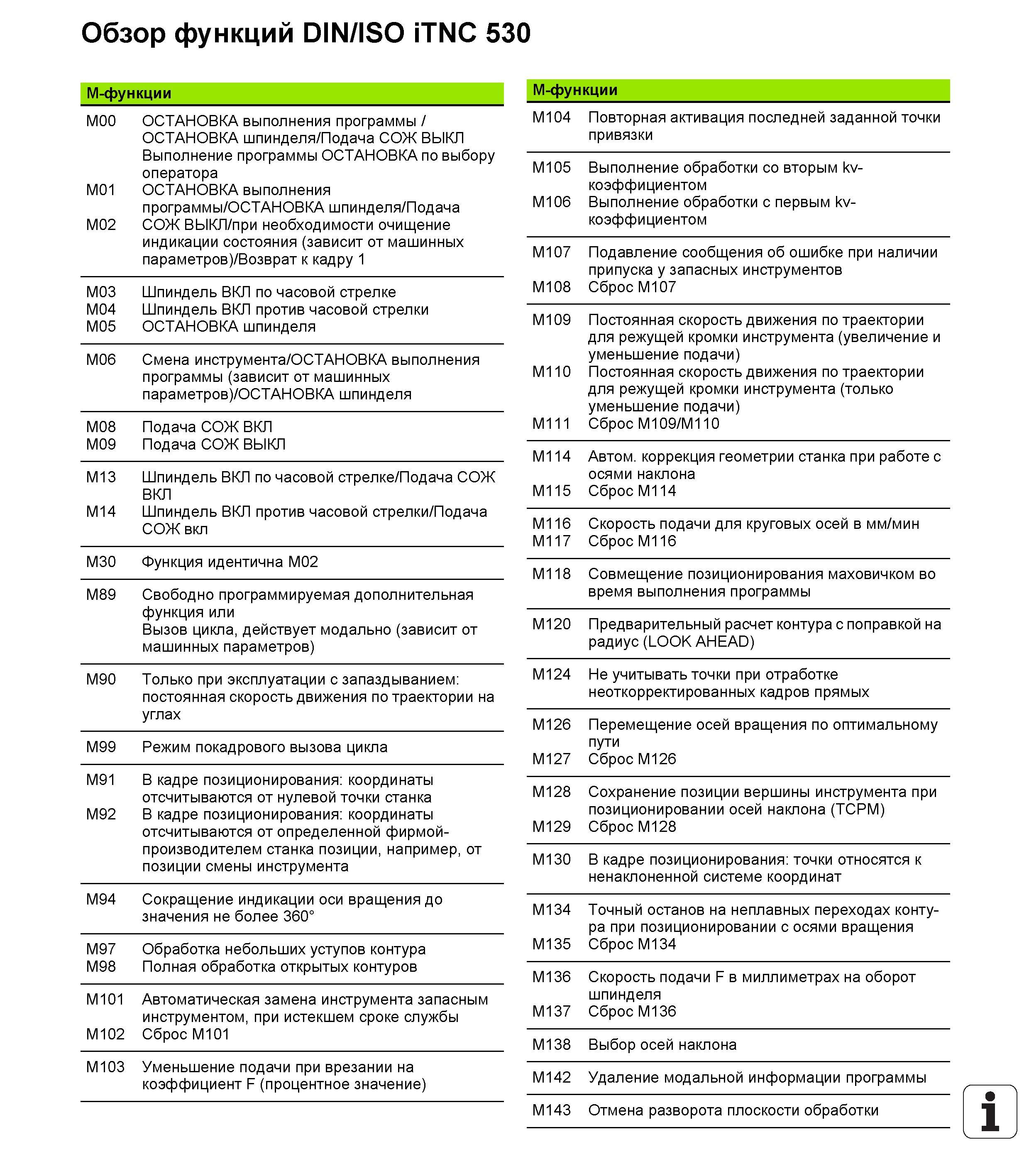

Обзор функций DIN/ISO iTNC 530 M-функции M00 ОСТАНОВКА выполнения программы / ОСТАНОВКА шпинделя/Подача СОЖ ВЫКЛ Выполнение программы ОСТАНОВКА по выбору оператора M01 ОСТАНОВКА выполнения программы/ОСТАНОВКА шпинделя/Подача M02 СОЖ ВЫКЛ/при необходимости очищение индикации состояния (зависит от машинных параметров)/Возврат к кадру 1 M03 Шпиндель ВКЛ по часовой стрелке M04 Шпиндель ВКЛ против часовой стрелки M05 ОСТАНОВКА шпинделя M06 Смена инструмента/ОСТАНОВКА выполнения программы (зависит от машинных параметров)/ОСТАНОВКА шпинделя M08 Подача СОЖ ВКЛ M09 Подача СОЖ ВЫКЛ M13 Шпиндель ВКЛ по часовой стрелке/Подача СОЖ ВКЛ M14 Шпиндель ВКЛ против часовой стрелки/Подача СОЖ вкл M30 Функция идентична M02 M89 Свободно программируемая дополнительная функция или Вызов цикла, действует модально (зависит от машинных параметров) M90 Только при эксплуатации с запаздыванием постоянная скорость движения по траектории на углах M99 Режим покадрового вызова цикла M91 В кадре позиционирования координаты отсчитываются от нулевой точки станка M92 В кадре позиционирования координаты отсчитываются от определенной фирмой-производителем станка позиции, например, от позиции смены инструмента M94 Сокращение индикации оси вращения до значения не более 360° M97 Обработка небольших уступов контура M98 Полная обработка открытых контуров M101 Автоматическая замена инструмента запасным инструментом, при истекшем сроке службы M102 Сброс M101 M103 Уменьшение подачи при врезании на коэффициент F (процентное значение) M-функции M104 Повторная активация последней заданной точки привязки M105 M106 Выполнение обработки со вторым kv-коэффициентом Выполнение обработки с первым kv-коэффициентом M107 M108 Подавление сообщения об ошибке при наличии припуска у запасных инструментов Сброс M107 M109 M110 M111 Постоянная скорость движения по траектории для режущей кромки инструмента (увеличение и уменьшение подачи) Постоянная скорость движения по траектории для режущей кромки инструмента (только уменьшение подачи) Сброс M109/M110 M114 M115 Автом. коррекция геометрии станка при работе с осями наклона Сброс M114 M116 M117 Скорость подачи для круговых осей в мм/мин Сброс M116 M118 Совмещение позиционирования маховичком во время выполнения программы M120 Предварительный расчет контура с поправкой на радиус (LOOK AHEAD) M124 Не учитывать точки при отработке неоткорректированных кадров прямых M126 M127 Перемещение осей вращения по оптимальному пути Сброс M126 M128 M129 Сохранение позиции вершины инструмента при позиционировании осей наклона (TCPM) Сброс M128 M130 В кадре позиционирования точки относятся к ненаклоненной системе координат M134 M135 Точный останов на неплавных переходах контура при позиционировании с осями вращения Сброс M134 M136 M137 Скорость подачи F в миллиметрах на оборот шпинделя Сброс M136 M138 Выбор осей наклона M142 Удаление модальной информации программы M143 Отмена разворота плоскости обработки
