58 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.58

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 58 0058 Lab2u

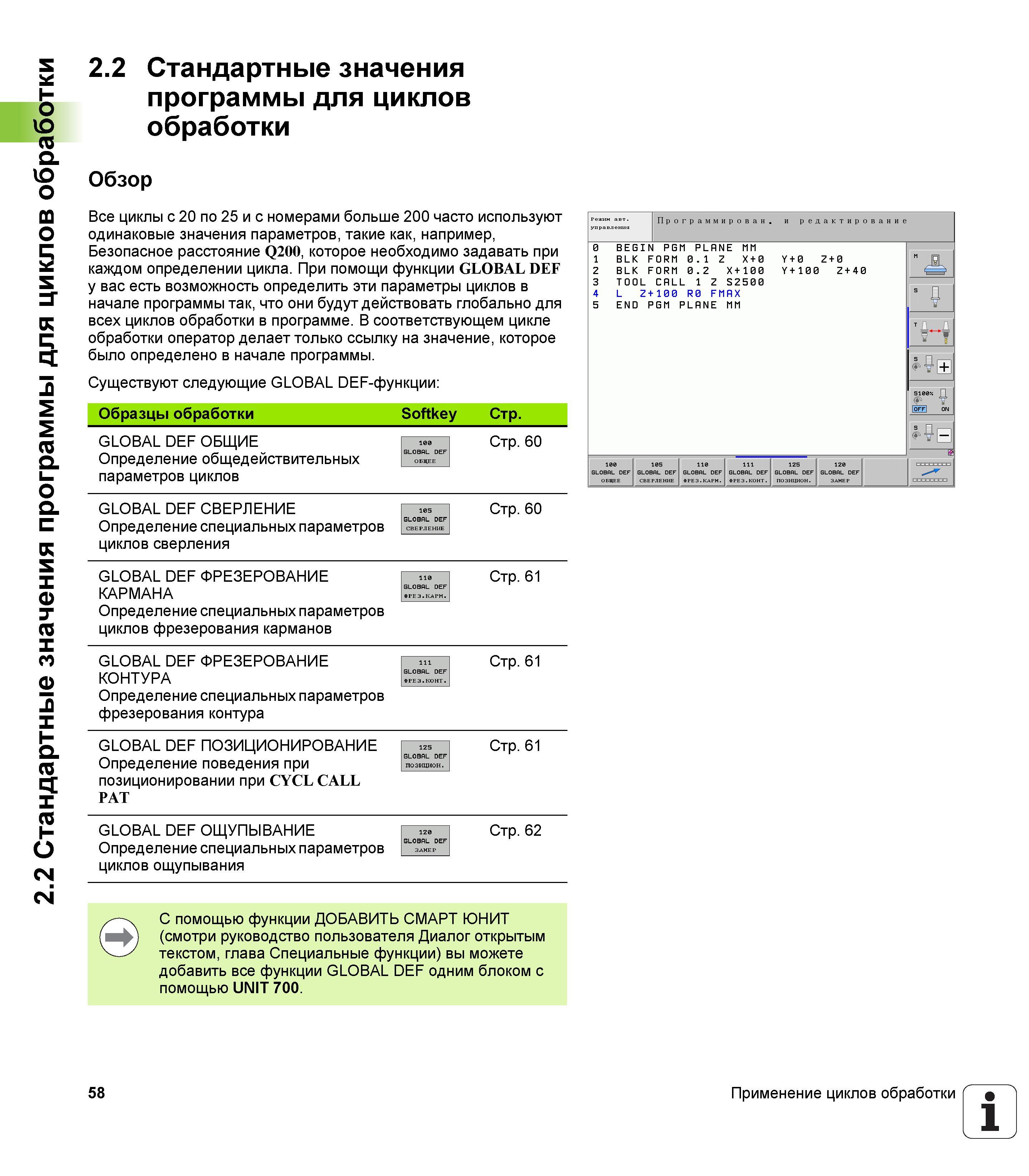

2.2 Стандартные значения программы для циклов обработки 2.2 Стандартные значения программы для циклов обработки Обзор Все циклы с 20 по 25 и с номерами больше 200 часто используют одинаковые значения параметров, такие как, например, Безопасное расстояние Q200, которое необходимо задавать при каждом определении цикла. При помощи функции GLOBAL DEF у вас есть возможность определить эти параметры циклов в начале программы так, что они будут действовать глобально для всех циклов обработки в программе. В соответствующем цикле обработки оператор делает только ссылку на значение, которое было определено в начале программы. Существуют следующие GLOBAL DEF-функции Образцы обработки Softkey Стр. GLOBAL DEF ОБЩИЕ Определение общедействительных параметров циклов Стр. 60 GLOBAL DEF СВЕРЛЕНИЕ Определение специальных параметров циклов сверления СВЕРЛЕНИЕ Стр. 60 GLOBAL DEF ФРЕЗЕРОВАНИЕ КАРМАНА Определение специальных параметров циклов фрезерования карманов ФРЕЗ КАРМ- Стр. 61 GLOBAL DEF ФРЕЗЕРОВАНИЕ КОНТУРА Определение специальных параметров фрезерования контура ФРЕЗ КОНТ Стр. 61 GLOBAL DEF ПОЗИЦИОНИРОВАНИЕ Определение поведения при позиционировании при CYCL CALL PAT 125 GLOBAL DEF позицион. Стр. 61 GLOBAL DEF ОЩУПЫВАНИЕ Определение специальных параметров циклов ощупывания Стр. 62 С помощью функции ДОБАВИТЬ СМАРТ ЮНИТ (смотри руководство пользователя Диалог открытым текстом, глава Специальные функции) вы можете добавить все функции GLOBAL DEF одним блоком с помощью UNIT 700. 58 Применение циклов обработки 1
