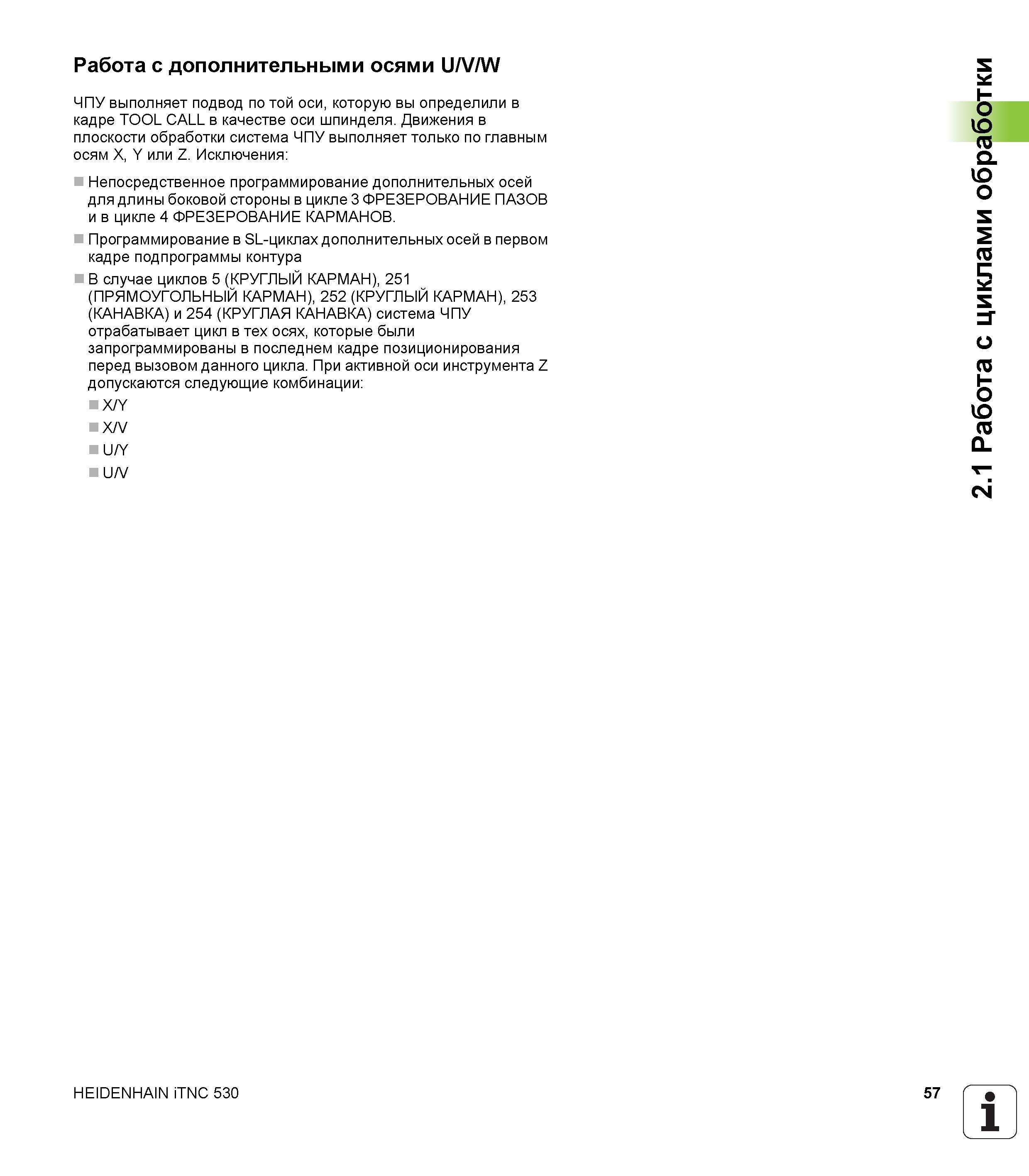

Работа с дополнительными осями U/V/W ЧПУ выполняет подвод по той оси, которую вы определили в кадре TOOL CALL в качестве оси шпинделя. Движения в плоскости обработки система ЧПУ выполняет только по главным осям X, Y или Z. Исключения Непосредственное программирование дополнительных осей для длины боковой стороны в цикле 3 ФРЕЗЕРОВАНИЕ ПАЗОВ и в цикле 4 ФРЕЗЕРОВАНИЕ КАРМАНОВ. Программирование в SL-циклах дополнительных осей в первом кадре подпрограммы контура В случае циклов 5 (КРУГЛЫЙ КАРМАН), 251 (ПРЯМОУГОЛЬНЫЙ КАРМАН), 252 (КРУГЛЫЙ КАРМАН), 253 (КАНАВКА) и 254 (КРУГЛАЯ КАНАВКА) система ЧПУ отрабатывает цикл в тех осях, которые были запрограммированы в последнем кадре позиционирования перед вызовом данного цикла. При активной оси инструмента Z допускаются следующие комбинации X/Y X/V U/Y U/V HEIDENHAIN iTNC 530 57 1 _' 2.1 Работа с циклами обработки
