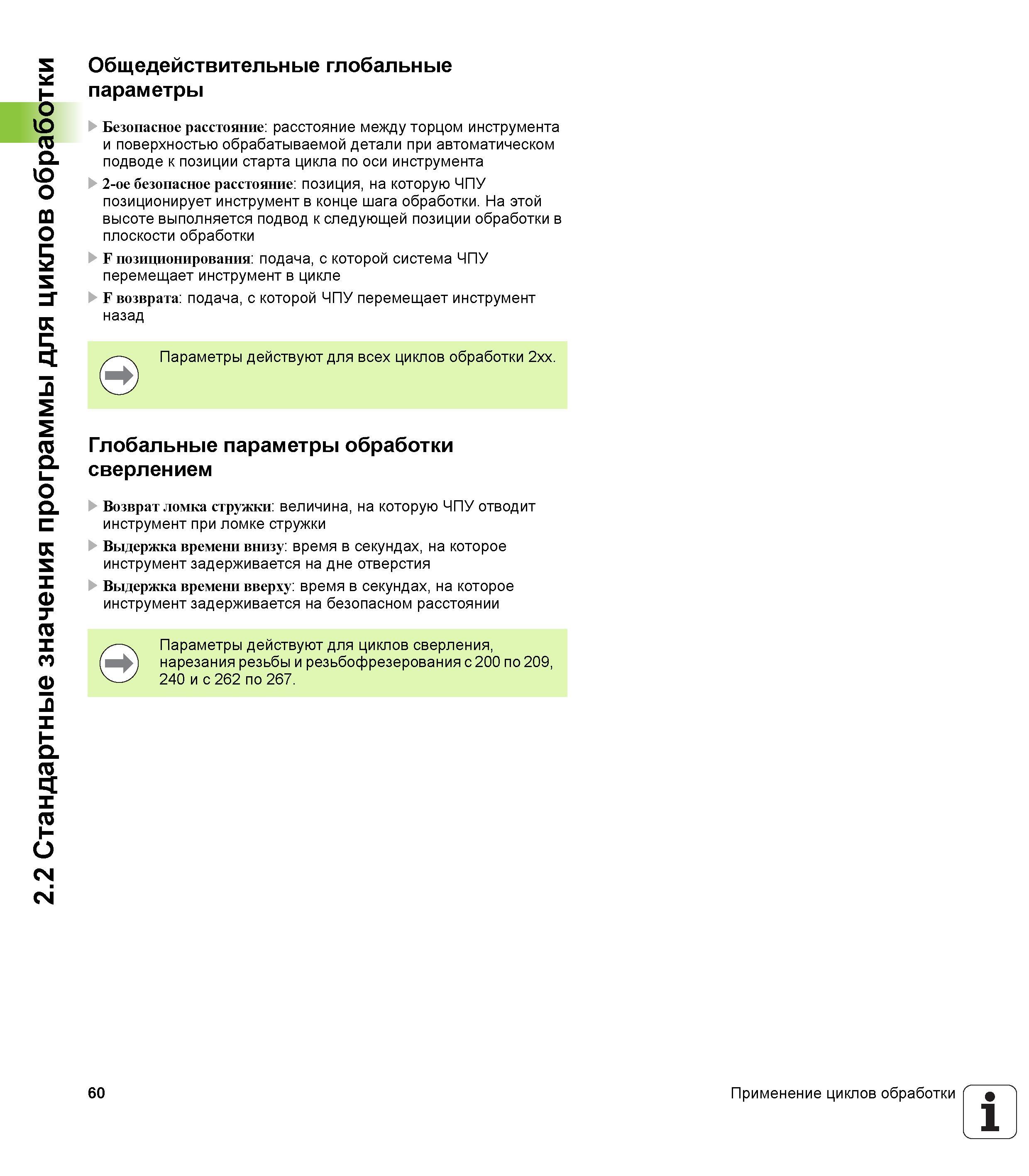

2.2 Стандартные значения программы для циклов обработки Общедействительные глобальные параметры Безопасное расстояние расстояние между торцом инструмента и поверхностью обрабатываемой детали при автоматическом подводе к позиции старта цикла по оси инструмента 2-ое безопасное расстояние позиция, на которую ЧПУ позиционирует инструмент в конце шага обработки. На этой высоте выполняется подвод к следующей позиции обработки в плоскости обработки F позиционирования подача, с которой система ЧПУ перемещает инструмент в цикле F возврата подача, с которой ЧПУ перемещает инструмент назад Параметры действуют для всех циклов обработки 2xx. Глобальные параметры обработки сверлением Возврат ломка стружки величина, на которую ЧПУ отводит инструмент при ломке стружки Выдержка времени внизу время в секундах, на которое инструмент задерживается на дне отверстия Выдержка времени вверху время в секундах, на которое инструмент задерживается на безопасном расстоянии Параметры действуют для циклов сверления, нарезания резьбы и резьбофрезерования с 200 по 209, 240 и с 262 по 267. 60 Применение циклов обработки 1
