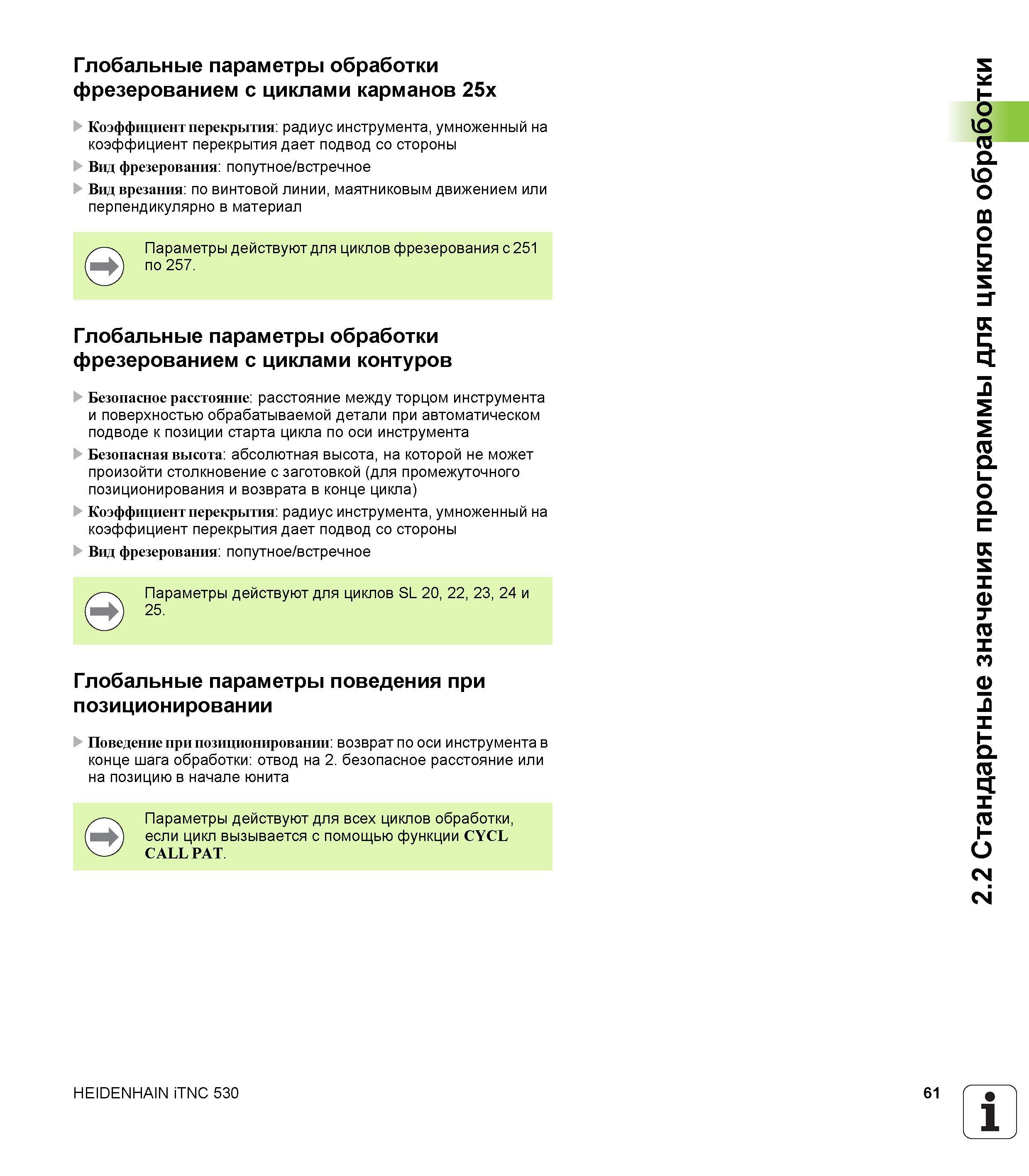

61 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.61

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 61 0061 Lab2u

Глобальные параметры обработки фрезерованием с циклами карманов 25x Коэффициент перекрытия радиус инструмента, умноженный на коэффициент перекрытия дает подвод со стороны Вид фрезерования попутное/встречное Вид врезания по винтовой линии, маятниковым движением или перпендикулярно в материал Параметры действуют для циклов фрезерования с 251 по 257. Глобальные параметры обработки фрезерованием с циклами контуров Безопасное расстояние расстояние между торцом инструмента и поверхностью обрабатываемой детали при автоматическом подводе к позиции старта цикла по оси инструмента Безопасная высота абсолютная высота, на которой не может произойти столкновение с заготовкой (для промежуточного позиционирования и возврата в конце цикла) Коэффициент перекрытия радиус инструмента, умноженный на коэффициент перекрытия дает подвод со стороны Вид фрезерования попутное/встречное Параметры действуют для циклов SL 20, 22, 23, 24 и 25. Глобальные параметры поведения при позиционировании Поведение при позиционировании возврат по оси инструмента в конце шага обработки отвод на 2. безопасное расстояние или на позицию в начале юнита Параметры действуют для всех циклов обработки, если цикл вызывается с помощью функции CYCL CALL PAT. HEIDENHAIN iTNC 530 61 1 _' 2.2 Стандартные значения программы для циклов обработки
