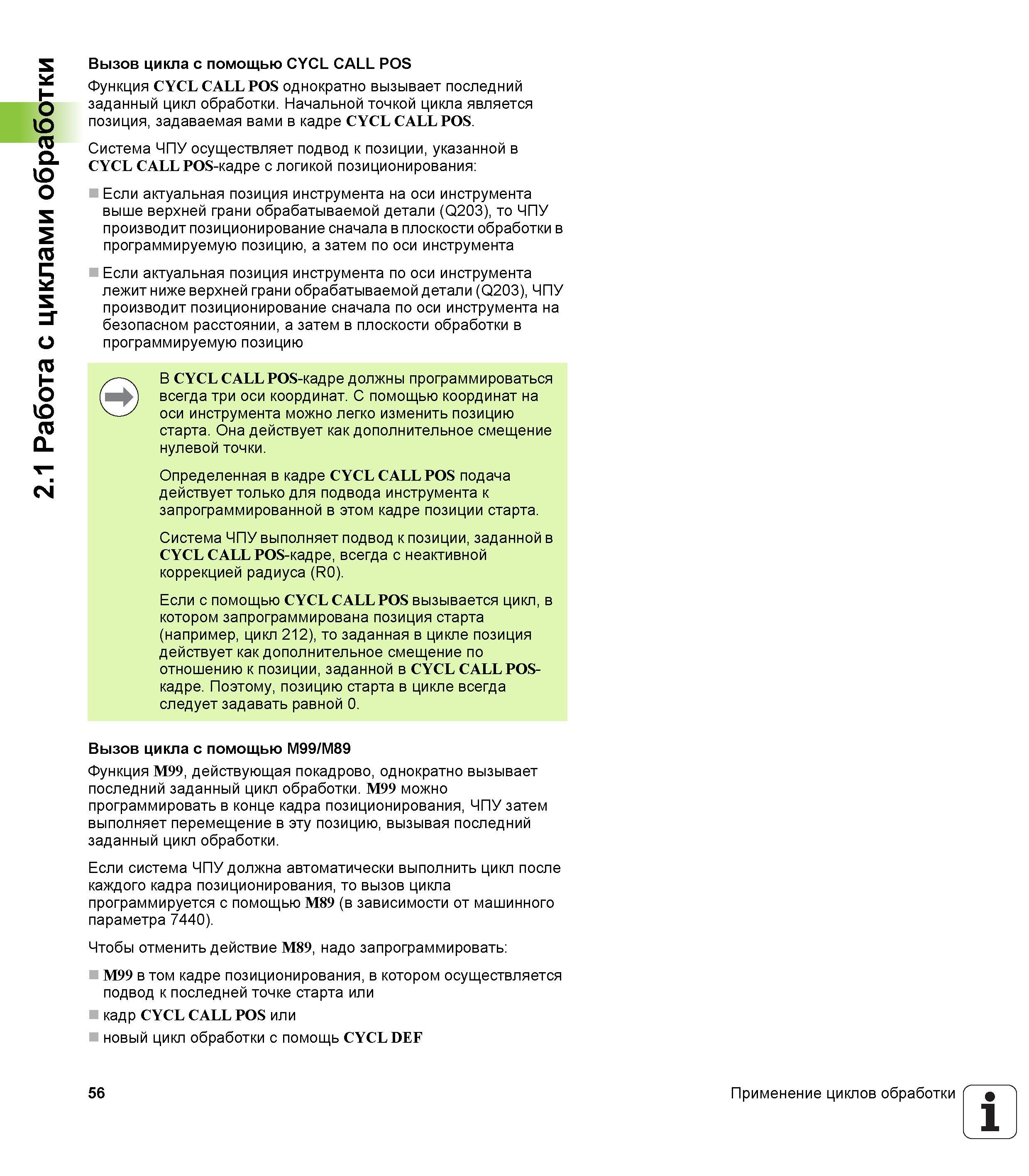

2.1 Работа с циклами обработки Вызов цикла с помощью CYCL CALL POS Функция CYCL CALL POS однократно вызывает последний заданный цикл обработки. Начальной точкой цикла является позиция, задаваемая вами в кадре CYCL CALL POS. Система ЧПУ осуществляет подвод к позиции, указанной в CYCL CALL POS-кадре с логикой позиционирования Если актуальная позиция инструмента на оси инструмента выше верхней грани обрабатываемой детали (Q203), то ЧПУ производит позиционирование сначала в плоскости обработки в программируемую позицию, а затем по оси инструмента Если актуальная позиция инструмента по оси инструмента лежит ниже верхней грани обрабатываемой детали (Q203), ЧПУ производит позиционирование сначала по оси инструмента на безопасном расстоянии, а затем в плоскости обработки в программируемую позицию В CYCL CALL POS-кадре должны программироваться всегда три оси координат. С помощью координат на оси инструмента можно легко изменить позицию старта. Она действует как дополнительное смещение нулевой точки. Определенная в кадре CYCL CALL POS подача действует только для подвода инструмента к запрограммированной в этом кадре позиции старта. Система ЧПУ выполняет подвод к позиции, заданной в CYCL CALL POS-кадре, всегда с неактивной коррекцией радиуса (R0). Если с помощью CYCL CALL POS вызывается цикл, в котором запрограммирована позиция старта (например, цикл 212), то заданная в цикле позиция действует как дополнительное смещение по отношению к позиции, заданной в CYCL CALL POS-кадре. Поэтому, позицию старта в цикле всегда следует задавать равной 0. Вызов цикла с помощью M99/M89 Функция M99, действующая покадрово, однократно вызывает последний заданный цикл обработки. M99 можно программировать в конце кадра позиционирования, ЧПУ затем выполняет перемещение в эту позицию, вызывая последний заданный цикл обработки. Если система ЧПУ должна автоматически выполнить цикл после каждого кадра позиционирования, то вызов цикла программируется с помощью M89 (в зависимости от машинного параметра 7440). Чтобы отменить действие M89, надо запрограммировать M99 в том кадре позиционирования, в котором осуществляется подвод к последней точке старта или кадр CYCL CALL POS или новый цикл обработки с помощь CYCL DEF 56 Применение циклов обработки 1
