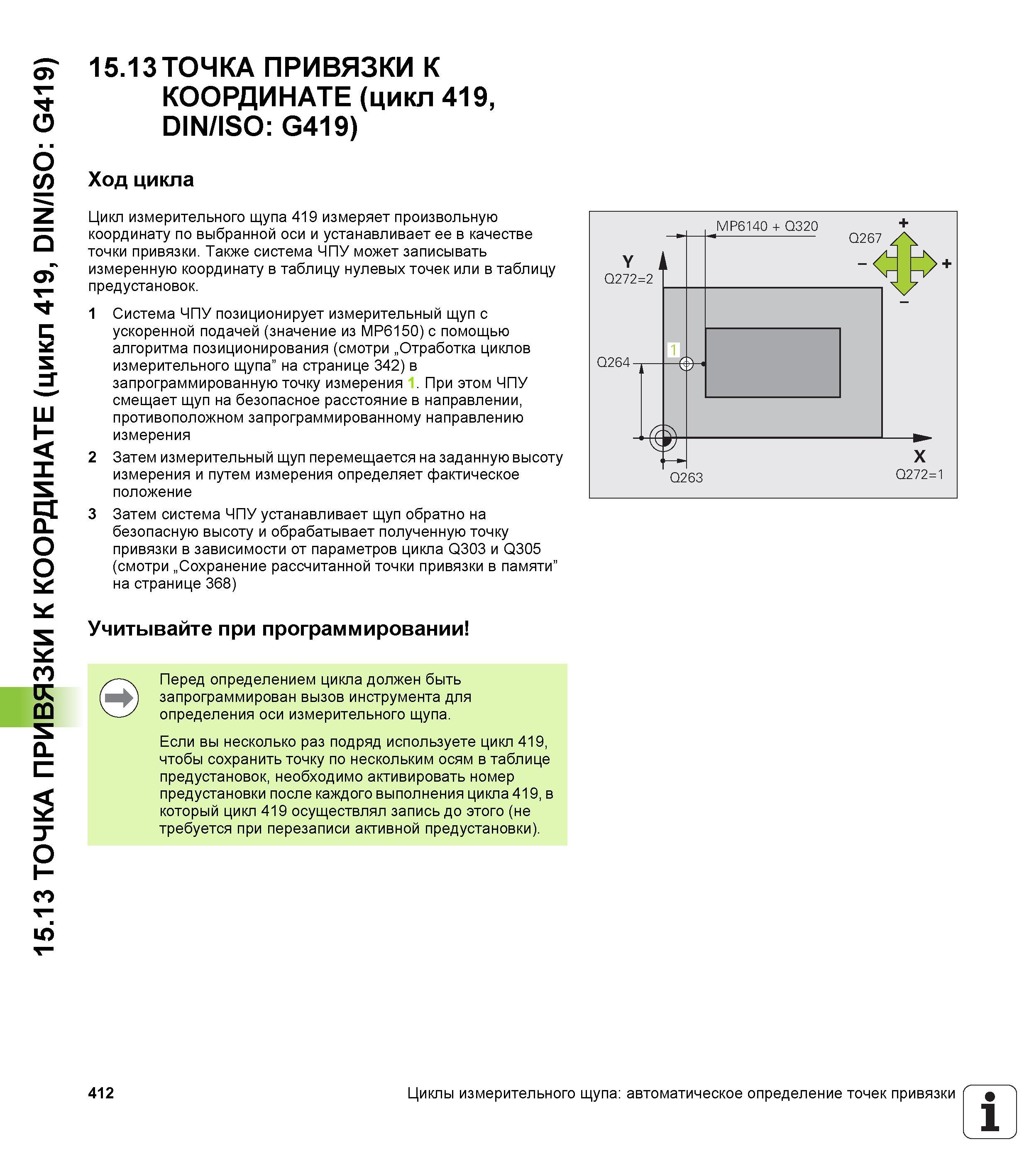

15.13 ТОЧКА ПРИВЯЗКИ К КООРДИНАТЕ (цикл 419, DIN/ISO G419) 15.13 ТОЧКА ПРИВЯЗКИ К КООРДИНАТЕ (цикл 419, DIN/ISO G419) Ход цикла Цикл измерительного щупа 419 измеряет произвольную координату по выбранной оси и устанавливает ее в качестве точки привязки. Также система ЧПУ может записывать измеренную координату в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в запрограммированную точку измерения 1. При этом ЧПУ смещает щуп на безопасное расстояние в направлении, противоположном запрограммированному направлению измерения 2 Затем измерительный щуп перемещается на заданную высоту измерения и путем измерения определяет фактическое положение 3 Затем система ЧПУ устанавливает щуп обратно на безопасную высоту и обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) Учитывайте при программировании МР6140 + Q320 + 1 - Q267 Q263 Q272=1 Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Если вы несколько раз подряд используете цикл 419, чтобы сохранить точку по нескольким осям в таблице предустановок, необходимо активировать номер предустановки после каждого выполнения цикла 419, в который цикл 419 осуществлял запись до этого (не требуется при перезаписи активной предустановки). 412 Циклы измерительного щупа автоматическое определение точек привязки 1
