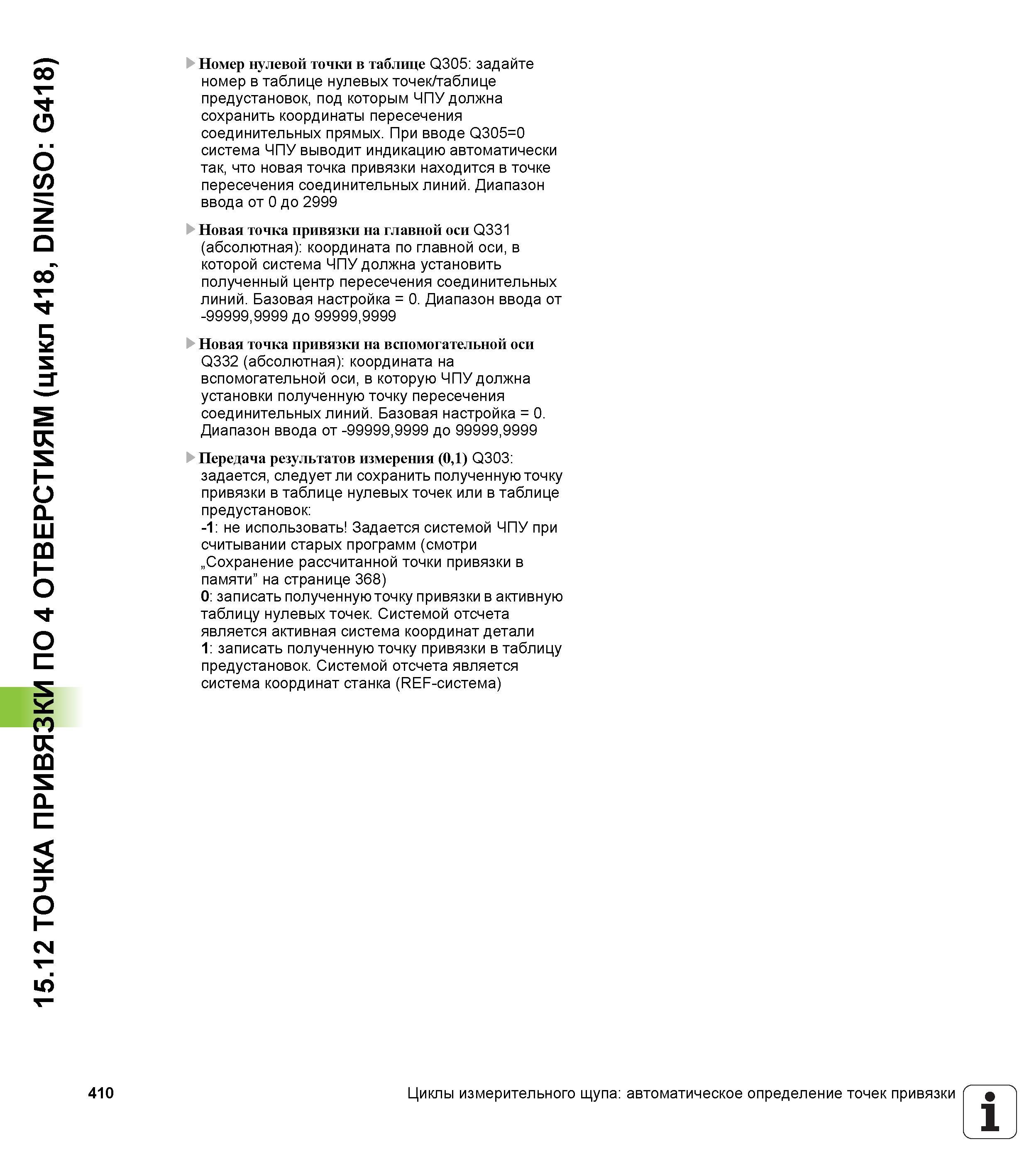

15.12 ТОЧКА ПРИВЯЗКИ ПО 4 ОТВЕРСТИЯМ (цикл 418, DIN/ISO G418) Номер нулевой точки в таблице Q305 задайте номер в таблице нулевых точек/таблице предустановок, под которым ЧПУ должна сохранить координаты пересечения соединительных прямых. При вводе Q305=0 система ЧПУ выводит индикацию автоматически так, что новая точка привязки находится в точке пересечения соединительных линий. Диапазон ввода от 0 до 2999 Новая точка привязки на главной оси Q331 (абсолютная) координата по главной оси, в которой система чПу должна установить полученный центр пересечения соединительных линий. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки на вспомогательной оси Q332 (абсолютная) координата на вспомогательной оси, в которую ЧПУ должна установки полученную точку пересечения соединительных линий. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Задается системой ЧПУ при считывании старых программ (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) 410 Циклы измерительного щупа автоматическое определение точек привязки 1 _'
