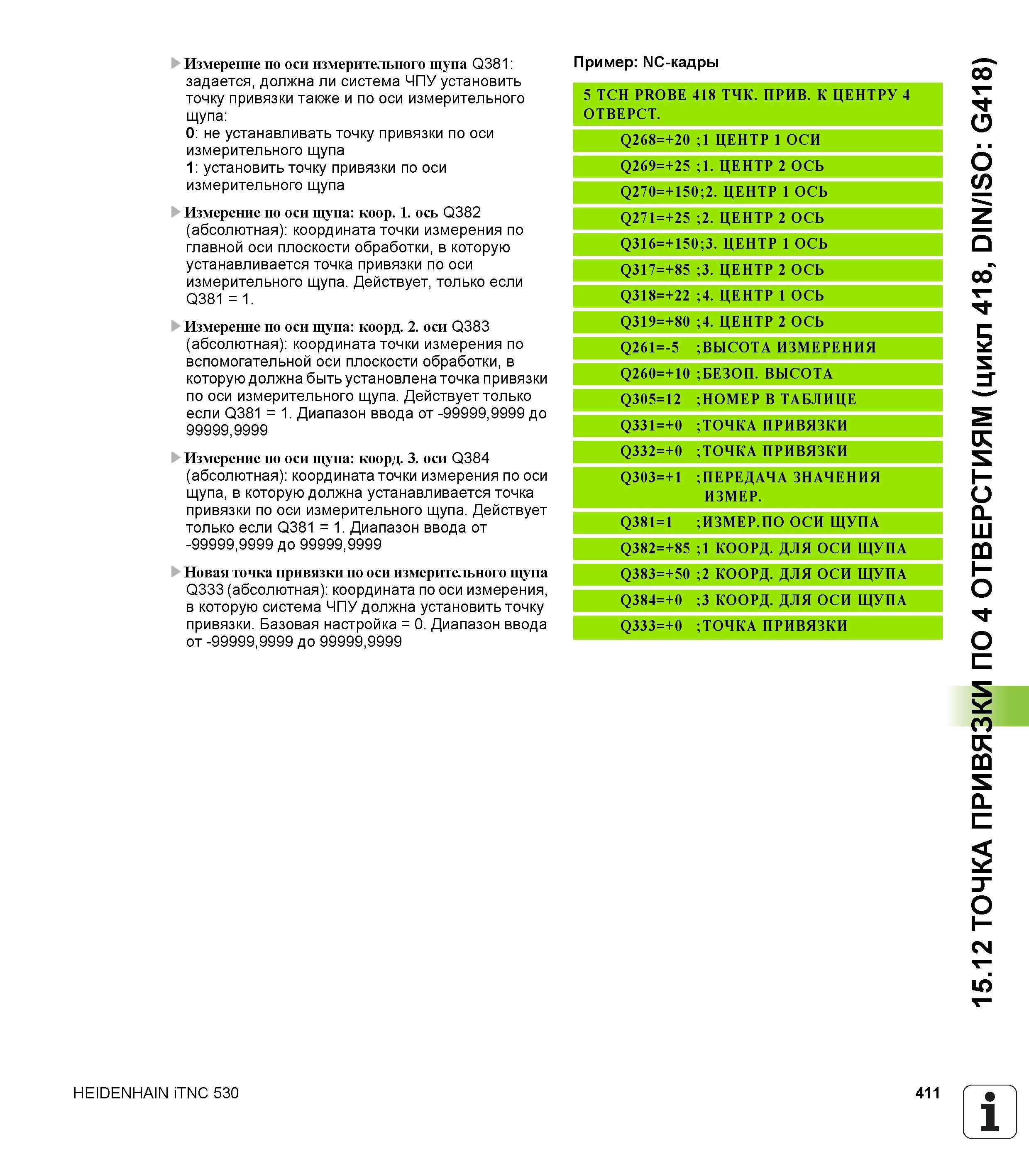

411 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.411

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 411 0411 Lab2u

Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа коор. 1. ось Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует, только если Q381 = 1. Измерение по оси щупа коорд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Измерение по оси щупа коорд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (абсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 5 TCH PROBE 418 ТЧК. ПРИВ. К ЦЕНТРУ 4 ОТВЕРСТ. Q268=+20 ;1 ЦЕНТР 1 ОСИ Q269=+25 ;1. ЦЕНТР 2 ОСЬ Q270=+150;2. ЦЕНТР 1 ОСЬ Q271=+25 ;2. ЦЕНТР 2 ОСЬ Q316=+150;3. ЦЕНТР 1 ОСЬ Q317=+85 3. ЦЕНТР 2 ОСЬ Q318=+22 4. ЦЕНТР 1 ОСЬ Q319=+80 4. ЦЕНТР 2 ОСЬ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q260=+10 БЕЗОП. ВЫСОТА Q305=12 НОМЕР В ТАБЛИЦЕ Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ИЗМЕР. ПО ОСИ ЩУПА Q382=+85 1 КООРД. ДЛЯ ОСИ ЩУПА Q383=+50 2 КООРД. ДЛЯ ОСИ ЩУПА Q384=+0 3 КООРД. ДЛЯ ОСИ ЩУПА Q333=+0 ТОЧКА ПРИВЯЗКИ HEIDENHAIN iTNC 530 411 1 _' 15.12 ТОЧКА ПРИВЯЗКИ ПО 4 ОТВЕРСТИЯМ (цикл 418, DIN/ISO G418)
