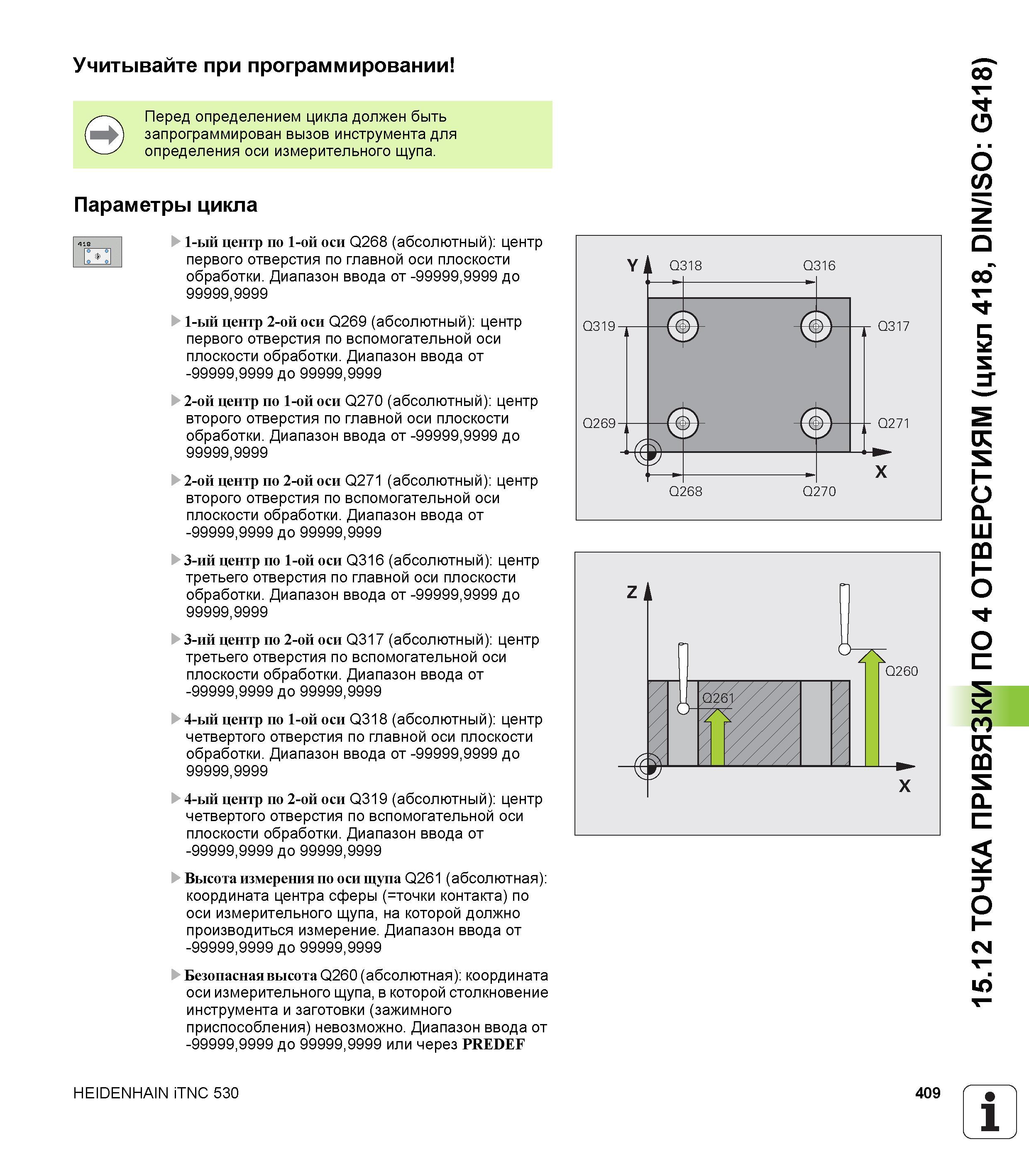

Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Параметры цикла 1-ый центр по 1-ой оси Q268 (абсолютный) центр первого отверстия по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 1-ый центр 2-ой оси Q269 (абсолютный) центр первого отверстия по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-ой центр по 1-ой оси Q270 (абсолютный) центр второго отверстия по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 2-ой центр по 2-ой оси Q271 (абсолютный) центр второго отверстия по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 3-ий центр по 1-ой оси Q316 (абсолютный) центр третьего отверстия по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 3-ий центр по 2-ой оси Q317 (абсолютный) центр третьего отверстия по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 4-ый центр по 1-ой оси Q318 (абсолютный) центр четвертого отверстия по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 4-ый центр по 2-ой оси Q319 (абсолютный) центр четвертого отверстия по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF HEIDENHAIN iTNC 530 409 1 15.12 ТОЧКА ПРИВЯЗКИ ПО 4 ОТВЕРСТИЯМ (цикл 418, DIN/ISO G418)
