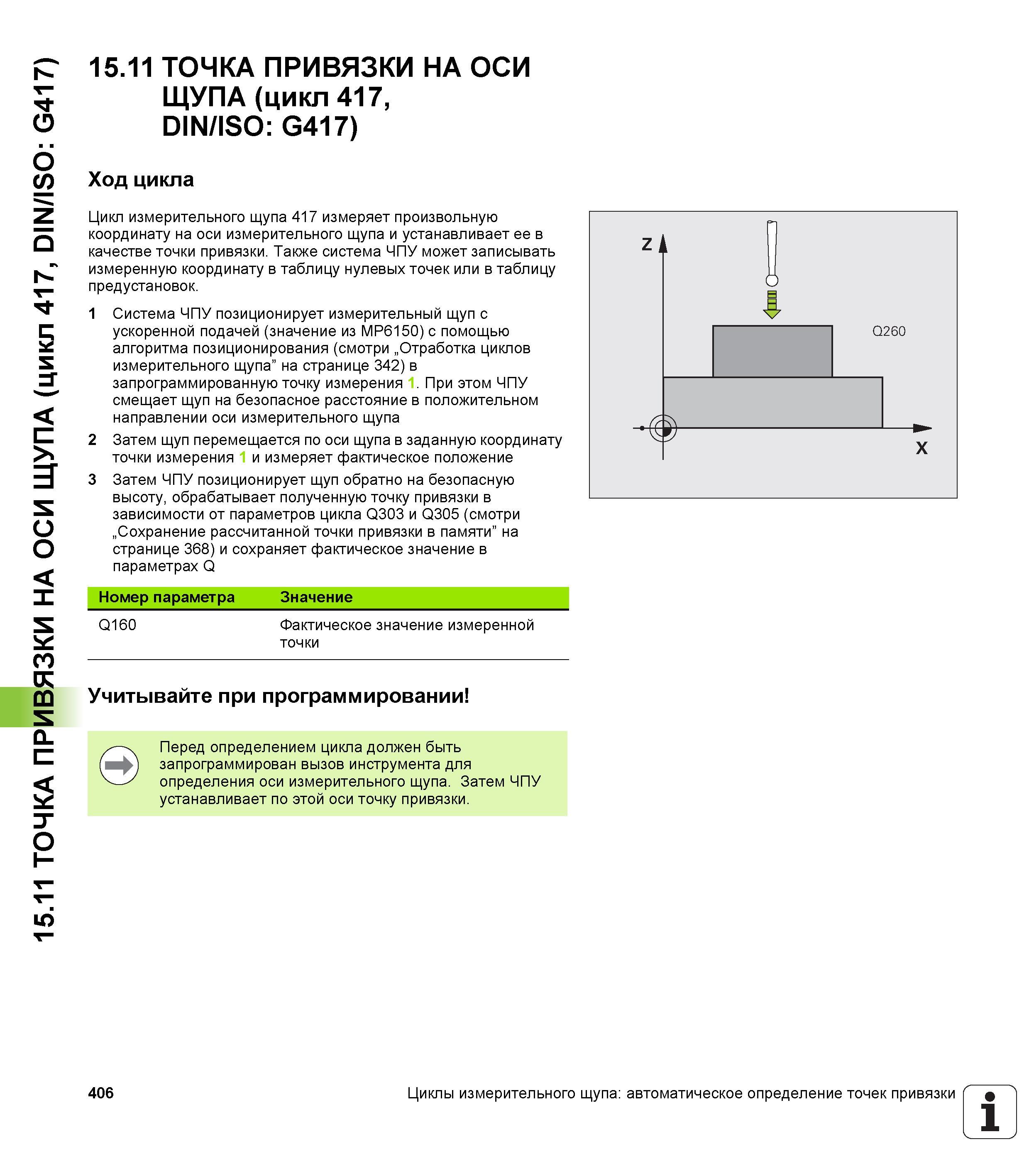

15.11 ТОЧКА ПРИВЯЗКИ НА ОСИ ЩУПА (цикл 417, DIN/ISO G417) 15.11 ТОЧКА ПРИВЯЗКИ НА ОСИ ЩУПА (цикл 417, DIN/ISO G417) Ход цикла Цикл измерительного щупа 417 измеряет произвольную координату на оси измерительного щупа и устанавливает ее в качестве точки привязки. Также система ЧПУ может записывать измеренную координату в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в запрограммированную точку измерения 1. При этом ЧПУ смещает щуп на безопасное расстояние в положительном направлении оси измерительного щупа 2 Затем щуп перемещается по оси щупа в заданную координату точки измерения 1 и измеряет фактическое положение 3 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) и сохраняет фактическое значение в параметрах Q Номер параметра Значение Q160 Фактическое значение измеренной точки Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Затем ЧПУ устанавливает по этой оси точку привязки. 406 Циклы измерительного щупа автоматическое определение точек привязки 1
