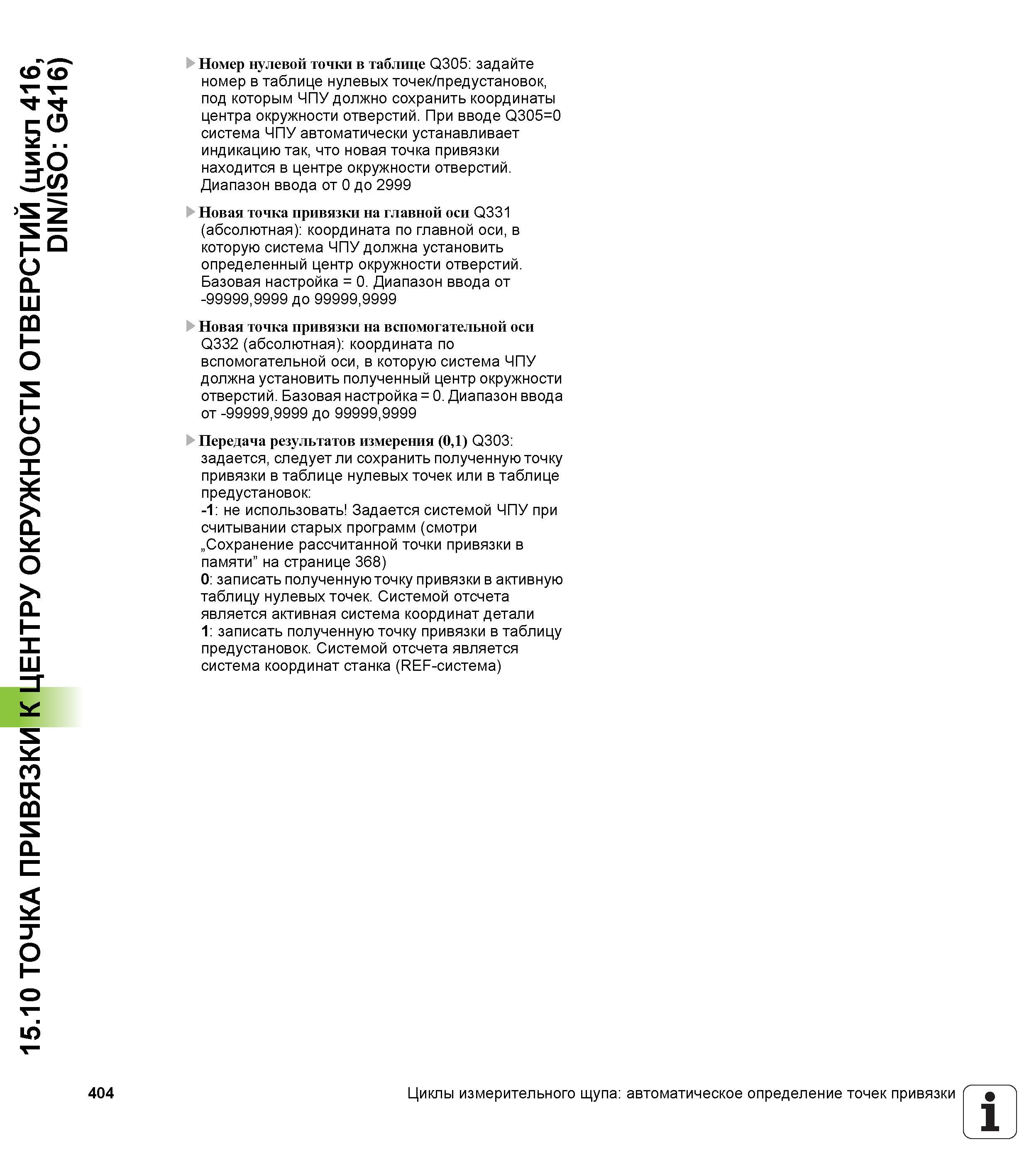

15.10 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416) Номер нулевой точки в таблице Q305 задайте номер в таблице нулевых точек/предустановок, под которым ЧПУ должно сохранить координаты центра окружности отверстий. При вводе Q305=0 система ЧПУ автоматически устанавливает индикацию так, что новая точка привязки находится в центре окружности отверстий. Диапазон ввода от 0 до 2999 Новая точка привязки на главной оси Q331 (абсолютная) координата по главной оси, в которую система ЧПУ должна установить определенный центр окружности отверстий. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки на вспомогательной оси Q332 (абсолютная) координата по вспомогательной оси, в которую система ЧПУ должна установить полученный центр окружности отверстий. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Задается системой ЧПУ при считывании старых программ (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) 404 Циклы измерительного щупа автоматическое определение точек привязки 1
