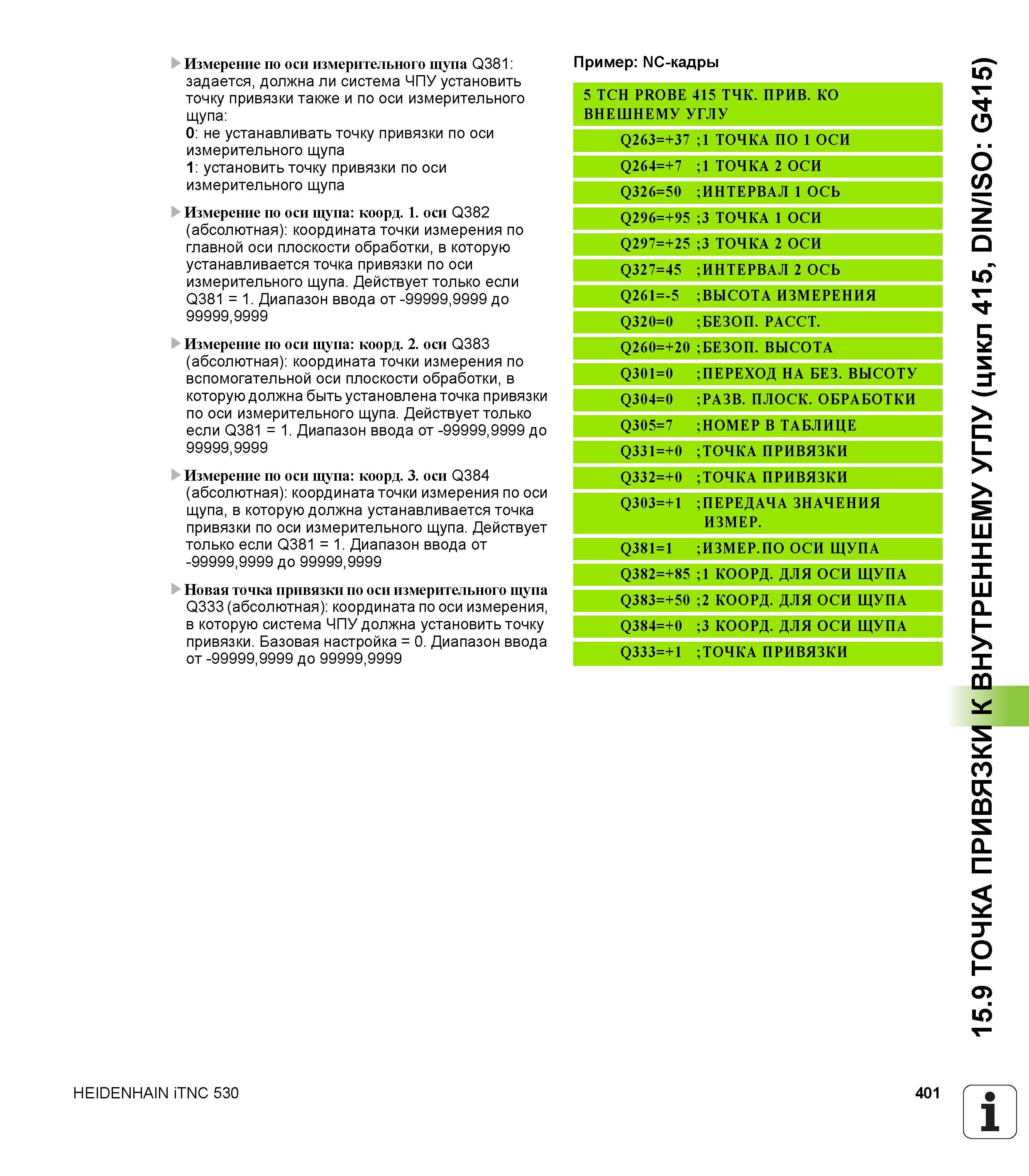

401 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.401

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 401 0401 Lab2u

Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа коорд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа коорд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа коорд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (абсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 5 TCH PROBE 415 ТЧК. ПРИВ. КО ВНЕШНЕМУ УГЛУ Q263=+37 ;1 ТОЧКА ПО 1 ОСИ Q264=+7 ;1 ТОЧКА 2 ОСИ Q326=50 ;ИНТЕРВАЛ 1 ОСЬ 5 9 + = 6 9 2 Q ;3 ТОЧКА 1 ОСИ Q297=+25 ;3 ТОЧКА 2 ОСИ Q327=45 ;ИНТЕРВАЛ 2 ОСЬ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+20 ;БЕЗОП. ВЫСОТА Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q304=0 ;РАЗВ. ПЛОСК. ОБРАБОТКИ Q305=7 ;НОМЕР В ТАБЛИЦЕ Q331=+0 ; ТОЧКА ПРИВЯЗКИ Q332=+0 ; ТОЧКА ПРИВЯЗКИ Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ;ИЗМЕР. ПО ОСИ ЩУПА Q382=+85 ;1 КООРД. ДЛЯ ОСИ ЩУПА Q383=+50 ;2 КООРД. ДЛЯ ОСИ ЩУПА Q384=+0 ;3 КООРД. ДЛЯ ОСИ ЩУПА Q333=+1 ; ТОЧКА ПРИВЯЗКИ HEIDENHAIN iTNC 530 401 1 _' 15.9 ТОЧКА ПРИВЯЗКИ К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415)
