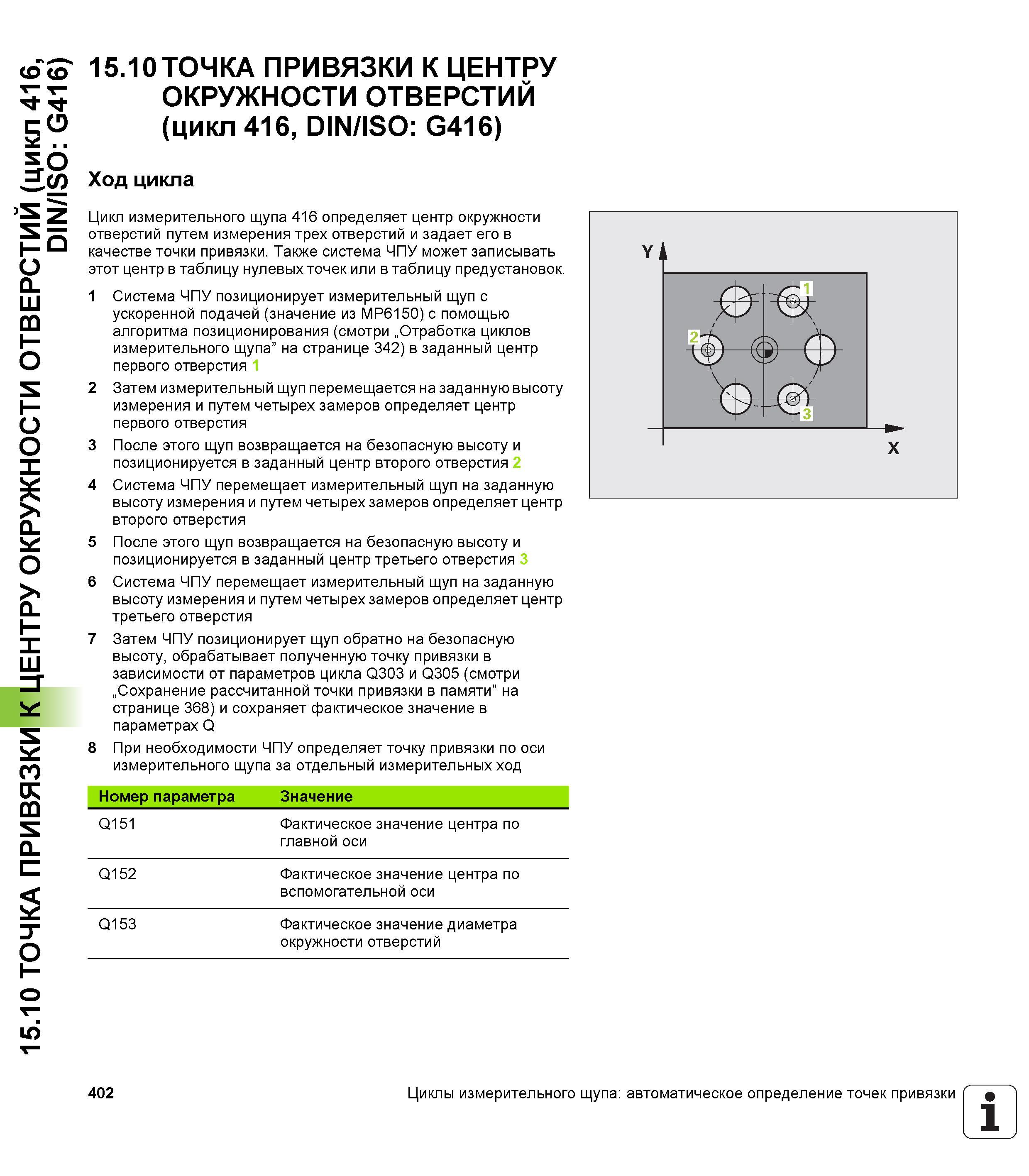

15.10 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416) 15.10 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416) Ход цикла Цикл измерительного щупа 416 определяет центр окружности отверстий путем измерения трех отверстий и задает его в качестве точки привязки. Также система ЧПУ может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в заданный центр первого отверстия 1 2 Затем измерительный щуп перемещается на заданную высоту измерения и путем четырех замеров определяет центр первого отверстия 3 После этого щуп возвращается на безопасную высоту и позиционируется в заданный центр второго отверстия 2 4 Система ЧПУ перемещает измерительный щуп на заданную высоту измерения и путем четырех замеров определяет центр второго отверстия 5 После этого щуп возвращается на безопасную высоту и позиционируется в заданный центр третьего отверстия 3 6 Система ЧПУ перемещает измерительный щуп на заданную высоту измерения и путем четырех замеров определяет центр третьего отверстия 7 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) и сохраняет фактическое значение в параметрах Q 8 При необходимости ЧПУ определяет точку привязки по оси измерительного щупа за отдельный измерительных ход Y| М Гг гд (ф) V \ пи X Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q153 Фактическое значение диаметра окружности отверстий 402 Циклы измерительного щупа автоматическое определение точек привязки 1
