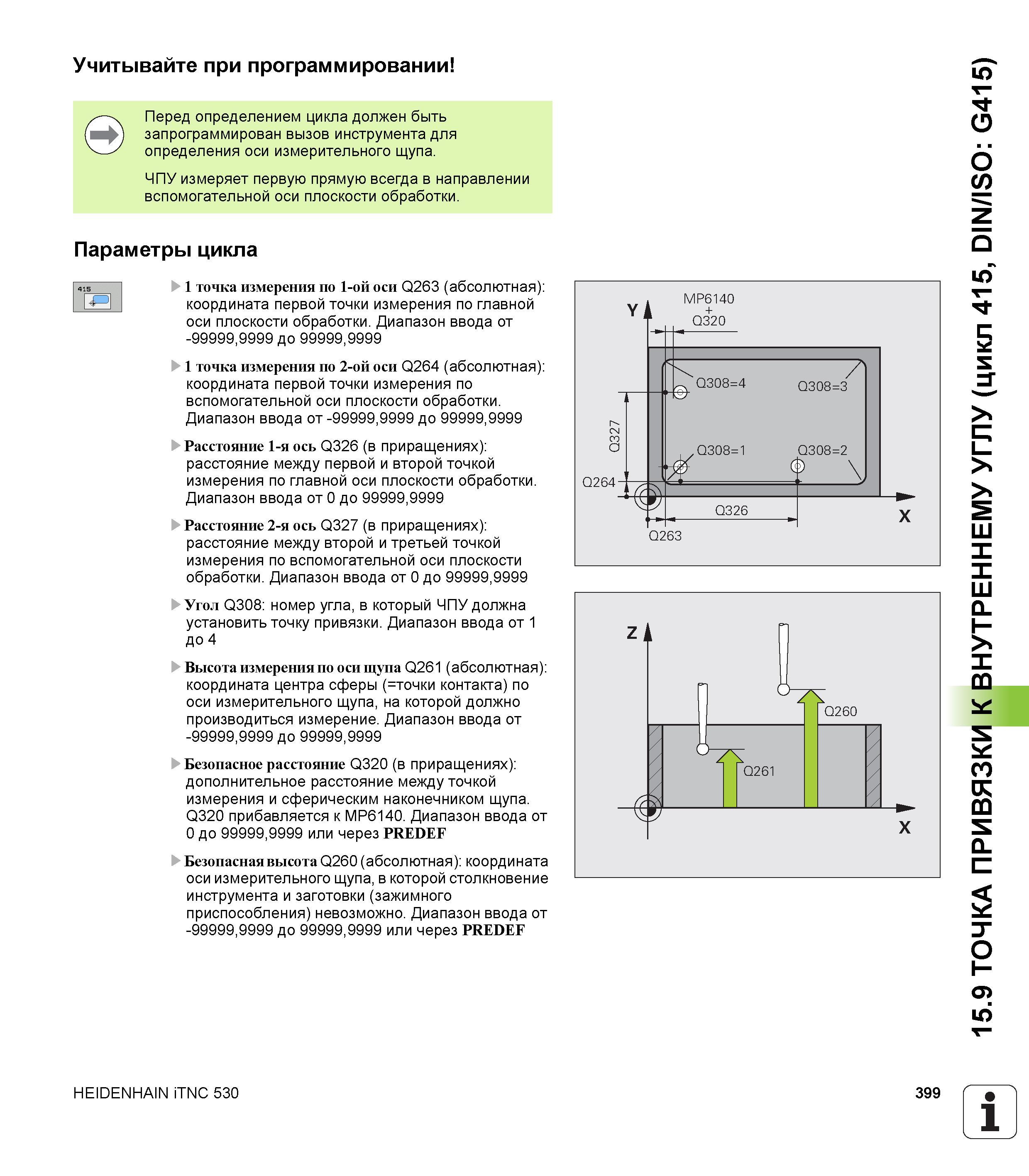

399 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.399

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 399 0399 Lab2u

Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. ЧПУ измеряет первую прямую всегда в направлении вспомогательной оси плоскости обработки. Параметры цикла 1 точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Расстояние 1-я ось Q326 (в приращениях) расстояние между первой и второй точкой измерения по главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Расстояние 2-я ось Q327 (в приращениях) расстояние между второй и третьей точкой измерения по вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Угол Q308 номер угла, в который ЧПУ должна установить точку привязки. Диапазон ввода от 1 до 4 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к MP6140. Диапазон ввода от 0 до 99999,9999 или через PREDEF Безопасная высота Q260 (абсолютная) координата оси измерительного щупа, в которой столкновение инструмента и заготовки (зажимного приспособления) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 или через PREDEF Z и П 1 TQ260 I tl L HEIDENHAIN iTNC 530 399 1 _' 15.9 ТОЧКА ПРИВЯЗКИ К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415)
