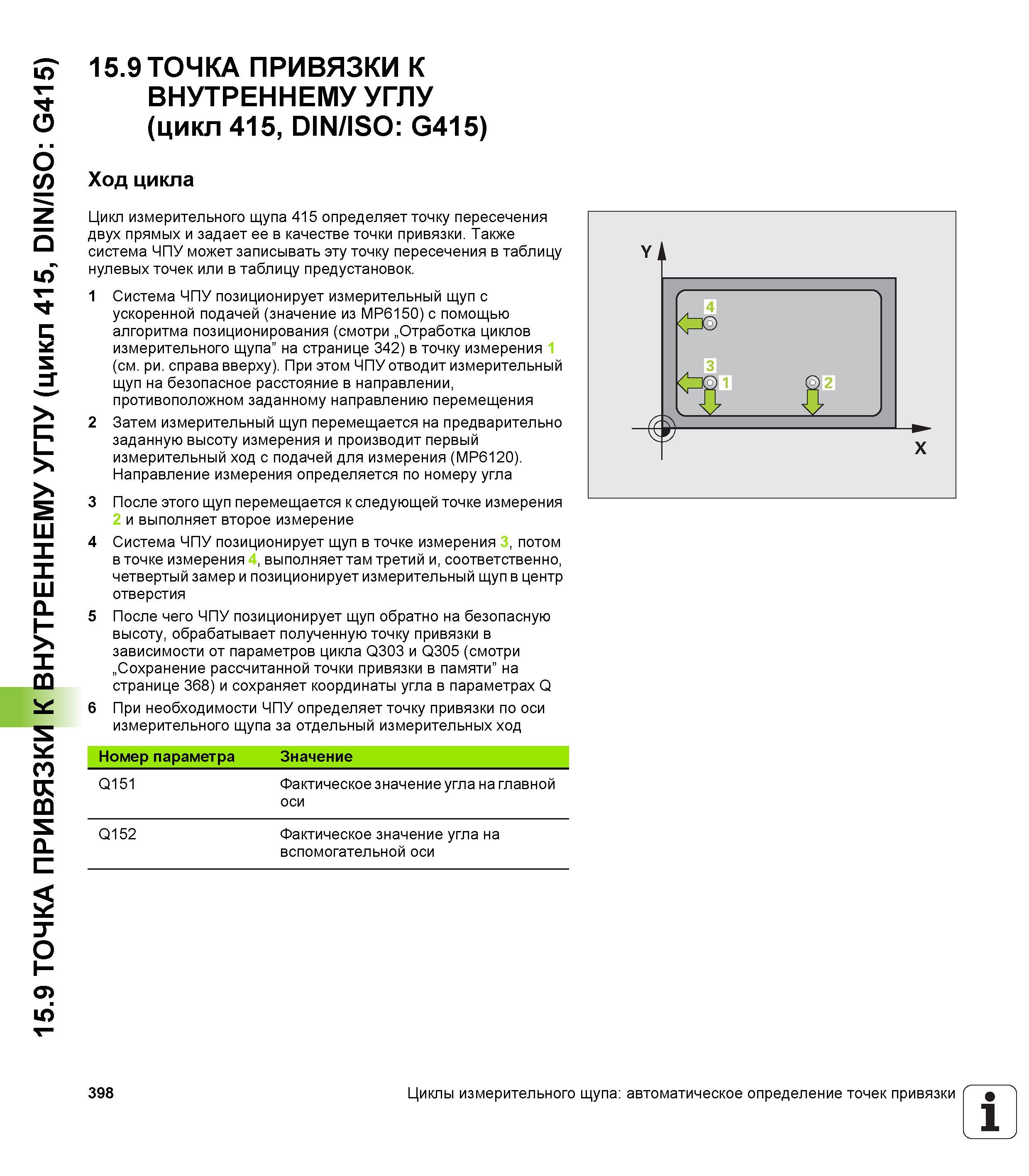

15.9 ТОЧКА ПРИВЯЗКИ К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415) 15.9 ТОЧКА ПРИВЯЗКИ К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415) Ход цикла Цикл измерительного щупа 415 определяет точку пересечения двух прямых и задает ее в качестве точки привязки. Также система ЧПУ может записывать эту точку пересечения в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в точку измерения 1 (см. ри. справа вверху). При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120). Направление измерения определяется по номеру угла 3 После этого щуп перемещается к следующей точке измерения 2 и выполняет второе измерение 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер и позиционирует измерительный щуп в центр отверстия 5 После чего ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 368) и сохраняет координаты угла в параметрах Q 6 При необходимости ЧПУ определяет точку привязки по оси измерительного щупа за отдельный измерительных ход Номер параметра Значение Q151 Фактическое значение угла на главной оси Q152 Фактическое значение угла на вспомогательной оси 398 Циклы измерительного щупа автоматическое определение точек привязки 1
