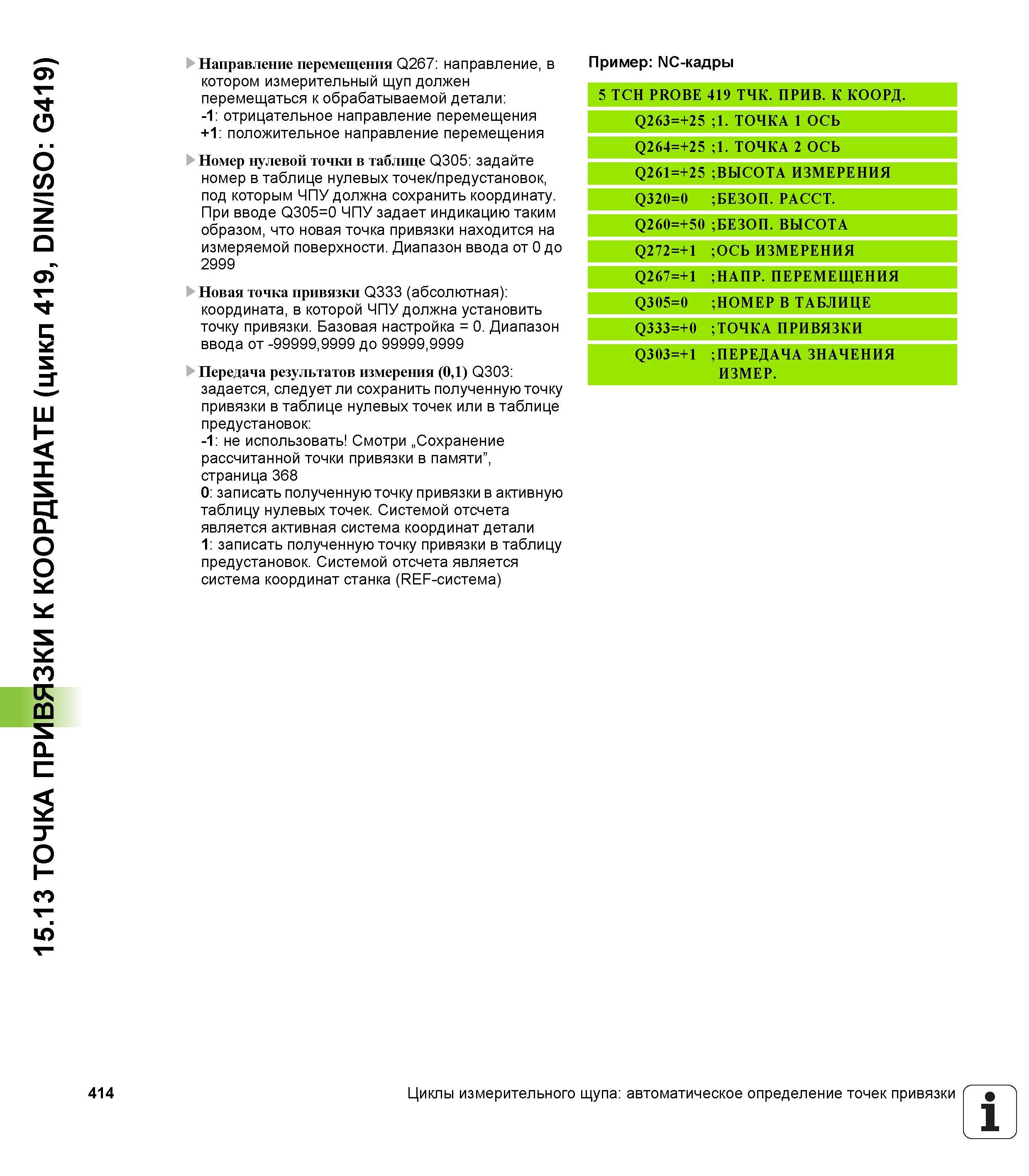

15.13 ТОЧКА ПРИВЯЗКИ К КООРДИНАТЕ (цикл 419, DIN/ISO G419) Направление перемещения Q267 направление, в котором измерительный щуп должен перемещаться к обрабатываемой детали -1 отрицательное направление перемещения +1 положительное направление перемещения Номер нулевой точки в таблице Q305 задайте номер в таблице нулевых точек/предустановок, под которым ЧПУ должна сохранить координату. При вводе Q305=0 ЧПУ задает индикацию таким образом, что новая точка привязки находится на измеряемой поверхности. Диапазон ввода от 0 до 2999 Новая точка привязки Q333 (абсолютная) координата, в которой ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Смотри „Сохранение рассчитанной точки привязки в памяти”, страница 368 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) Пример NC-кадры 5 TCH PROBE 419 ТЧК. ПРИВ. К КООРД. Q263=+25 1. ТОЧКА 1 ОСЬ Q264=+25 1. ТОЧКА 2 ОСЬ Q261=+25 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+50 БЕЗОП. ВЫСОТА Q272=+1 ОСЬ ИЗМЕРЕНИЯ Q267=+1 НАПР. ПЕРЕМЕЩЕНИЯ Q305=0 НОМЕР В ТАБЛИЦЕ Q333=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. 414 Циклы измерительного щупа автоматическое определение точек привязки 1
