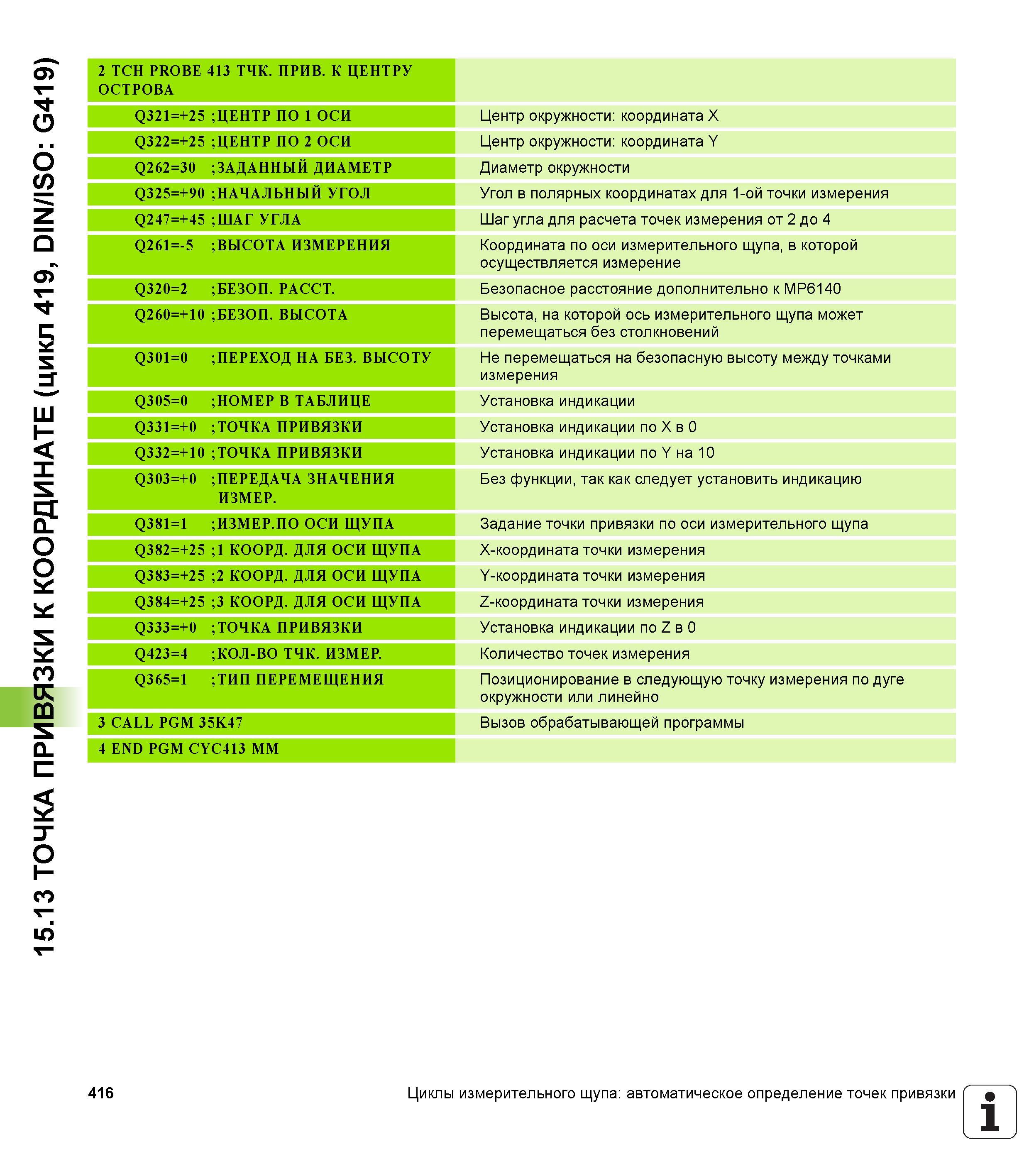

15.13 ТОЧКА ПРИВЯЗКИ К КООРДИНАТЕ (цикл 419, DIN/ISO G419) 2 TCH PROBE 413 ТЧК. ПРИВ. К ЦЕНТРУ ОСТРОВА Q321=+25 ;ЦЕНТР ПО 1 ОСИ Центр окружности координата X Q322=+25 ;ЦЕНТР ПО 2 ОСИ Центр окружности координата Y Q262=30 ЗАДАННЫЙ ДИАМЕТР Диаметр окружности Q325=+90 ;НАЧАЛЬНЫЙ УГОЛ Угол в полярных координатах для 1-ой точки измерения Q247=+45 ;ШАГ УГЛА Шаг угла для расчета точек измерения от 2 до 4 Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Координата по оси измерительного щупа, в которой осуществляется измерение Q320=2 БЕЗОП. РАССТ. Безопасное расстояние дополнительно к MP6140 Q260=+10 ;БЕЗОП. ВЫСОТА Высота, на которой ось измерительного щупа может перемещаться без столкновений Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Не перемещаться на безопасную высоту между точками измерения Q305=0 НОМЕР В ТАБЛИЦЕ Установка индикации Q331=+0 ТОЧКА ПРИВЯЗКИ Установка индикации по X в 0 Q332=+10 ТОЧКА ПРИВЯЗКИ Установка индикации по Y на 10 Q303=+0 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Без функции, так как следует установить индикацию Q381=1 ИЗМЕР. ПО ОСИ ЩУПА Задание точки привязки по оси измерительного щупа Q382=+25 1 КООРД. ДЛЯ ОСИ ЩУПА X-координата точки измерения 5 2 + = 3 8 3 Q 2 КООРД. ДЛЯ ОСИ ЩУПА Y-координата точки измерения Q384=+25 3 КООРД. ДЛЯ ОСИ ЩУПА Z-координата точки измерения Q333=+0 ТОЧКА ПРИВЯЗКИ Установка индикации по Z в 0 Q423=4 КОЛ-ВО ТЧК. ИЗМЕР. Количество точек измерения Q365=1 ТИП ПЕРЕМЕЩЕНИЯ Позиционирование в следующую точку измерения по дуге окружности или линейно 3 CALL PGM 35K47 Вызов обрабатывающей программы 4 END PGM CYC413 ММ 416 Циклы измерительного щупа автоматическое определение точек привязки 1
