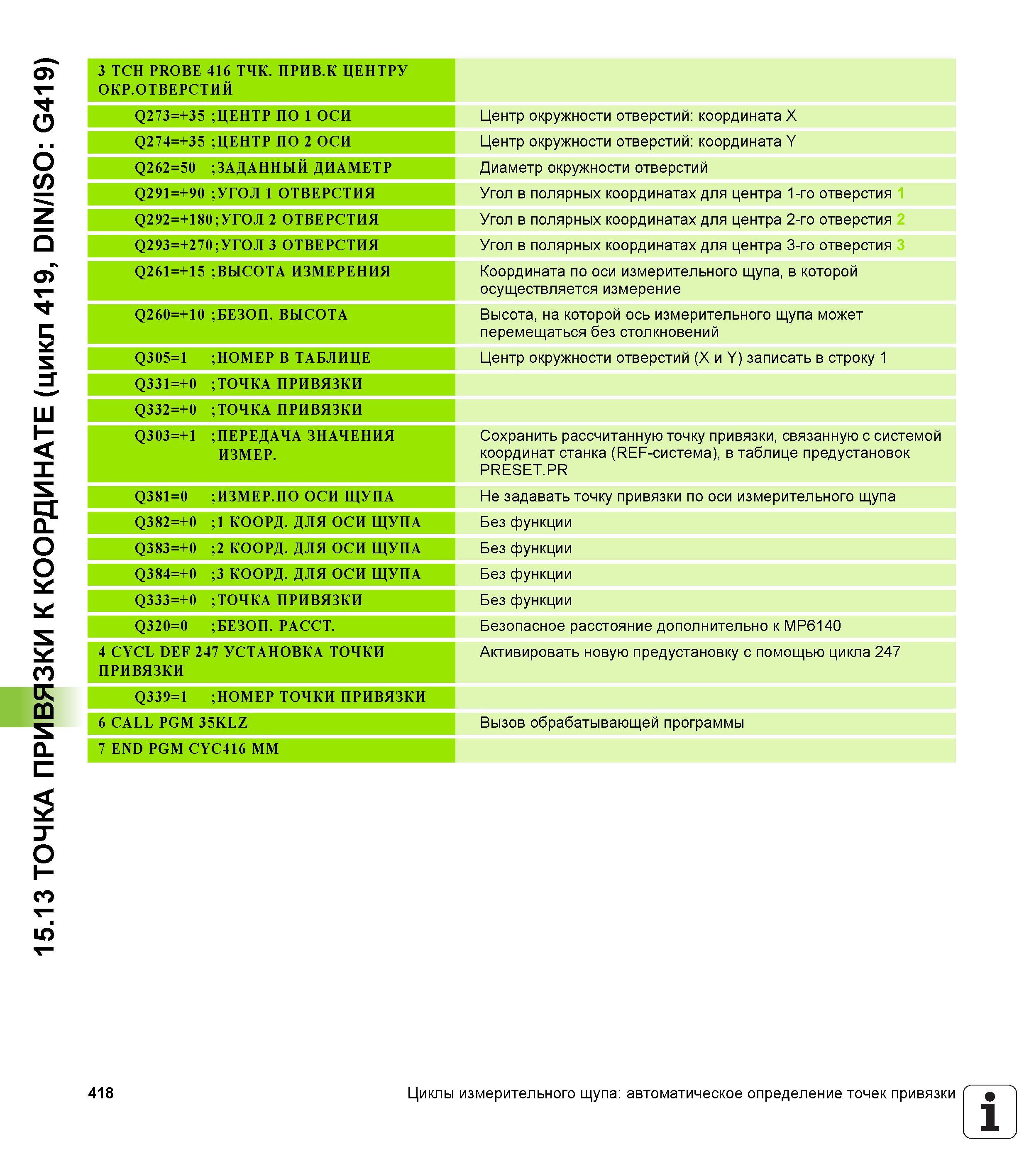

15.13 ТОЧКА ПРИВЯЗКИ К КООРДИНАТЕ (цикл 419, DIN/ISO G419) 3 TCH PROBE 416 ТЧК. ПРИВ.К ЦЕНТРУ ОКР. ОТВЕРСТИЙ Q273=+35 ;ЦЕНТР ПО 1 ОСИ Центр окружности отверстий координата X Q274=+35 ;ЦЕНТР ПО 2 ОСИ Центр окружности отверстий координата Y Q262=50 ЗАДАННЫЙ ДИАМЕТР Диаметр окружности отверстий Q291=+90 ;УГОЛ 1 ОТВЕРСТИЯ Угол в полярных координатах для центра 1-го отверстия 1 Q292=+180;УГОЛ 2 ОТВЕРСТИЯ Угол в полярных координатах для центра 2-го отверстия 2 Q293=+270;УГОЛ 3 ОТВЕРСТИЯ Угол в полярных координатах для центра 3-го отверстия 3 Q261=+15 ;ВЫСОТА ИЗМЕРЕНИЯ Координата по оси измерительного щупа, в которой осуществляется измерение Q260=+10 ;БЕЗОП. ВЫСОТА Высота, на которой ось измерительного щупа может перемещаться без столкновений Q305=1 НОМЕР В ТАБЛИЦЕ Центр окружности отверстий (X и Y) записать в строку 1 Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Сохранить рассчитанную точку привязки, связанную с системой координат станка (REF-система), в таблице предустановок PRESET.PR Q381=0 ИЗМЕР. ПО ОСИ ЩУПА Не задавать точку привязки по оси измерительного щупа Q382=+0 1 КООРД. ДЛЯ ОСИ ЩУПА Без функции Q383=+0 2 КООРД. ДЛЯ ОСИ ЩУПА Без функции Q384=+0 3 КООРД. ДЛЯ ОСИ ЩУПА Без функции Q333=+0 ТОЧКА ПРИВЯЗКИ Без функции Q320=0 БЕЗОП. РАССТ. Безопасное расстояние дополнительно к MP6140 4 CYCL DEF 247 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ Активировать новую предустановку с помощью цикла 247 Q339=1 НОМЕР ТОЧКИ ПРИВЯЗКИ 6 CALL PGM 35KLZ Вызов обрабатывающей программы 7 END PGM CYC416 ММ 418 Циклы измерительного щупа автоматическое определение точек привязки 1
