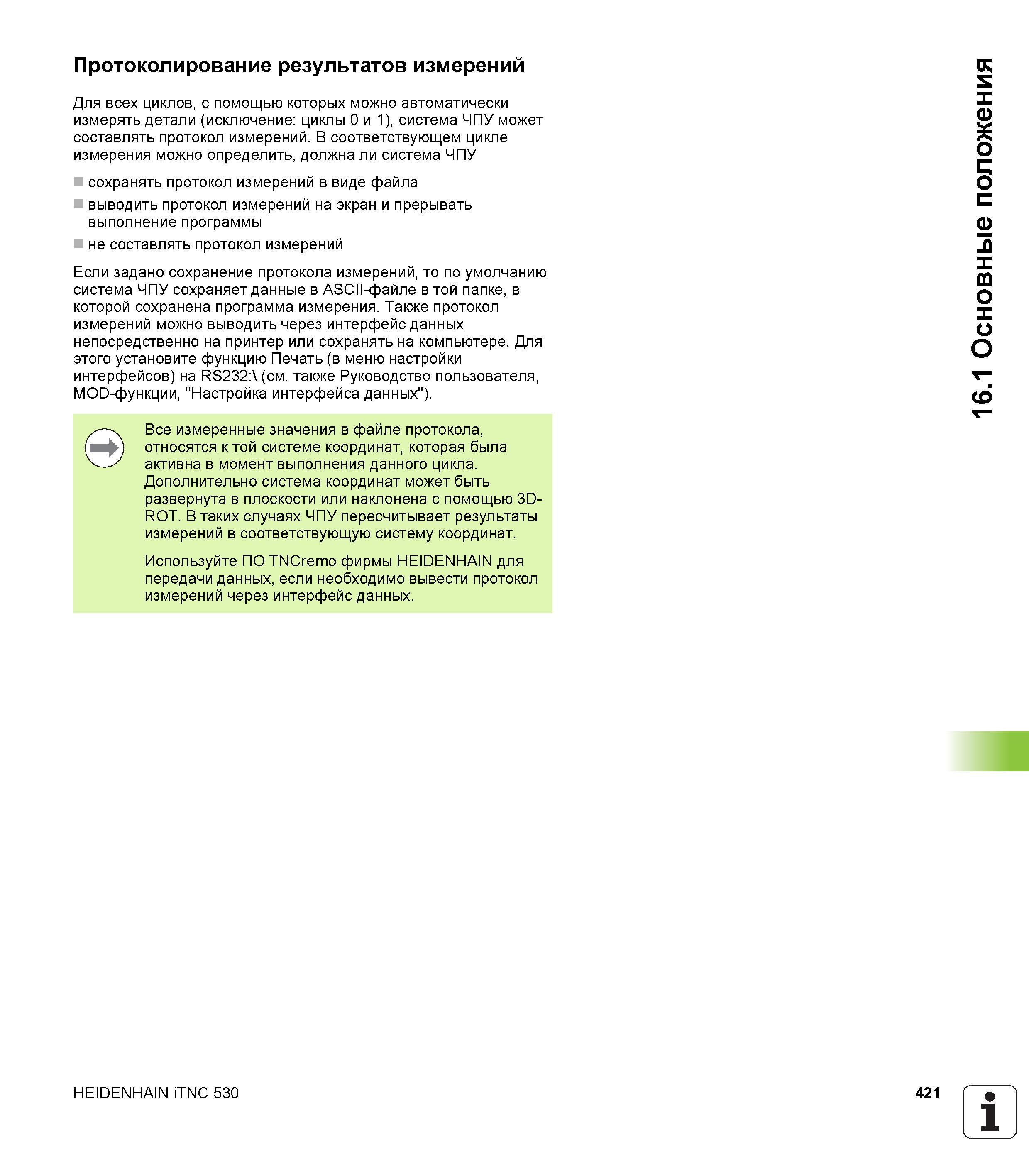

421 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.421

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 421 0421 Lab2u

Протоколирование результатов измерений Для всех циклов, с помощью которых можно автоматически измерять детали (исключение циклы 0 и 1), система ЧПУ может составлять протокол измерений. В соответствующем цикле измерения можно определить, должна ли система ЧПУ сохранять протокол измерений в виде файла выводить протокол измерений на экран и прерывать выполнение программы не составлять протокол измерений Если задано сохранение протокола измерений, то по умолчанию система ЧПУ сохраняет данные в ASCII-файле в той папке, в которой сохранена программа измерения. Также протокол измерений можно выводить через интерфейс данных непосредственно на принтер или сохранять на компьютере. Для этого установите функцию Печать (в меню настройки интерфейсов) на RS232:\ (см. также Руководство пользователя, MOD-функции, "Настройка интерфейса данных"). Все измеренные значения в файле протокола, относятся к той системе координат, которая была активна в момент выполнения данного цикла. Дополнительно система координат может быть развернута в плоскости или наклонена с помощью 3D-ROT. В таких случаях ЧПУ пересчитывает результаты измерений в соответствующую систему координат. Используйте ПО TNCremo фирмы HEIDENHAIN для передачи данных, если необходимо вывести протокол измерений через интерфейс данных. HEIDENHAIN iTNC 530 421 1 16.1 Основные положения
