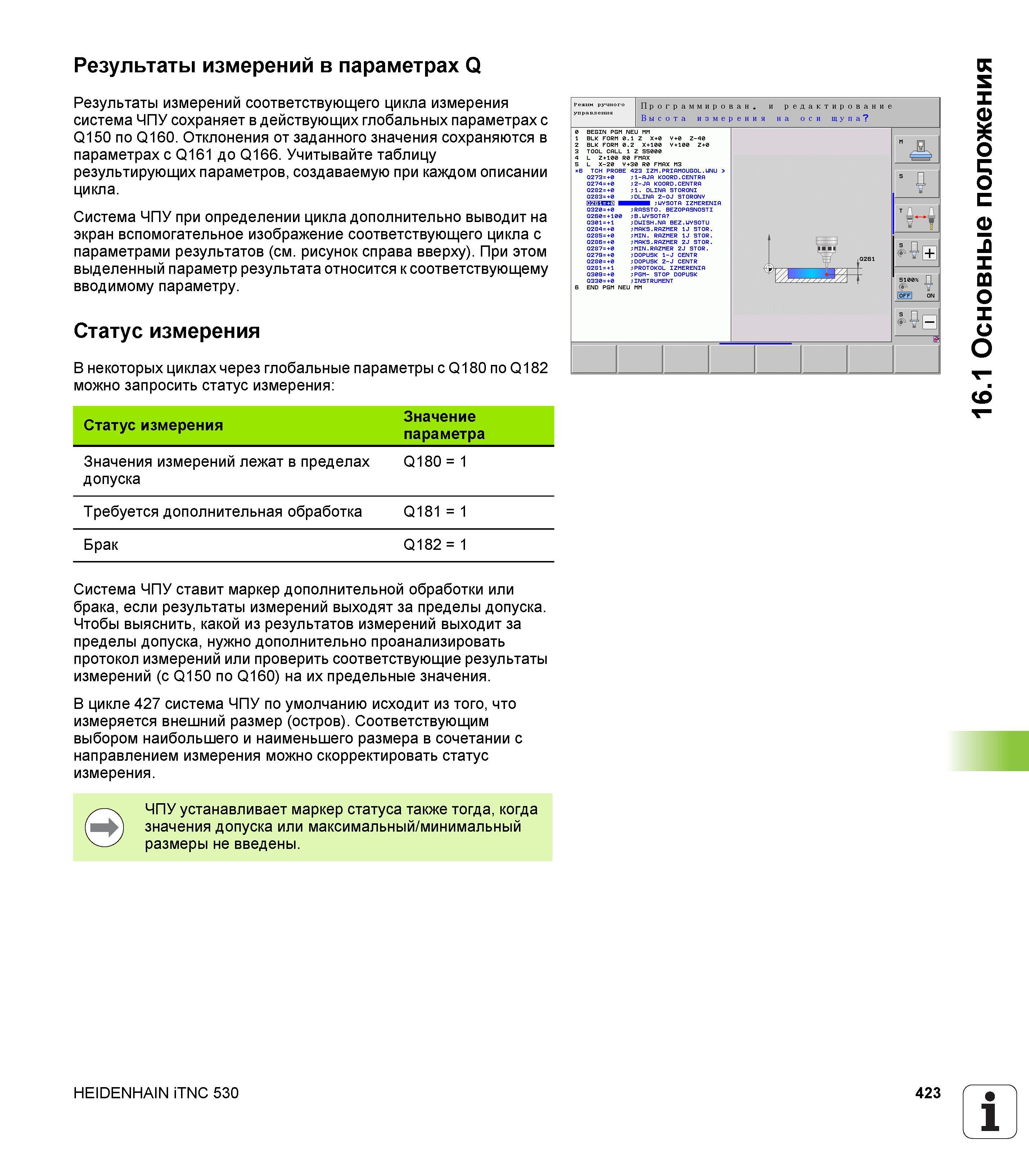

423 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.423

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 423 0423 Lab2u

Результаты измерений в параметрах Q Результаты измерений соответствующего цикла измерения система ЧПУ сохраняет в действующих глобальных параметрах с Q150 по Q160. Отклонения от заданного значения сохраняются в параметрах с Q161 до Q166. Учитывайте таблицу результирующих параметров, создаваемую при каждом описании цикла. Система ЧПУ при определении цикла дополнительно выводит на экран вспомогательное изображение соответствующего цикла с параметрами результатов (см. рисунок справа вверху). При этом выделенный параметр результата относится к соответствующему вводимому параметру. Статус измерения В некоторых циклах через глобальные параметры с Q180 по Q182 можно запросить статус измерения Статус измерения Значение параметра Значения измерений лежат в пределах Q180 = 1 допуска Требуется дополнительная обработка Q181 = 1 Брак Q182 = 1 Система ЧПУ ставит маркер дополнительной обработки или брака, если результаты измерений выходят за пределы допуска. Чтобы выяснить, какой из результатов измерений выходит за пределы допуска, нужно дополнительно проанализировать протокол измерений или проверить соответствующие результаты измерений (с Q150 по Q160) на их предельные значения. В цикле 427 система ЧПУ по умолчанию исходит из того, что измеряется внешний размер (остров). Соответствующим выбором наибольшего и наименьшего размера в сочетании с направлением измерения можно скорректировать статус измерения. ЧПУ устанавливает маркер статуса также тогда, когда значения допуска или максимальный/минимальный размеры не введены. HEIDENHAIN iTNC 530 423 16.1 Основные положения
