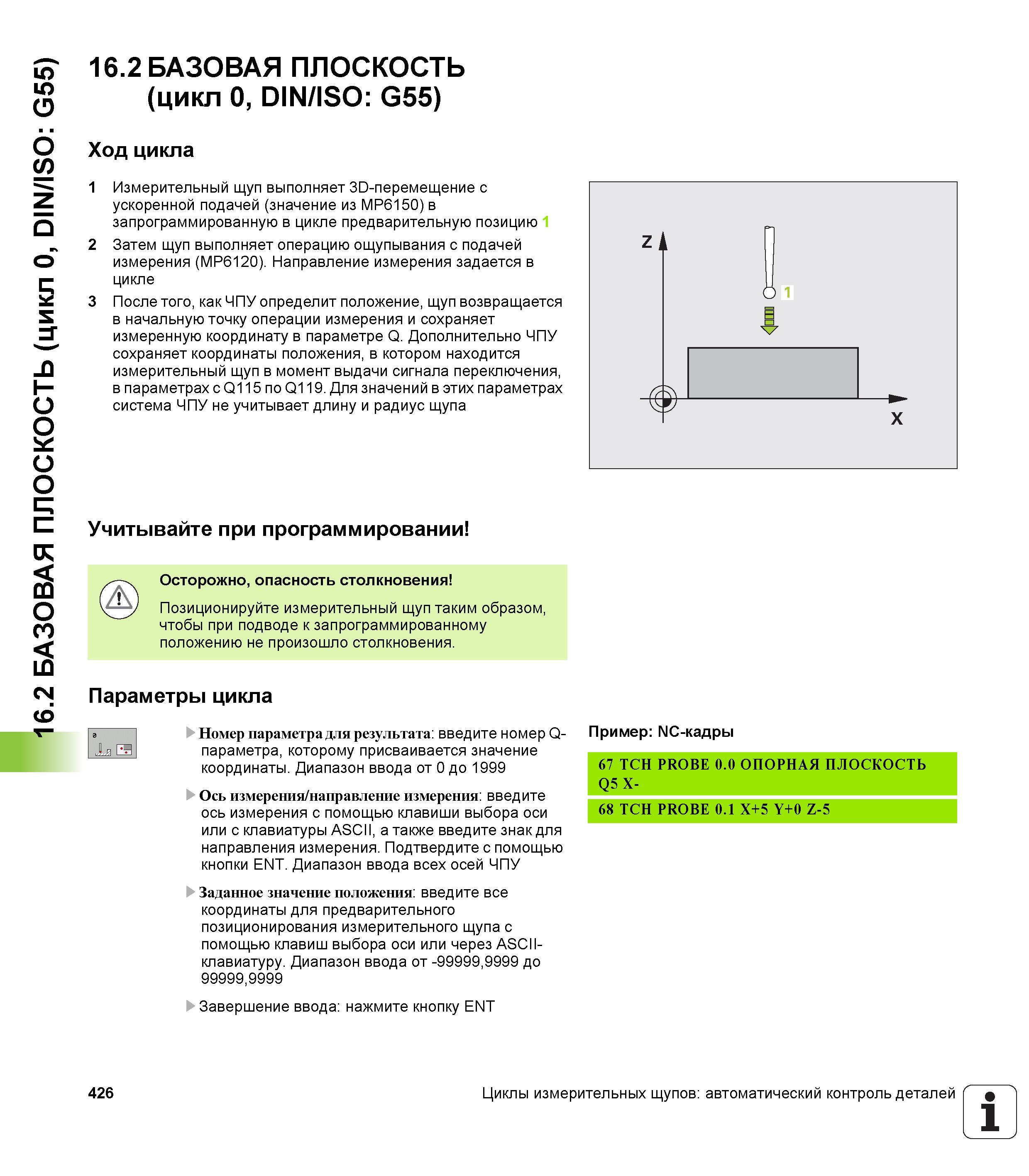

16.2 БАЗОВАЯ ПЛОСКОСТЬ (цикл 0, DIN/ISO G55) 16.2 БАЗОВАЯ ПЛОСКОСТЬ (цикл 0, DIN/ISO G55) Ход цикла 1 Измерительный щуп выполняет 30-перемещение с ускоренной подачей (значение из MP6150) в запрограммированную в цикле предварительную позицию 1 2 Затем щуп выполняет операцию ощупывания с подачей измерения (MP6120). Направление измерения задается в цикле 3 После того, как ЧПУ определит положение, щуп возвращается в начальную точку операции измерения и сохраняет измеренную координату в параметре Q. Дополнительно ЧПУ сохраняет координаты положения, в котором находится измерительный щуп в момент выдачи сигнала переключения, в параметрах с Q115 по Q119. Для значений в этих параметрах система ЧПУ не учитывает длину и радиус щупа Учитывайте при программировании Осторожно, опасность столкновения Позиционируйте измерительный щуп таким образом, чтобы при подводе к запрограммированному положению не произошло столкновения. Параметры цикла я Номер параметра для результата введите номер Q-параметра, которому присваивается значение координаты. Диапазон ввода от 0 до 1999 Ось измерения/направление измерения введите ось измерения с помощью клавиши выбора оси или с клавиатуры ASCII, а также введите знак для направления измерения. Подтвердите с помощью кнопки ENT. Диапазон ввода всех осей ЧПУ Заданное значение положения введите все координаты для предварительного позиционирования измерительного щупа с помощью клавиш выбора оси или через ASCII-клавиатуру. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 67 TCH PROBE 0.0 ОПОРНАЯ ПЛОСКОСТЬ Q5 X- 68 TCH PROBE 0.1 X+5 Y+0 Z-5 Завершение ввода нажмите кнопку ENT 426 Циклы измерительных щупов автоматический контроль деталей 1 _'
