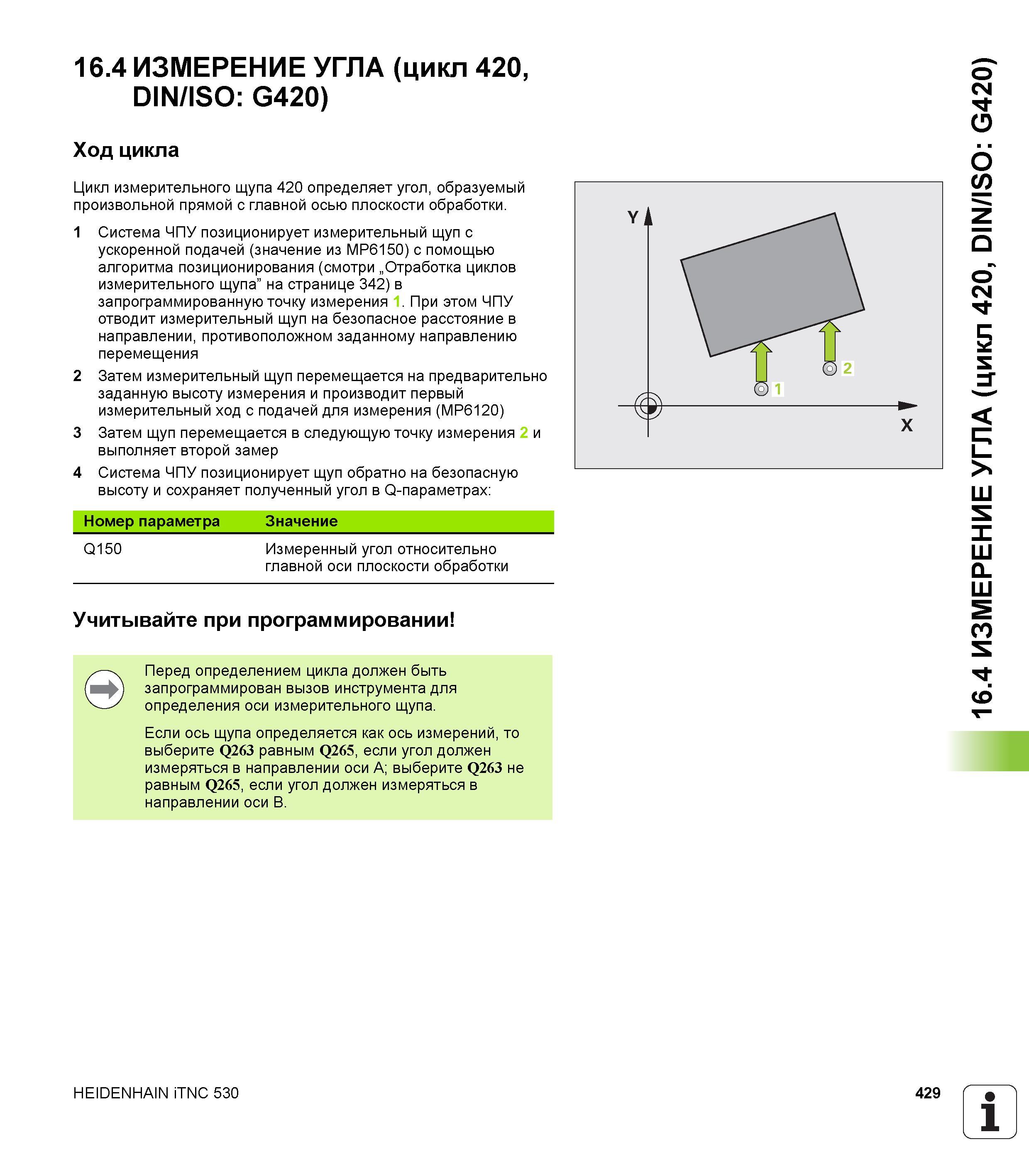

16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420, DIN/ISO G420) Ход цикла Цикл измерительного щупа 420 определяет угол, образуемый произвольной прямой с главной осью плоскости обработки 1 Система ЧПУ позиционирует измерительный щуп с ускоренной подачей (значение из MP6150) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 342) в запрограммированную точку измерения 1. При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (MP6120) 3 Затем щуп перемещается в следующую точку измерения 2 и выполняет второй замер 4 Система ЧПУ позиционирует щуп обратно на безопасную высоту и сохраняет полученный угол в Q-параметрах Номер параметра Значение Q150 Измеренный угол относительно главной оси плоскости обработки Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Если ось щупа определяется как ось измерений, то выберите Q263 равным Q265, если угол должен измеряться в направлении оси А; выберите Q263 не равным Q265, если угол должен измеряться в направлении оси В. HEIDENHAIN iTNC 530 429 1 16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420, DIN/ISO G420)
