430 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.430

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 430 0430 Lab2u

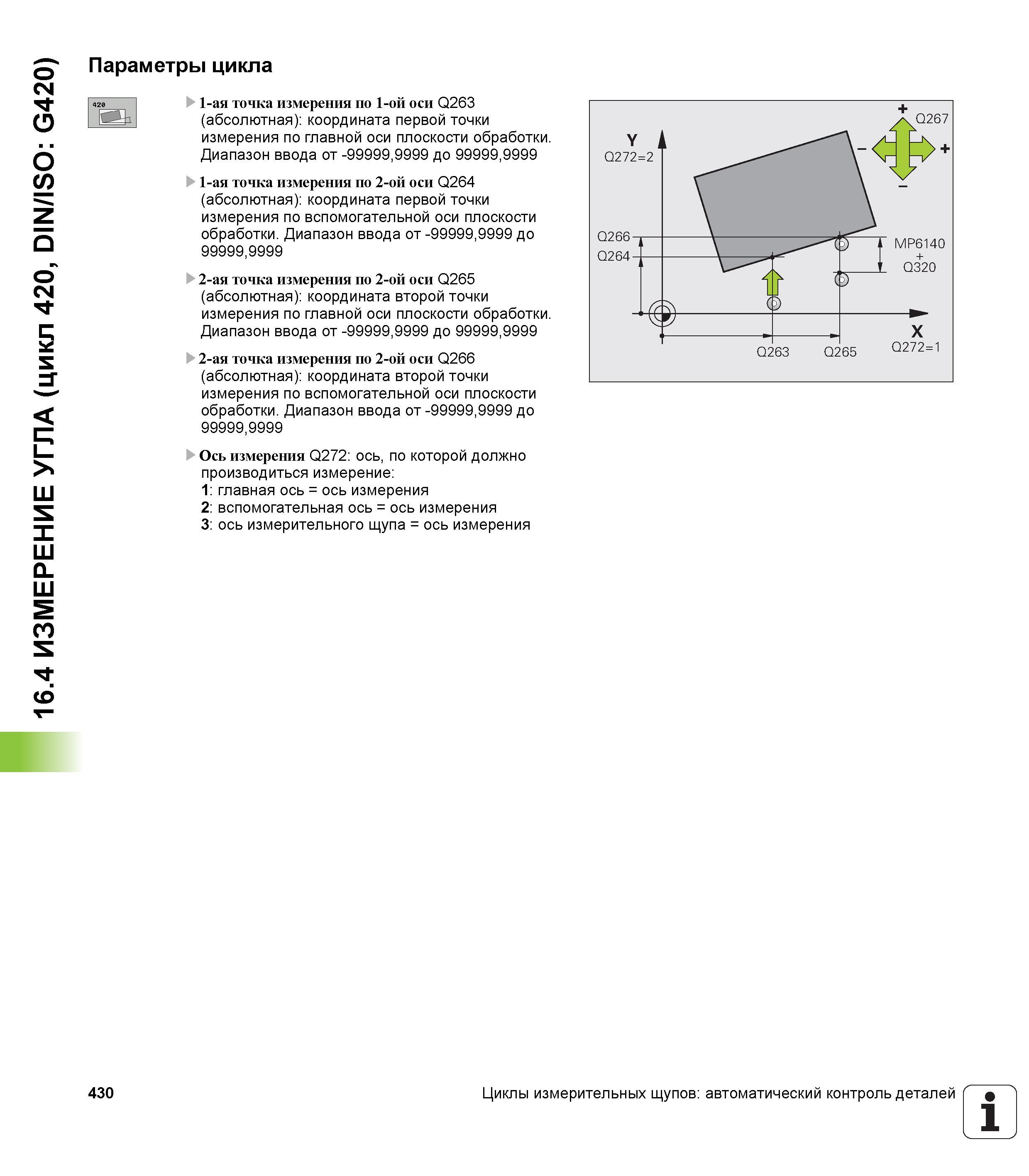

16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420, DIN/ISO G420) I Параметры цикла 420 -ая точка измерения по 1-ой оси Q263 ЮЬ (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1-ая точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 2-ая точка измерения по 2-ой оси Q265 (абсолютная) координата второй точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-ая точка измерения по 2-ой оси Q266 (абсолютная) координата второй точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Ось измерения Q272 ось, по которой должно производиться измерение 1 главная ось = ось измерения 2 вспомогательная ось = ось измерения 3 ось измерительного щупа = ось измерения 430 Циклы измерительных щупов автоматический контроль деталей 1 _'
