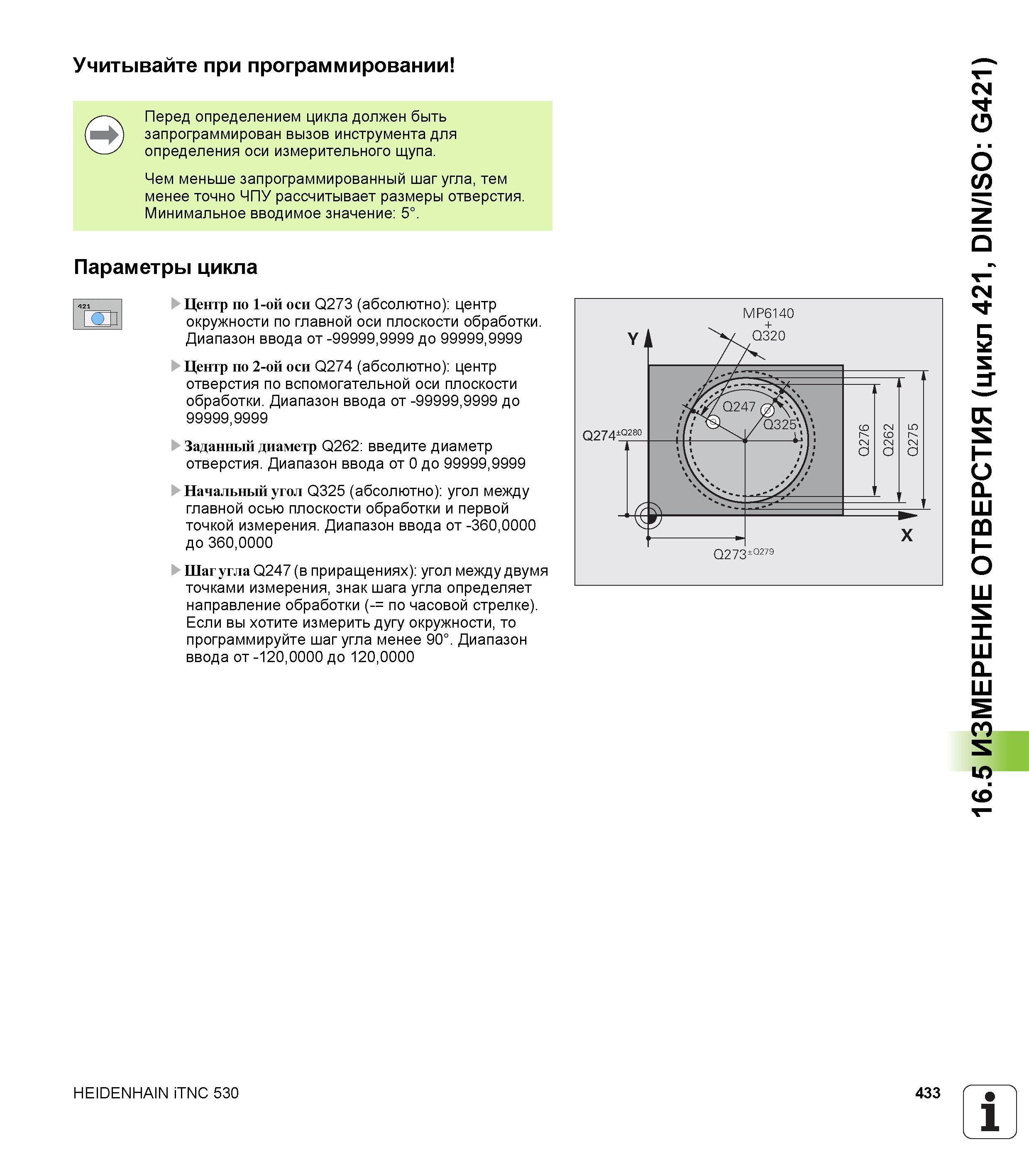

Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Чем меньше запрограммированный шаг угла, тем менее точно ЧПУ рассчитывает размеры отверстия. Минимальное вводимое значение 5°. Параметры цикла Центр по 1-ой оси Q273 (абсолютно) центр окружности по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q274 (абсолютно) центр отверстия по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Заданный диаметр Q262 введите диаметр отверстия. Диапазон ввода от 0 до 99999,9999 Начальный угол Q325 (абсолютно) угол между главной осью плоскости обработки и первой точкой измерения. Диапазон ввода от -360,0000 до 360,0000 Шаг угла Q247 (в приращениях) угол между двумя точками измерения, знак шага угла определяет направление обработки (-= по часовой стрелке). Если вы хотите измерить дугу окружности, то программируйте шаг угла менее 90°. Диапазон ввода от -120,0000 до 120,0000 HEIDENHAIN iTNC 530 433 1 16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (цикл 421, DIN/ISO G421)
