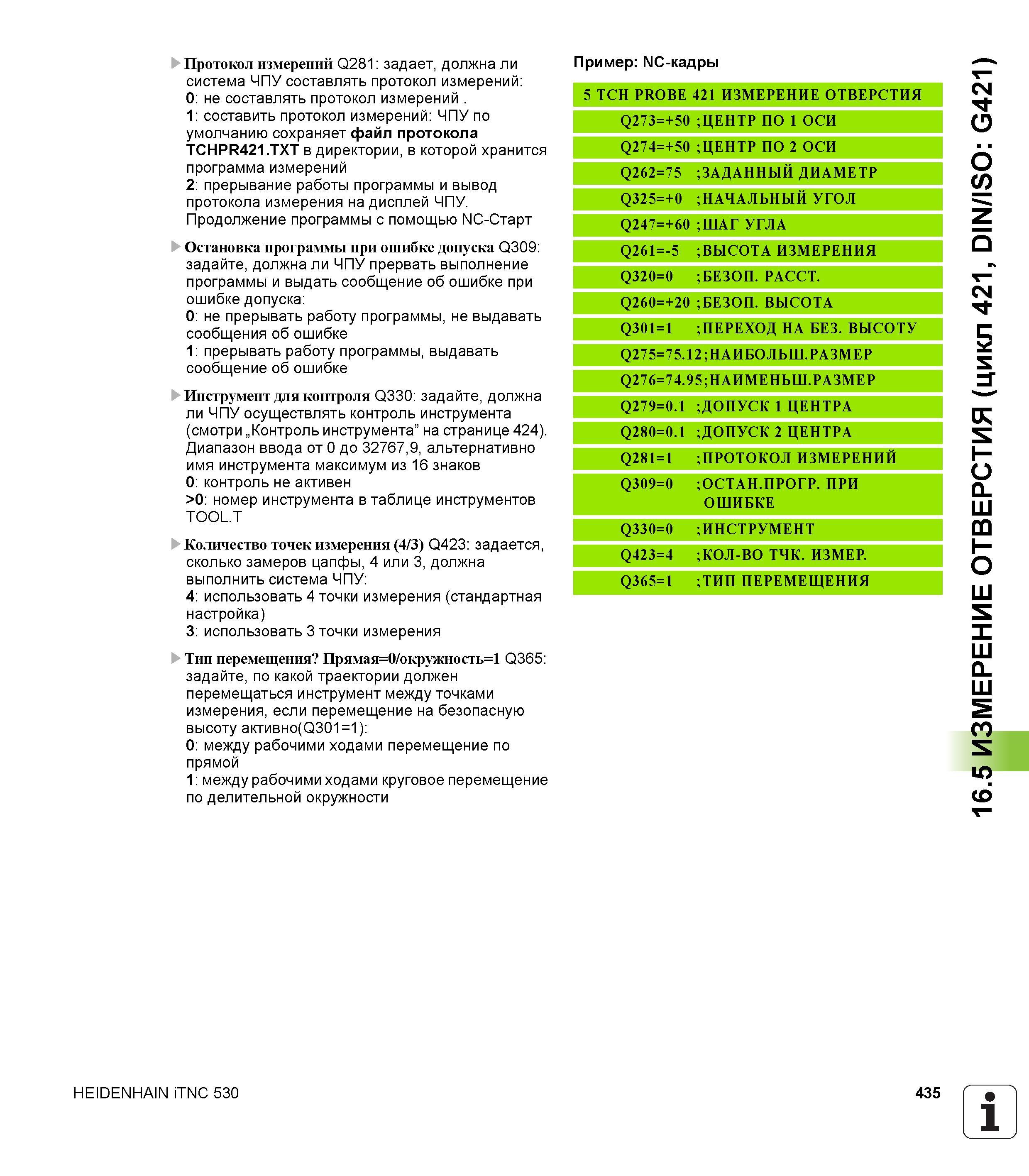

435 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.435

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 435 0435 Lab2u

Протокол измерений Q281 задает, должна ли система ЧПУ составлять протокол измерений 0 не составлять протокол измерений 1 составить протокол измерений ЧПУ по умолчанию сохраняет файл протокола TCHPR421.TXT в директории, в которой хранится программа измерений 2 прерывание работы программы и вывод протокола измерения на дисплей ЧПУ. Продолжение программы с помощью NC-Старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при ошибке допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прерывать работу программы, выдавать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли ЧПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 424). Диапазон ввода от 0 до 32767,9, альтернативно имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Количество точек измерения (4/3) Q423 задается, сколько замеров цапфы, 4 или 3, должна выполнить система ЧПУ 4 использовать 4 точки измерения (стандартная настройка) 3 использовать 3 точки измерения Тип перемещения Прямая=0/окружность=1 Q365 задайте, по какой траектории должен перемещаться инструмент между точками измерения, если перемещение на безопасную высоту активно 301=1) 0 между рабочими ходами перемещение по прямой 1 между рабочими ходами круговое перемещение по делительной окружности Пример NC-кадры 5 TCH PROBE 421 ИЗМЕРЕНИЕ ОТВЕРСТИЯ 0 5 + = 7 2 Q ЦЕНТР ПО 1 ОСИ Q274=+50 ЦЕНТР ПО 2 ОСИ Q262=75 ЗАДАННЫЙ ДИАМЕТР Q325=+0 начальный угол Q247=+60 ШАГ УГЛА Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=1 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q275=75.12;НАИБОЛЬШ. РАЗМЕР Q276=74.95;НАИМЕНЬШ. РАЗМЕР Q279=0.1 ДОПУСК 1 ЦЕНТРА Q280=0.1 ДОПУСК 2 ЦЕНТРА Q281=1 ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ИНСТРУМЕНТ Q423=4 КОЛ-ВО ТЧК. ИЗМЕР. Q365=1 ТИП ПЕРЕМЕЩЕНИЯ HEIDENHAIN iTNC 530 435 1 16.5 ИЗМЕРЕНИЕ ОТВЕРСТИЯ (цикл 421, DIN/ISO G421)
