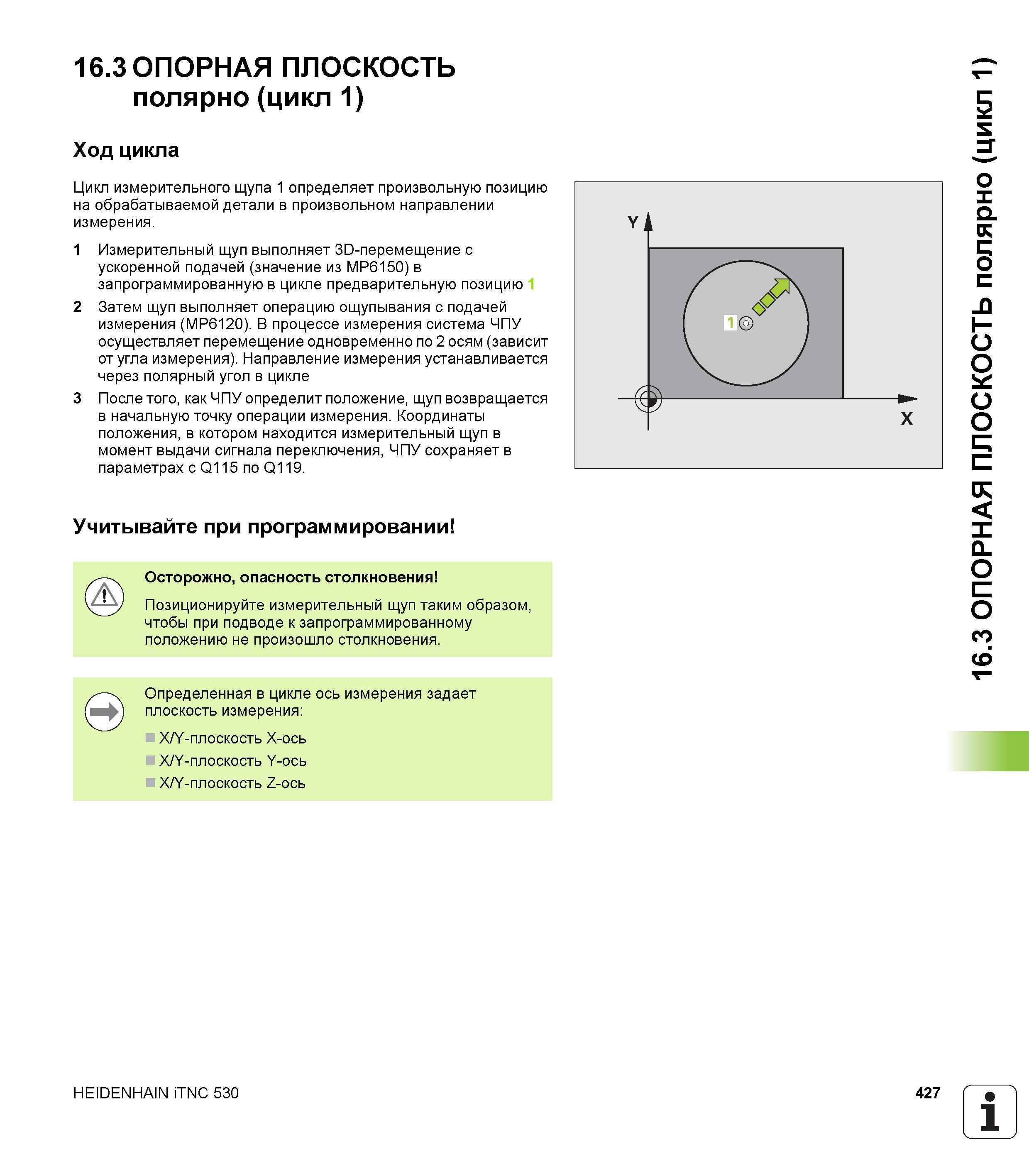

427 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.427

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 427 0427 Lab2u

16.3 ОПОРНАЯ ПЛОСКОСТЬ полярно (цикл 1) Ход цикла Цикл измерительного щупа 1 определяет произвольную позицию на обрабатываемой детали в произвольном направлении измерения. 1 Измерительный щуп выполняет 3D-перемещение с ускоренной подачей (значение из MP6150) в запрограммированную в цикле предварительную позицию 1 2 Затем щуп выполняет операцию ощупывания с подачей измерения (MP6120). В процессе измерения система ЧПУ осуществляет перемещение одновременно по 2 осям (зависит от угла измерения). Направление измерения устанавливается через полярный угол в цикле 3 После того, как ЧПУ определит положение, щуп возвращается в начальную точку операции измерения. Координаты положения, в котором находится измерительный щуп в момент выдачи сигнала переключения, ЧПУ сохраняет в параметрах с Q115 по Q119. Учитывайте при программировании Осторожно, опасность столкновения Позиционируйте измерительный щуп таким образом, чтобы при подводе к запрограммированному положению не произошло столкновения. Определенная в цикле ось измерения задает плоскость измерения X/Y-плоскость X-ось X/Y-плоскость Y-ось X/Y-плоскость Z-ось HEIDENHAIN iTNC 530 427 1 16.3 ОПОРНАЯ ПЛОСКОСТЬ полярно (цикл 1)
