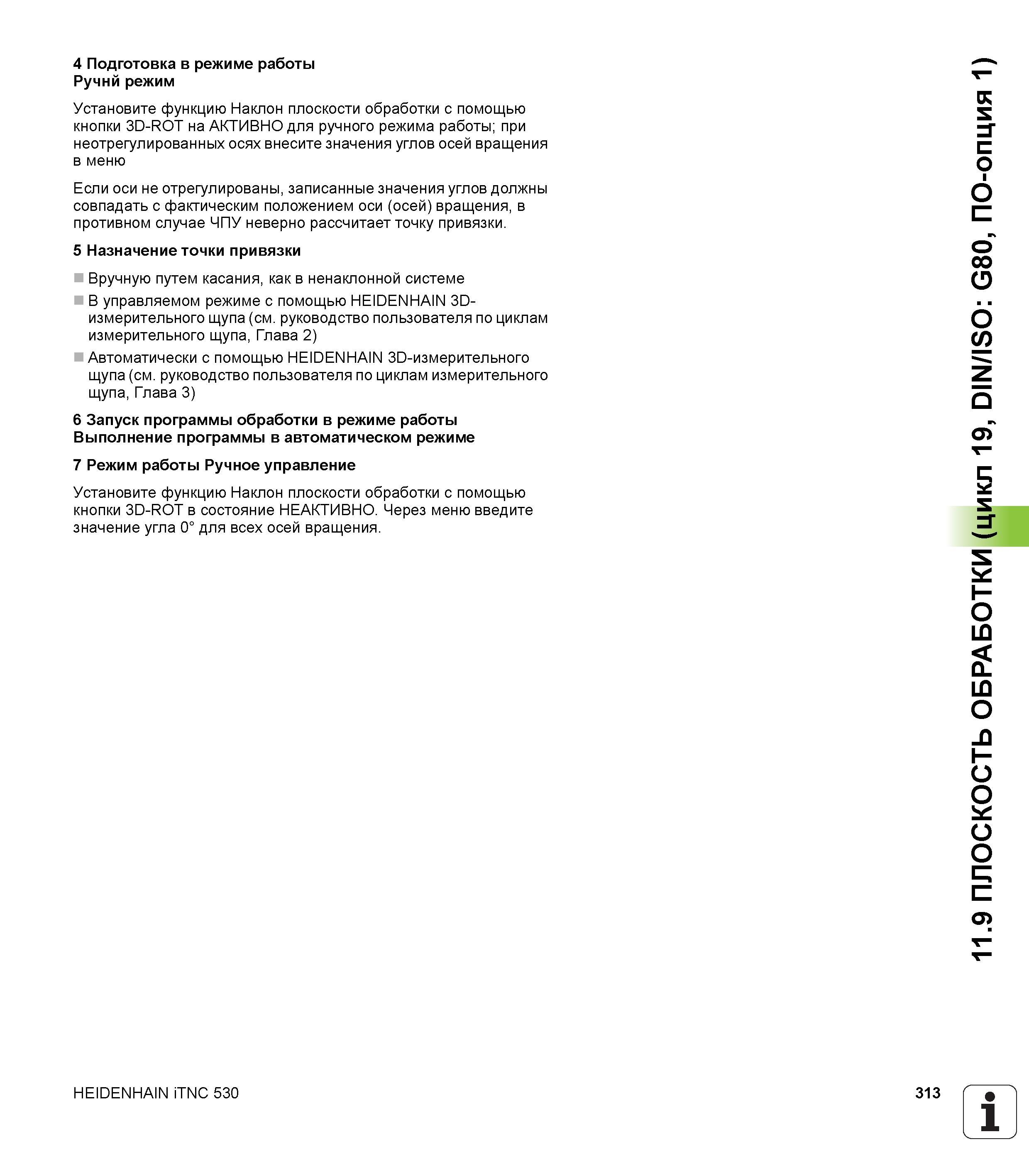

4 Подготовка в режиме работы Ручнй режим Установите функцию Наклон плоскости обработки с помощью кнопки 3D-ROT на АКТИВНО для ручного режима работы; при неотрегулированных осях внесите значения углов осей вращения в меню Если оси не отрегулированы, записанные значения углов должны совпадать с фактическим положением оси (осей) вращения, в противном случае ЧПУ неверно рассчитает точку привязки. 5 Назначение точки привязки Вручную путем касания, как в ненаклонной системе В управляемом режиме с помощью HEIDENHAIN 3D-измерительного щупа (см. руководство пользователя по циклам измерительного щупа, Глава 2) Автоматически с помощью HEIDENHAIN 3D-измерительного щупа (см. руководство пользователя по циклам измерительного щупа, Глава 3) 6 Запуск программы обработки в режиме работы Выполнение программы в автоматическом режиме 7 Режим работы Ручное управление Установите функцию Наклон плоскости обработки с помощью кнопки 3D-ROT в состояние НЕАКТИВНО. Через меню введите значение угла 0° для всех осей вращения. HEIDENHAIN iTNC 530 313 1 _' 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1)
