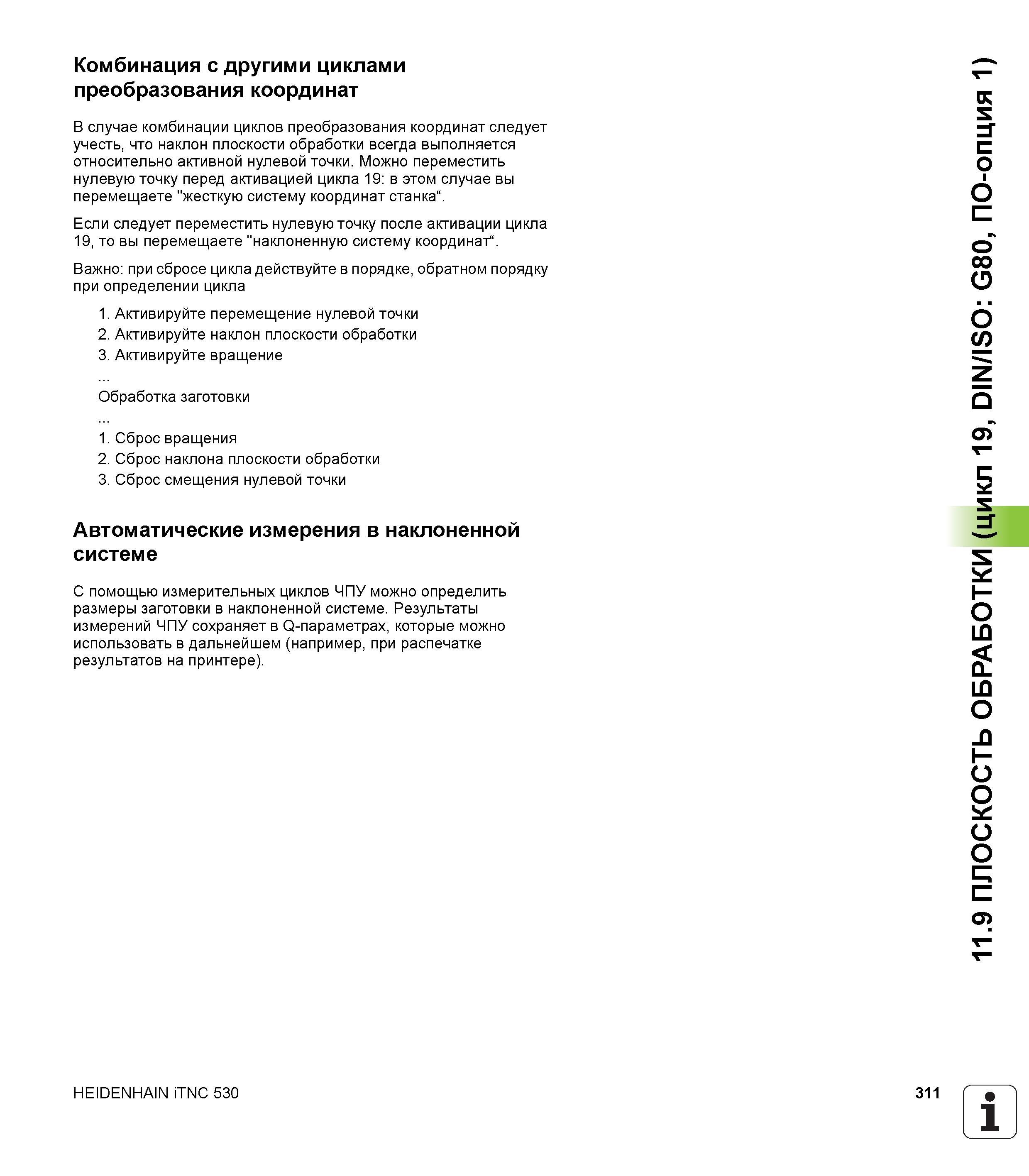

311 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.311

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 311 0311 Lab2u

Комбинация с другими циклами преобразования координат В случае комбинации циклов преобразования координат следует учесть, что наклон плоскости обработки всегда выполняется относительно активной нулевой точки. Можно переместить нулевую точку перед активацией цикла 19 в этом случае вы перемещаете "жесткую систему координат станка". Если следует переместить нулевую точку после активации цикла 19, то вы перемещаете "наклоненную систему координат". Важно при сбросе цикла действуйте в порядке, обратном порядку при определении цикла 1. Активируйте перемещение нулевой точки 2. Активируйте наклон плоскости обработки 3. Активируйте вращение Обработка заготовки 1. Сброс вращения 2. Сброс наклона плоскости обработки 3. Сброс смещения нулевой точки Автоматические измерения в наклоненной системе С помощью измерительных циклов ЧПУ можно определить размеры заготовки в наклоненной системе. Результаты измерений ЧПУ сохраняет в Q-параметрах, которые можно использовать в дальнейшем (например, при распечатке результатов на принтере). HEIDENHAIN iTNC 530 311 1 _' 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1)
