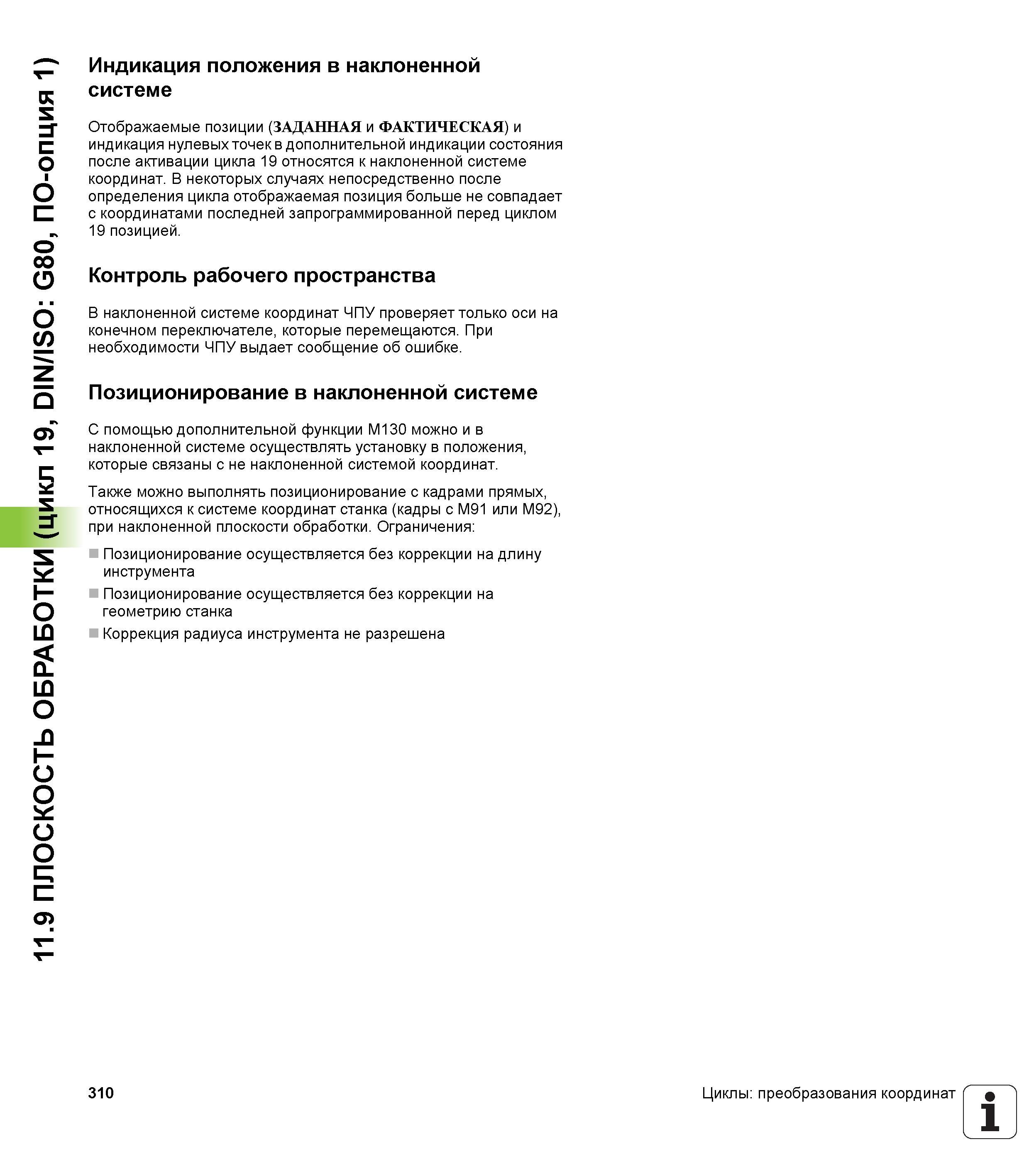

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Индикация положения в наклоненной системе Отображаемые позиции (ЗАДАННАЯ и ФАКТИЧЕСКАЯ) и индикация нулевых точек в дополнительной индикации состояния после активации цикла 19 относятся к наклоненной системе координат. В некоторых случаях непосредственно после определения цикла отображаемая позиция больше не совпадает с координатами последней запрограммированной перед циклом 19 позицией. Контроль рабочего пространства В наклоненной системе координат ЧПУ проверяет только оси на конечном переключателе, которые перемещаются. При необходимости ЧПУ выдает сообщение об ошибке. Позиционирование в наклоненной системе С помощью дополнительной функции M130 можно и в наклоненной системе осуществлять установку в положения, которые связаны с не наклоненной системой координат. Также можно выполнять позиционирование с кадрами прямых, относящихся к системе координат станка (кадры с M91 или M92), при наклоненной плоскости обработки. Ограничения Позиционирование осуществляется без коррекции на длину инструмента Позиционирование осуществляется без коррекции на геометрию станка Коррекция радиуса инструмента не разрешена 310 Циклы:преобразования координат 1 _'
